一种儿童用图案可更换拼图玩具的制作方法

本实用新型涉及玩具的技术领域，具体涉及一种儿童用图案可更换拼图玩具。

背景技术：

拼图玩具是一种集娱乐、知识、欣赏于一体的DIY玩具。无需任何辅助工具就可以将平面纸板或木板拼装成各种立体模型，如建筑、车船、军事模型、儿童乐园等。产品由木质胶合板制作，安全环保。能培养动手动脑能力，适合少年儿童、成年人、老年人等人群，是亲情游戏首选。拼图玩具在国内外家庭中都受到了极大的重视。国外家庭重视孩子们独立自主意识的培养，注重动手动脑，积极探索、创新，并引导孩子们发散思维，提高想象力。有异于国内的家庭教育模式:培训班、兴趣班等等模式，国外家长认为孩子们在游戏中获得启发尤为重要。在游戏中玩耍，活得快乐，并且在过程中学到更为深刻的东西，主观能动性极大的提高，这是寓教于乐的方式。国外家庭偏好于能够动手动脑的玩具，尤其是拼装类的玩具如畅销全球的乐高，费雪等，国内一线品牌如若态拼图也受到了越来越多的家长们青睐，但在当今社会，随着科技的发展，好玩的玩具越来越多，传统的拼图玩具由于功能单调，一款拼图玩具只有一个图案，图案不可变换。

技术实现要素：

为了解决上述问题，本实用新型公开的一种儿童用图案可更换拼图玩具。

本实用新型为实现上述目的所采用的技术方案是：

一种儿童用图案可更换拼图玩具，包括拼图板本体，其特征在于，所述拼图板本体为方向内空的槽体，所述槽体内设置有若干可移动的规则排列的图案方块，所述槽体中设有空白格，每个所述图案方块的下侧面及左侧面设有滑动块，所述图案方块的上侧面及右侧面设有滑动槽，所述拼图板本体的槽体上侧面与右侧面设有限位块，所述拼图板本体的槽体下侧面与左侧面设有限位滑动槽，所述图案方块滑动块与相邻的图案方块滑动槽嵌合，或与槽体限位滑动槽嵌合。

所述拼图板本体上设置有开口扣合装置，所述开口扣合装置的一侧设置有扣销，所述开口扣合装置的另一侧设置有方扣，所述方扣通过铰链与拼图板本体活动连接。

所述图案方块底部设有USB数据传输接口，所述USB数据传输接口连接一控制电路板，所述图案方块的表面设有LED液晶显示屏，所述LED液晶显示屏连接所述控制电路板。

所述图案方块内置有锂电池，所述锂电池与USB数据传输接口、LED液晶显示屏及控制电路板连接。

所述拼图板本体位于开口扣合装置对面一侧设有铰链连接装置。

本实用新型的优点在于：本实用新型的每块图案方块通过LED液晶显示屏显示整个图案的一部分，位于槽体内的全部图案方块构成一副完整的图案，通过移动图案方块进行图案的拼合；图案方块通过USB数据传输接口与电脑连接，电脑将图案导入至图案方块的控制电路板中保存，用户可根据需要导入不同的图案，使同一个拼图玩具能够重复使用，并且每次显示不同的图案；通过开口扣合装置能方便将图案方块拆出。

下面结合附图与具体实施方式，对本实用新型进一步说明。

附图说明

图1为本实施例的儿童用图案可更换拼图玩具整体结构示意图；

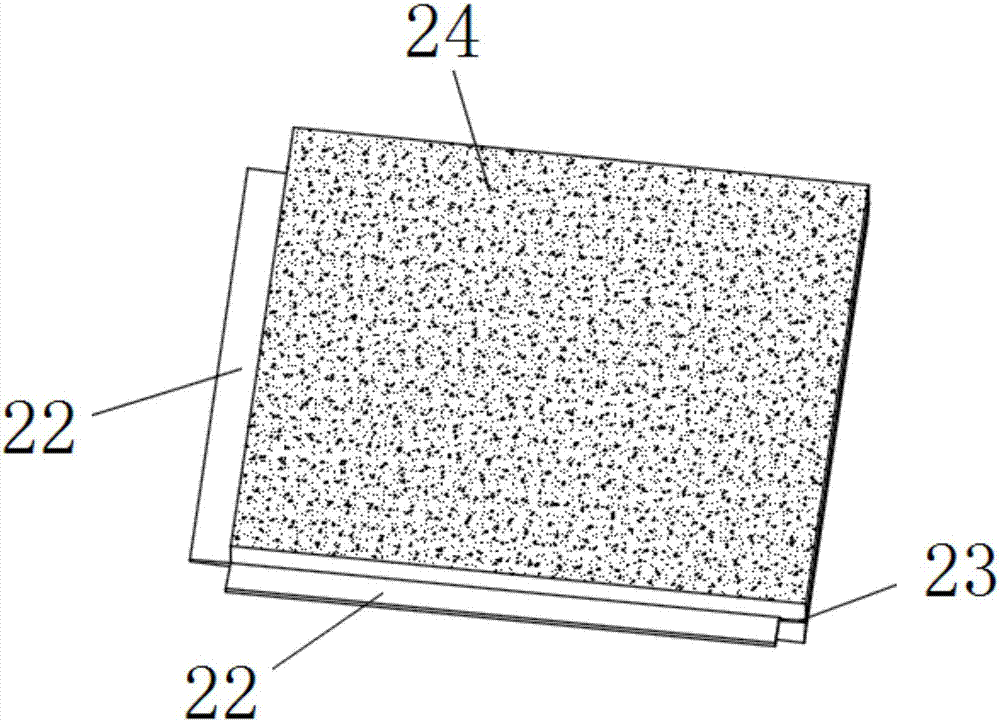

图2为本实施例的图案方块正面结构示意图；

图3为本实施例的图案方块底面结构示意图。

具体实施方式

实施例，参见图1～3，本实施例提供的儿童用图案可更换拼图玩具，包括拼图板本体1，所述拼图板本体1为方向内空的槽体，所述槽体内设置有若干可移动的规则排列的图案方块2，所述槽体中设有空白格21，每个所述图案方块2的下侧面及左侧面设有滑动块22，所述图案方块2的上侧面及右侧面设有滑动槽23，所述拼图板本体1的槽体上侧面与右侧面设有限位块，所述拼图板本体1的槽体下侧面与左侧面设有限位滑动槽23，所述图案方块2滑动块22与相邻的图案方块2滑动槽23嵌合，或与槽体限位滑动槽23嵌合；

所述图案方块2底部设有USB数据传输接口25，所述USB数据传输接口25连接一控制电路板，所述图案方块2的表面设有LED液晶显示屏24，所述LED液晶显示屏24连接所述控制电路板。所述图案方块2内置有锂电池，所述锂电池与USB数据传输接口25、LED液晶显示屏24及控制电路板连接。

所述拼图板本体1设有左板部11与右板部12，所述左板部11与右板部12的拼合处设置有开口扣合装置3，所述开口扣合装置3的一侧设置有扣销31，所述开口扣合装置3的另一侧设置有方扣32，所述方扣32通过铰链与右板部活动连接。所述拼图板本体1位于开口扣合装置对面一侧设有铰链连接装置33，通过铰链连接装置33将图板本体的左板部11与右板部12打开。

本实用新型的每块图案方块2通过LED液晶显示屏24显示整个图案的一部分，位于槽体内的全部图案方块2构成一副完整的图案，通过移动图案方块2进行图案的拼合；图案方块2通过USB数据传输接口25与电脑连接，电脑将图案导入至图案方块2的控制电路板中保存，用户可根据需要导入不同的图案，使同一个拼图玩具能够重复使用，并且每次显示不同的图案；通过开口扣合装置3能方便将图案方块2拆出。

本实用新型并不限于上述实施方式，采用与本实用新型上述实施例相同或近似结构或装置，而得到的其他用于儿童用图案可更换拼图玩具，均在本实用新型的保护范围之内。
