一种体育训练用高低杠组件的制作方法

本实用新型属于体育器械领域，涉及一种体育训练用高低杠组件。

背景技术：

单杠运动的起源可追溯到人类的祖先原始人在丛林中进行的各种攀登、爬越、摆动、摆荡等练习。在当时那只是一种生活实用技能，后来随着社会的进化就逐步成为一种锻炼身体的手段。进入封建社会以后，它与祭神赛会逐步结合，其中“杠子会”、“杠子房”就是专门以练杠子为主的民间组织和场所。由于当时的器械采用在两根交叉的木棍上架一横杠，所以民间称之为“五根棍”，这是现代单杠器械的雏形。到清朝嘉庆年间，技术发展就有“上把”(倒立、大回环)、“中把”(各种挂膝、挂臂回环和转体)、“下把”(各种水平悬垂、上法和下法)等3大类动作，称得上是现代单杠运动的萌芽。

目前的单杠基本是两根竖杆和一根横杆构成，且高度是固定死的，无法满足人们的高度的需求，目前也有很多单杠的高度是可调节的，基本是通过上移下移利用螺钉进行固定，该种方式需要身材较高的人进行横杆的操作，对人的身高具有一定的要求，也有通过电动调节的，该种方式最为简便，但是需要定期更换电源，且存在漏水短路等问题，还有通过一些复杂的转换机构将旋转运动转化为直线调节运动的，结构十分的复杂麻烦。

技术实现要素：

本实用新型的目的是针对现有技术中存在的上述问题，提供了一种体育训练用高低杠组件，该体育训练用高低杠组件适合任意身高的使用者进行特定高度的调节，结构设计精巧，调节方便，解决了现有相关单杠适用性差，调节结构复杂，需要特定身高的使用者进行调节等问题。

本实用新型的目的可通过下列技术方案来实现：一种体育训练用高低杠组件，其特征在于：所述高低杠组件包括一对对立设置呈长方形且竖立设置的竖杆，两竖杆的下端固定在地面内，两竖杆的上端分别固连有呈阶梯状且水平对立设置的攀爬调节梯，所述攀爬调节梯包括若干个横向设置的横剃节和若干个竖立设置的竖剃节，位于攀爬调节梯底部的横剃节一端固连在所述竖杆的上端一侧上，该横剃节的另一端固连在一个竖剃节的下端上，该竖剃节的上端一侧固连另一个横剃节的一端，以此依次连接形成攀爬调节梯，所述竖剃节上具有贯穿所述竖剃节两侧的调节槽，所述调节槽呈“”形，所述调节槽的两端均具有贯穿所述竖剃节两侧呈长方形的卡槽，所述卡槽连通所述调节槽，所述卡槽使所述调节槽分割为相连通的上槽和下槽，所述卡槽和调节槽内设有限位件，所述限位件包括呈长方形块状内部为空腔的伸缩块，所述伸缩块由固定部和相连的伸缩部构成且所述伸缩块收缩后具有复位的趋势，所述固定部和伸缩部的上端面和下端面均为凹陷呈半圆形的半圆面，所述伸缩块沿固定部和伸缩部的上端面或下端面的轴向伸缩，在同一水平面上，两相互对立的上槽或下槽之间具有水平设置的横杆，所述横杆的两端分别插设于两上槽内或两下槽内，所述固定部的两侧均固连有呈长方形的插条，所述插条的一端固连在所述固定部上，所述插条与卡槽的形状匹配且插设在卡槽内，所述插条的固定端顶部和底部均固连有竖立设置呈长方形的连接杆，所述连接杆的一端固连在所述插条上，所述连接杆的另一端固连有呈圆环形的套环，所述卡槽一端的上方和下方均具有呈圆柱形且外壁具有螺纹的固定柱，所述固定柱一端固定在所述竖剃节一侧部，当所述插条插于所述卡槽内时，所述套环能够套设于所述固定柱内，所述伸缩块位于所述调节槽内。

本组件的大致使用过程如下：首先在符合硬度要求的地面的上挖出两个孔，将竖杆的下端放入该孔内，浇入水泥，等待水泥冷却即可。正常状态下横杆插设在两对应的上槽或下槽之间，使用者可进行相关运动，当需要调节横杆的高度时，爬上攀爬调节梯至预定的高度，将横杆先往另一方向推出，将横杆上推出调节槽的一端向上或向下扳动，将指定高度上的限位件取下，将横杆该端插入调节槽的上槽或下槽内，然后将限位件插入调节槽和卡槽内，此时由于横杆该端呈倾斜状，限位件插入后伸缩块在横杆的限制下实现收缩，插入至套环套在固定柱内时，通过螺帽螺纹连接在固定柱上，实现限位件的固定，然后使用者走下该攀爬调节梯，走向另一侧的攀爬调节梯至指定高度，将横杆另一端处的限位件取下，横杆该端自动向上或向下运动进入上槽或下槽内，再将限位件进行安装即可，此时之前收缩的限位件复位，实现调高工作，上述操作方法适用于同一竖剃节上的高度调节。当需要大幅度的调节横杆高度时，直接将横杆拔出，走到指定的攀爬调节梯上，将横杆插入对应的上槽或下槽内即可。本组件结构设计巧妙，使任意身高的使用者均可以方便快捷的调节横杆高度。在固定部的上下两半圆面上均固连有形状相同的橡胶垫，当横杆倾斜时能够挤压橡胶垫使橡胶垫实现变形，从而保护了伸缩块不被压块，同时使横杆在使用过程中不会发生上下运动，设计考虑周全。半圆面能够与调节槽的上端或下端形成一个近似于圆形的空间，与横杆的形状匹配，减少使用横杆时横杆在上槽或下槽内的抖动。

上述的一种体育训练用高低杠组件中，所述高低杠组件中的所有零部件均由铁制成，所述竖杆的下端端部固连有呈框状加强块，所述加强块上方还固连有呈框状的稳固块，所述稳固块内壁固连在所述竖杆的外壁上，所述稳固块上具有若干个螺纹孔。

当水泥凝固后加强块起到增强竖杆轴向拔出力，稳固块底部贴合与底面，通过螺钉实现固定，进一步加强竖杆的强度。

上述的一种体育训练用高低杠组件中，所述横杆的两端外壁均具有螺纹且螺纹连接有呈圆块形的限位块，所述限位块的一侧具有凹陷呈圆形的安装槽。

安装槽内具有螺纹，通过安装槽实现限位块和横杆的螺纹连接，通过限位块实现横杆的轴向运动，防止在使用过程中轴向脱落。

上述的一种体育训练用高低杠组件中，所述攀爬调节梯的一侧上固连有倾斜设置的加强杆，所述加强杆的一端固连在所述竖杆的上端一侧上，所述加强杆的另一端固连在所述攀爬调节梯顶部一侧上，所述加强杆的一侧面与所有攀爬调节梯中的横剃节和竖剃节一侧固连。

通过加强杆实现攀爬调节梯的强度，防止断裂，可设置多根。

上述的一种体育训练用高低杠组件中，所述固定部的一侧为开口，所述伸缩部的一侧也为开口，所述伸缩部的开口侧伸入所述固定部的开口侧内，所述伸缩部内和固定部内具有弹簧，所述弹簧的一端固连在所述伸缩部内壁上，所述弹簧的另一端固连在所述固定部内壁上。

通过弹簧实现伸缩部的复位，结构简单。

与现有技术相比，本体育训练用高低杠组件具有以下优点：

1、本体育训练用高低杠组件适合任意身高的使用者进行特定高度的调节，结构设计精巧，调节方便。

2、本体育训练用高低杠组件具有高度微调机构，无需将整根横杆取下即可实现高度的调节。

附图说明

图1是本体育训练用高低杠组件除去横杆和限位件后的结构示意图。

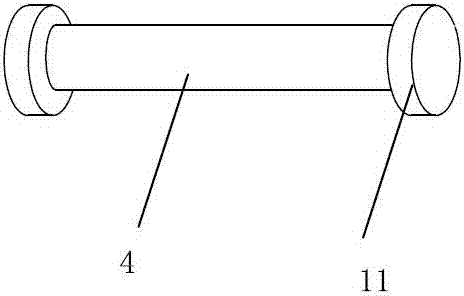

图2是本体育训练用高低杠组件中横杆和限位块的结构示意图。

图3是本体育训练用高低杠组件中竖剃节的侧部结构示意图。

图4是本体育训练用高低杠组件中限位件的结构示意图。

图5是本体育训练用高低杠组件中伸缩部的内部结构示意图。

图中，1、竖杆；2、攀爬调节梯；2a、横剃节；2b、竖剃节；2b1、调节槽；2b1a、上槽；2b1b、下槽；2b2、卡槽；3、伸缩块；3a、固定部；3b、伸缩部；3c、半圆面；4、横杆；5、插条；6、连接杆；7、套环；8、固定柱；9、加强块；10、稳固块；11、限位块；12、加强杆；13、弹簧。

具体实施方式

如图1至图5所示，本体育训练用高低杠组件包括一对对立设置呈长方形且竖立设置的竖杆1，两竖杆1的下端固定在地面内，两竖杆1的上端分别固连有呈阶梯状且水平对立设置的攀爬调节梯2，攀爬调节梯2包括若干个横向设置的横剃节2a和若干个竖立设置的竖剃节2b，位于攀爬调节梯2底部的横剃节2a一端固连在竖杆1的上端一侧上，该横剃节2a的另一端固连在一个竖剃节2b的下端上，该竖剃节2b的上端一侧固连另一个横剃节2a的一端，以此依次连接形成攀爬调节梯2，竖剃节2b上具有贯穿竖剃节2b两侧的调节槽2b1，调节槽2b1呈“”形，调节槽2b1的两端均具有贯穿竖剃节2b两侧呈长方形的卡槽2b2，卡槽2b2连通调节槽2b1，卡槽2b2使调节槽2b1分割为相连通的上槽2b1a和下槽2b1b，卡槽2b2和调节槽2b1内设有限位件，限位件包括呈长方形块状内部为空腔的伸缩块3，伸缩块3由固定部3a和相连的伸缩部3b构成且伸缩块3收缩后具有复位的趋势，固定部3a和伸缩部3b的上端面和下端面均为凹陷呈半圆形的半圆面3c，伸缩块3沿固定部3a和伸缩部3b的上端面或下端面的轴向伸缩，在同一水平面上，两相互对立的上槽2b1a或下槽2b1b之间具有水平设置的横杆4，横杆4的两端分别插设于两上槽2b1a内或两下槽2b1b内，固定部3a的两侧均固连有呈长方形的插条5，插条5的一端固连在固定部3a上，插条5与卡槽2b2的形状匹配且插设在卡槽2b2内，插条5的固定端顶部和底部均固连有竖立设置呈长方形的连接杆6，连接杆6的一端固连在插条5上，连接杆6的另一端固连有呈圆环形的套环7，卡槽2b2一端的上方和下方均具有呈圆柱形且外壁具有螺纹的固定柱8，固定柱8一端固定在竖剃节2b一侧部，当插条5插于卡槽2b2内时，套环7能够套设于固定柱8内，伸缩块3位于调节槽2b1内。

本组件的大致使用过程如下：首先在符合硬度要求的地面的上挖出两个孔，将竖杆1的下端放入该孔内，浇入水泥，等待水泥冷却即可。正常状态下横杆4插设在两对应的上槽2b1a或下槽2b1b之间，使用者可进行相关运动，当需要调节横杆4的高度时，爬上攀爬调节梯2至预定的高度，将横杆4先往另一方向推出，将横杆4上推出调节槽2b1的一端向上或向下扳动，将指定高度上的限位件取下，将横杆4该端插入调节槽2b1的上槽2b1a或下槽2b1b内，然后将限位件插入调节槽2b1和卡槽2b2内，此时由于横杆4该端呈倾斜状，限位件插入后伸缩块3在横杆4的限制下实现收缩，插入至套环7套在固定柱8内时，通过螺帽螺纹连接在固定柱8上，实现限位件的固定，然后使用者走下该攀爬调节梯2，走向另一侧的攀爬调节梯2至指定高度，将横杆4另一端处的限位件取下，横杆4该端自动向上或向下运动进入上槽2b1a或下槽2b1b内，再将限位件进行安装即可，此时之前收缩的限位件复位，实现调高工作，上述操作方法适用于同一竖剃节2b上的高度调节。当需要大幅度的调节横杆4高度时，直接将横杆4拔出，走到指定的攀爬调节梯2上，将横杆4插入对应的上槽2b1a或下槽2b1b内即可。本组件结构设计巧妙，使任意身高的使用者均可以方便快捷的调节横杆4高度。在固定部3a的上下两半圆面3c上均固连有形状相同的橡胶垫，当横杆4倾斜时能够挤压橡胶垫使橡胶垫实现变形，从而保护了伸缩块3不被压块，同时使横杆4在使用过程中不会发生上下运动，设计考虑周全。

高低杠组件中的所有零部件均由铁制成，竖杆1的下端端部固连有呈框状加强块9，加强块9上方还固连有呈框状的稳固块10，稳固块10内壁固连在竖杆1的外壁上，稳固块10上具有若干个螺纹孔。当水泥凝固后加强块9起到增强竖杆1轴向拔出力，稳固块10底部贴合与底面，通过螺钉实现固定，进一步加强竖杆1的强度。

横杆4的两端外壁均具有螺纹且螺纹连接有呈圆块形的限位块11，限位块11的一侧具有凹陷呈圆形的安装槽。安装槽内具有螺纹，通过安装槽实现限位块11和横杆4的螺纹连接，通过限位块11实现横杆4的轴向运动，防止在使用过程中轴向脱落。

攀爬调节梯2的一侧上固连有倾斜设置的加强杆12，加强杆12的一端固连在竖杆1的上端一侧上，加强杆12的另一端固连在攀爬调节梯2顶部一侧上，加强杆12的一侧面与所有攀爬调节梯2中的横剃节2a和竖剃节2b一侧固连。通过加强杆12实现攀爬调节梯2的强度，防止断裂，可设置多根。

固定部3a的一侧为开口，伸缩部3b的一侧也为开口，伸缩部3b的开口侧伸入固定部3a的开口侧内，伸缩部3b内和固定部3a内具有弹簧13，弹簧13的一端固连在伸缩部3b内壁上，弹簧13的另一端固连在固定部3a内壁上。通过弹簧13实现伸缩部3b的复位，结构简单。

本体育训练用高低杠组件适合任意身高的使用者进行特定高度的调节，结构设计精巧，调节方便。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
