一种可折叠的导乐球架的制作方法

本实用新型属于医疗辅助装置，具体地说，尤其涉及一种可折叠的导乐球架。

背景技术：

导乐球是一种柔软且很有弹性的大型球，准妈妈可以用它来缓解阵痛不适。导乐球的主要作用有减轻阵痛，通过导乐球准妈妈的骨盆得以放松，帮助胎头下降，宝宝一旦成功倒立，将会自然灵活地旋转，能够有效加速产程。而到了第二产程，准妈妈继续蹲坐在分娩球上，骨盆空间便会进一步扩大，因而能减轻生产时的阵痛；导乐球还能避免肌肉紧张、分散产妇注意力，帮助宫口扩张。现在越来越多的准妈妈在孕期使用导乐球进行运动，不但能提前感受到导乐球运动的乐趣，而且还有助于身体健康，促进胎宝宝成长发育。但是，目前现有的导乐球架通常体积较大，很笨重，移动不方便，收纳及使用环境会受到很大限制，由于不方便孕妇在家中使用。

技术实现要素：

本实用新型的目的在于克服上述缺陷，提供一种可折叠的导乐球架，其结构简单，使用方便，便于折叠收纳，节省了空间。

所述的可折叠的导乐球架，包括支架，支架上设有靠背；所述支架底部设有U型架A和U型架B，U型架B的长度和宽度均小于U型架A，U型架A和U型架B两端分别铰接于支架底部两侧；U型架A和U型架B之间设有定位锁扣。

进一步的，所述定位锁扣包括弧形锁片A和弧形锁片B，弧形锁片A和弧形锁片B的前端通过销轴铰接在一起，弧形锁片A的尾部与U型架A铰接，弧形锁片B的尾部与U型架B铰接。

进一步的，所述支架上设有导乐球收纳槽。

进一步的，所述U型架A上部设有卡槽，支架上设有与卡槽配合的卡扣，卡扣铰接于支架，卡扣上端通过拉簧与支架连接。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型结构简单，通过定位锁扣轻松实现弧形锁片A和弧形锁片B的锁紧、折叠，从而实现U型架A的限位及U型架A和U型架B的折叠，方便快捷，卡槽与卡扣配合，防止U型架A及U型架B散开；

2、本实用新型增设导乐球收纳槽，导乐球不使用时，只需将导乐球内的气体排空，折叠后放入导乐球收纳槽；同时，U型架A和U型架B折叠后便于收纳，移动方便，大大节省了空间，方便销售运输。

附图说明

图1为本实用新型的结构示意图；

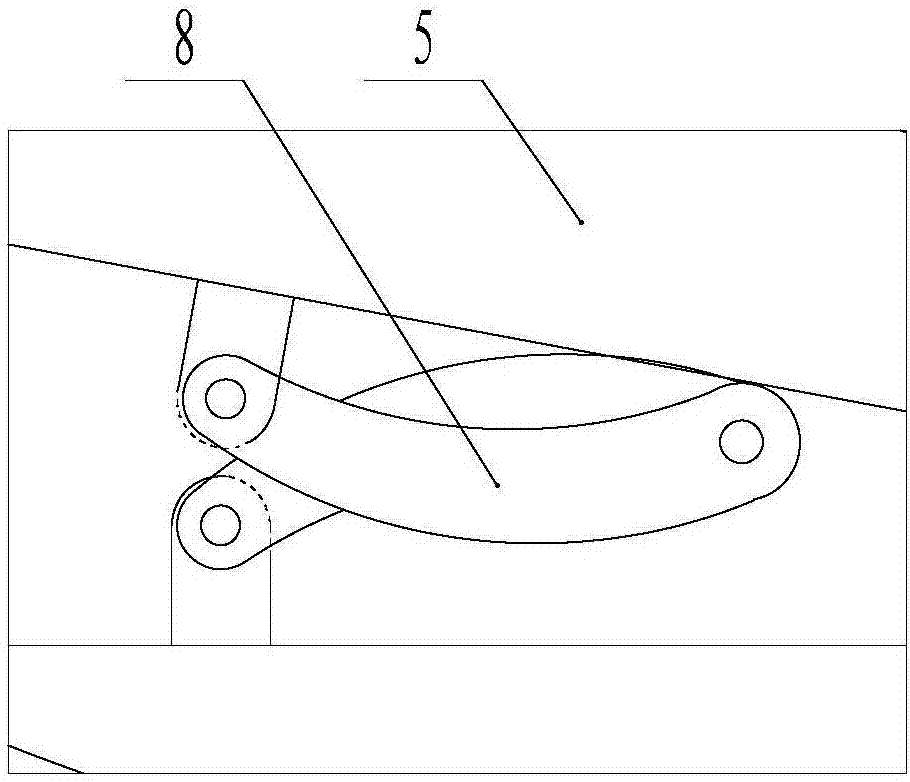

图2为图1中A部分的局部放大图；

图3为本实用新型折叠后的结构示意图；

图4为本实用新型折叠前的结构示意图；

图5为本实用新型折叠时的结构示意图。

图中，1、支架；2、导乐球收纳槽；3、靠背；4、导乐球；5、U型架A；6、U型架B；7、定位锁扣；8、弧形锁片A；9、销轴；10、弧形锁片B；11、卡槽；12、卡扣。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1所示，可折叠的导乐球架包括支架1，支架1上设有靠背3和导乐球收纳槽2；所述支架1底部设有U型架A5和U型架B6，U型架B6的长度和宽度均小于U型架A5，U型架A5和U型架B6两端分别铰接于支架1底部两侧；U型架A5和U型架B6之间设有定位锁扣7。

如图4所示，所述定位锁扣7包括弧形锁片A8和弧形锁片B10，弧形锁片A8和弧形锁片B10的前端通过销轴9铰接在一起，弧形锁片A8的尾部与U型架A5铰接，弧形锁片B10的尾部与U型架B6铰接。

如图5所示，所述U型架A5上部设有卡槽11，支架1上设有与卡槽11配合的卡扣12，卡扣12铰接于支架1，卡扣12上端通过拉簧与支架1连接。

本实用新型在使用时，支架1、U型架A5和U型架B6采用不锈钢空心管制作而成，从而提高本实用新型强度、降低产品重量；U型架A5和U型架B6通过限位铰链与支架1连接，限位铰链为现有技术，使U型架B6最大展开90°；如图4所示，由于定位锁扣7的作用，U型架A5随U型架B6展开，将销轴9向里推，弧形锁片A8和弧形锁片B10围绕销轴9进行折叠，如图2所示，当弧形锁片A8前端顶住U型架A5时，定位锁扣7实现自锁，U型架A5位置固定，此时，将充好气的导乐球4放入U型架A5内，U型架A5对导乐球4进行限位，防止导乐球4移动，孕产妇可坐在导乐球4进行运动，孕产妇的胳膊可放在靠背3上进行支撑，更安全舒适。

当需要将本实用新型进行折叠收纳时，如图4所示，向上抬起U型架A5，将销轴9向外轻推，并放下U型架A5，如图5所示，弧形锁片A8和弧形锁片B10围绕销轴9向外折叠，从而实现U型架A5和U型架B6的折叠，整体向上抬起U型架A5和U型架B6，逆时针转动卡扣12，使卡扣12与卡槽11连接，在拉簧作用下，卡扣12与卡槽11卡紧，如图3所示，完成U型架A5的固定。导乐球4不使用时，可将气体排空并折叠后放入导乐球收纳槽2进行收纳。
