一种网球拾取装置的制作方法

本实用新型涉及捡球设备技术领域，具体为一种网球拾取装置。

背景技术：

网球作为现代社会中的一种经典球类运动，具有很强的号召力，目前玩网球的人也越来越多。无论是专业运动员还是业余球手，在打球过程中都会面临到捡球问题，捡球过程会大量消耗人员的时间和体力，虽然现在有一些负责捡球的机器人，但一方面，部分装置的造价不菲，相较于业余的网球教学来说，这种方法有点大材小用了，另一方面，网球场占地面积较大，网球会散落各处都时，捡球机器人对场地要求较高，同样捡球机器人需要维护，也会花掉不必要的金额，为此，如何设计一种成本低，捡球方便，并且适合任何场地的网球拾取装置，是目前本技术领域人员亟待解决的技术问题。

技术实现要素：

本部分的目的在于概述本实用新型的实施方式的一些方面以及简要介绍一些较佳实施方式。在本部分以及本申请的说明书摘要和实用新型名称中可能会做些简化或省略以避免使本部分、说明书摘要和实用新型名称的目的模糊，而这种简化或省略不能用于限制本实用新型的范围。

鉴于上述和/或现有捡球机器人中存在的问题，提出了本实用新型。

因此，本实用新型的目的是提供一种网球拾取装置，成本低，捡球方便，并且适合任何场地需求。

为解决上述技术问题，根据本实用新型的一个方面，本实用新型提供了如下技术方案：

一种网球拾取装置，其包括：

球筒，具有上下贯通的储球腔室；

拾球组件，对称的设置在所述球筒的左右侧壁，并靠近球筒的底部，其包括前后对称设置的固定块、设置在固定块上的支架、设置在两个支架之间并与所述支架底部铰接的挡板和设置在所述支架和挡板之间的弹性件；以及

封闭组件，可拆卸的设置在所述球筒的顶部；

其中，当所述支架的底部与地面接触时，所述弹性件被压缩，且所述挡板与所述网球的接触点位于网球的下半部。

作为本实用新型所述的一种网球拾取装置的一种优选方案，其中，所述球筒的侧壁靠近封闭组件的位置开设观察口。

作为本实用新型所述的一种网球拾取装置的一种优选方案，其中，所述球筒区分为筒体和排球部，所述排球部与所述封闭组件可拆卸的旋钮设置。

作为本实用新型所述的一种网球拾取装置的一种优选方案，其中，所述封闭组件包括设置有内螺纹的封闭帽和设置在所述封闭帽上的旋钮件，所述旋钮件与所述封闭帽之间具有空间；

所述排球部的外壁设置外螺纹，所述封闭帽的内螺纹与所述排球部的外螺纹啮合。

作为本实用新型所述的一种网球拾取装置的一种优选方案，其中，当所述球筒内的储球腔室储满网球时，对称的设置的两个拾球组件上的两个对称的挡板之间的距离小于网球的直径。

作为本实用新型所述的一种网球拾取装置的一种优选方案，其中，所述球筒的外壁设置有把手。

作为本实用新型所述的一种网球拾取装置的一种优选方案，其中，所述弹性件为弹簧。

与现有技术相比，本实用新型具有的有益效果是：本实用新型在捡球时，通过手持球筒对着网球向地面挤压，网球则相应的对挡板挤压，进入到球筒的储球腔室内，对网球捡取，捡球方便，相对于传统的捡球机器人结构简单，成本低，而且能够任何的网球场地，实用性高。

附图说明

为了更清楚地说明本实用新型实施方式的技术方案，下面将将结合附图和详细实施方式对本实用新型进行详细说明，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其它的附图。其中：

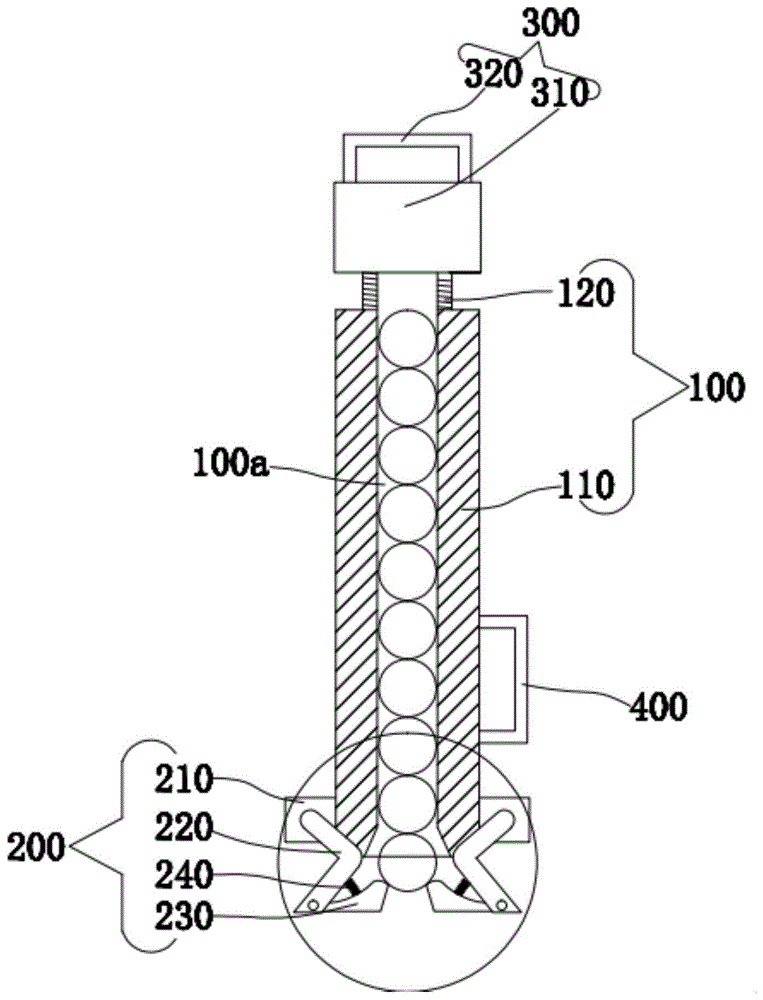

图1为本实用新型一种网球拾取装置的整体结构示意图；

图2为本实用新型一种网球拾取装置图1中的部分结构放大图；

图3为本实用新型一种网球拾取装置的整体结构侧视图；

图4为本实用新型一种网球拾取装置与地面网球结构时的状态示意图；

图5为本实用新型一种网球拾取装置的支架与地面接触时，本实用新型的状态示意图。

具体实施方式

为使本实用新型的上述目的、特征和优点能够更加明显易懂，下面结合附图对本实用新型的具体实施方式做详细的说明。

在下面的描述中阐述了很多具体细节以便于充分理解本实用新型，但是本实用新型还可以采用其他不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本实用新型内涵的情况下做类似推广，因此本实用新型不受下面公开的具体实施方式的限制。

其次，本实用新型结合示意图进行详细描述，在详述本实用新型实施方式时，为便于说明，表示器件结构的剖面图会不依一般比例作局部放大，而且所述示意图只是示例，其在此不应限制本实用新型保护的范围。此外，在实际制作中应包含长度、宽度及深度的三维空间尺寸。

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型的实施方式作进一步地详细描述。

本实用新型提供一种网球拾取装置，成本低，捡球方便，并且适合任何场地需求。

图1示出的是本实用新型网球拾取装置一实施方式的整体结构示意图，请参阅图1，本实施方式的网球拾取装置的主体部分包括球筒100、拾球组件200和封闭组件300。

球筒100作为储球的部件，其具有上下贯通的储球腔室100a，储球腔室100a用于储纳从地面进入到其内的网球，并且在储满后，可以将网球排出，请一并参阅图3，在本实施方式中，球筒100的侧壁靠近封闭组件300的位置开设观察口100b，工作人员可以通过观察口100b观察储球腔室100a内是否储满网球，在本实施方式中，为了在捡球完成后，方便携带该网球拾取装置，可以在球筒100的外壁设置有把手400，工作人员可以手握把手400携带该网球拾取装置。

拾球组件200用于与球筒100配合，将地面的网球拾取存储在储球腔室100a内，具体的，请一并参阅图2，拾球组件200为两个，两个拾球组件200对称的设置在球筒100的左右侧壁，并靠近球筒100的底部，并且该拾球组件200包括前后对称设置的固定块210、设置在固定块210上的支架220、设置在两个支架220之间并与支架220底部铰接的挡板230和设置在支架220和挡板230之间的弹性件240，作为优选，该弹性件240选用弹簧，并且在球筒100内的储球腔室100a储满网球时，对称的设置的两个拾球组件200上的两个对称的挡板230之间的距离w小于网球的直径。

封闭组件300可拆卸的设置在球筒100的顶部，当网球储满后，可以将封闭组件300从球筒100的顶部拆卸下来，将储球腔室100a内的网球倒入至网球框内。

结合图1-图5，本实施方式的网球拾取装置，在具体使用时：工作人员将球筒100的底部对准地面的网球，并与该网球接触，此时该网球拾取装置与网球的接触状态如图4所示，之后向下按压球筒100，球筒100将竖直向下移动，地面上的网球相应的对两个挡板230挤压，由于受到网球的挤压，挡板230将相对支架220转动，并压缩弹性件240，当球筒100将竖直向下移动的过程中，支架220的底部与地面接触时，挡板230与网球的接触点位于网球的下半部，此时该网球拾取装置与网球的接触状态如5所示，之后由于弹性件240压缩到最大程度，之后对挡板230提供弹力，而板230与网球的接触点位于网球的下半部，此时挡板230将网球挤入至储球腔室100a内，完成对网球的拾取。

请再次参阅图1，作为上述实施方式的另一优选优选实施方式，在本实施方式中，球筒100区分为筒体110和排球部120，排球部120与封闭组件300可拆卸的旋钮设置，封闭组件300包括设置有内螺纹的封闭帽310和设置在封闭帽310上的旋钮件320，旋钮件320方便工作人员将封闭帽310旋钮在排球部120上，或者从排球部120上旋钮下来，旋钮件320与封闭帽310之间具有空间，在工作人员将球筒100向地面按压时，工作人员可以手握该旋钮件320，方便工作人员的施力，排球部120的外壁设置外螺纹，封闭帽310的内螺纹与排球部120的外螺纹啮合。

虽然在上文中已经参考实施方式对本实用新型进行了描述，然而在不脱离本实用新型的范围的情况下，可以对其进行各种改进并且可以用等效物替换其中的部件。尤其是，只要不存在结构冲突，本实用新型所披露的实施方式中的各项特征均可通过任意方式相互结合起来使用，在本说明书中未对这些组合的情况进行穷举性的描述仅仅是出于省略篇幅和节约资源的考虑。因此，本实用新型并不局限于文中公开的特定实施方式，而是包括落入权利要求的范围内的所有技术方案。
