一种断布机的制作方法

本实用新型涉及一种布匹加工设备，尤其涉及一种断布机。

背景技术：

布匹的切断最容易的为裁断，采用切断的方式既不方便，又容易损坏布匹，布匹为柔性材料，很难完全切断，但即使流下一根线没有切断，布匹移动的时候拽引这跟线会导致布匹大范围损坏。

所以对于布匹来说，工业生产的时候一般不采用切断的方式，大多为裁断的方式，目前存在的使用最多的快速断布机就是使用一个高速旋转的磨轮，沿着一个导轨快速划过从而裁断铺在导轨上面的布匹，不过这种高速断布机不设有主动运动的装置，一般都采用初期给断布小车一个很快的速度，使得小车快速移动到工作台的另一边，裁断布匹，如果需要继续使用，一般需要另一边的工作人员给小车一个速度，使得小车在惯性的作用下返回，如此需要两个工作人员相互推来推去，才能完成布匹的裁断。

技术实现要素：

鉴于以上所述，本实用新型正是针对以上技术问题，提供了一种断布机。

一种断布机，其设置于水平放置的工作台，包括导向管、沿所述导向管运动的断布小车，所述导向管上设置有触发装置，所述断布小车上设置有感应装置，所述断布小车上还设有信号处理电路；所述断布小车上设置有使其能够沿所述导向管做主动运动的动力机构。

本实用新型提供的一种断布机可进一步设置为所述动力机构包括设置于所述断布小车上的高速马达，所述断布小车下方设置有支撑板，所述支撑板上设有主动轮和若干导向轮，所述主动轮与所述高速马达输出轴之间设置有带传动机构。

本实用新型提供的一种断布机可进一步设置为所述主动轮和所述导向轮都位于导向管内部。

本实用新型提供的一种断布机可进一步设置为所述导向管上设置的触发装置为两个圆孔，分别设置于所述导向管的两端的侧壁上，

本实用新型提供的一种断布机可进一步设置为所述感应装置为红外线发射器和红外线接收器，设置于所述支撑板上，位于所述导向轮后方。

本实用新型提供的一种断布机可进一步设置为所述导向轮分为上导向轮和下导向轮，所述上导向轮与导向管内部的上表面接触，所述下导向轮与导向管下表面接触。

本实用新型提供的一种断布机可进一步设置为所述导向管内部的下表面和所述主动轮表面都设有柔性齿，所述导向管内部的下表面和所述主动轮相互啮合。

本实用新型的优先和有益效果为：

使用了自动往返运动装置，所述断布小车上设置有使其能够沿所述导向管做主动运动的动力机构，使得断布小车能够依靠高速马达带动主动轮，在导向管内快速转动，带动断布小车沿着所述导向管快速移动，采用感应装置和电路控制所述断布小车在切完匹后能够迅速返回，代替了之前的二人互推模式，大大节省了劳动力。

感应装置采用红外线发射和接收设备，与按钮触发累感应装置相比更加实用简单，而且按钮式的感应设备体积较大很难设置到导向管内部，设置在外部容易接受到错误信号导致误切，红外线感应装置体积较小，信号采集准确。

上下双层导向轮，使得所述断布小车的运功更加流畅，而且使其位置固定准确。

主动轮外表面与导向管内部下表面为柔性齿互相啮合，断布小车高速运动中不可避免的会有跳齿和滑齿的情况出现，柔性齿尽可能的避免了跳齿和滑齿，又不会轻易损坏；而如果所述导向管内部下表面和主动轮外外表面均为光滑的，在高速运动的主动轮的作用下，会出现严重的打滑现象，无法使得断布小车快速运动，而且会出现导向管内部下表面和主动轮外外表面快速磨损的情况。

附图说明

下面结合附图对本实用新型的优选实施方式就行优选地描述，其中，

图1为本实用新型的结构示意图（俯视）；

图2为本实用新型的正视图；

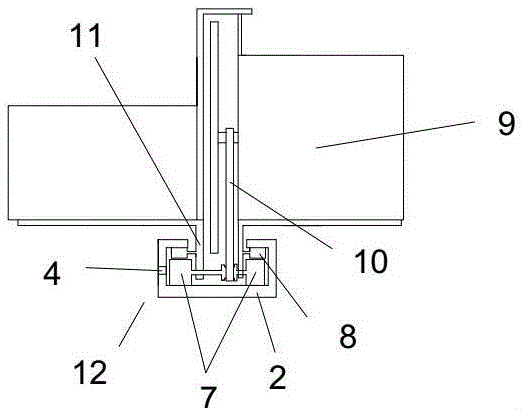

图3为本实用新型动力机构示意图；

图4为本实用新型主动轮与导向管啮合示意图。

具体实施方式

参照图1-图4对本实用新型一种断布机实施例做进一步说明。

一种断布机，其设置于水平放置的工作台1，包括导向管2、沿所述导向管2运动的断布小车3，所述导向管2上设置有触发装置4，所述断布小车3上设置有感应装置5，所述断布小车3上还设有信号处理电路6；所述断布小车2上设置有使其能够沿所述导向管2做主动运动的动力机构12，所述处理器电路6在接收到一个裁布的命令后，断布小车3与动力机构12同时工作，在磨轮高速运动的同时，断布小车3也迅速从所述工作台1的一侧运动到另一侧，高速旋转的磨轮沿着导向管2裁断布匹，之后感应装置5接收到所述触发装置4的信号，从而通过信号处理电路6发送信号到所述断布小车3做反向运动，迅速返回原处，停止工作，并且信号处理电路6计数一次。

所述断布小车3包括高速马达9，所述断布小车3下方设置有支撑板11，所述支撑板11上设有主动轮7和若干导向轮8，所述主动轮7与所述高速马达9输出轴之间设置有带传动机构10，所述主动轮7和所述导向轮8都位于导向管2内部，支撑板11既可以将铺在导向管2上面的布压平，方便裁剪，又能很方便的连接下方的动力机构12，所述支撑板11的下方与所述导向管2连接的地方很窄，是为了当布匹被裁断之后，被所述断布小车3的其他部件带动导致布匹不平整，所述带传动机构10将高速马达9的转矩传输到主动轮7上面，主动轮7主要负责为断布小车3的运动提供动力，而分为上下导向轮7可以限制断布小车3除沿导向管2运动之外的其他位移。

所述导向管2上设置的触发装置4为两个圆孔，分别设置于所述导向管2的两端的侧壁上，所述感应装置5为红外线发射器和红外线接收器，设置于所述支撑板11上，位于所述导向轮8后方，红外线发射器发射出去的的红外线都会通过导向管2侧壁反射回来被红外线接收器接收到，当通过触发装置4，也就是圆孔的时候，红外线会从圆孔射出，红外线接收器所接收到的红外线改变，从而发送一个信号给信号处理电路6。

所述导向轮8分为上导向轮8-1和下导向轮8-2，所述上导向轮8-1与导向管2内部的上表面接触，所述下导向轮8-2与导向管2下表面接触，可以防止所述断布小车3的纵向位移。

所述导向管2内部的下表面和所述主动轮7表面都设有柔性齿，所述导向管2内部的下表面和所述主动轮7相互啮合，断布小车3高速运动中不可避免的会有跳齿和滑齿的情况出现，柔性齿尽可能的避免了跳齿和滑齿，又不会轻易损坏；而如果所述导向管2内部下表面和主动轮7外表面均为光滑的，在高速运动的主动轮7的作用下，会出现严重的打滑现象，无法使得断布小车3快速运动，而且会出现导向管2内部下表面和主动轮7外外表面快速磨损的情况。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
