一种带行程保护的割刀装置的制作方法

本实用新型属于纺织机械技术领域，具体是涉及一种带行程保护的割刀装置。

背景技术：

纺织圆机生产的织物为圆筒形，在印染加工时需要把圆筒织物裁剪开，传统的裁剪方法是用人工沿着织物的漏针线用剪刀剪开，效率低下，随着工业机械化的进程，出现了电机带割刀，人工操作看漏针线启动刀片旋转进行裁剪的设备，相比人工裁剪，效率大大提高，而且裁剪平整，但由于织物的厚薄不一，面料也各不相同，旋转的刀片使用一段时间后就会磨损刀刃，然后不能切割织物，在高速运行的设备上，裁剪开的织物在传动滚的拉动下快速出布，一旦出现圆筒织物没裁剪开，圆筒织物在传动滚的硬拉下堆积在割刀装置上，织物强大的拉力将导致割刀装置的变形，甚至会损坏整机的机械结构，织物的报废率也大大增加。

技术实现要素：

本实用新型主要是解决上述现有技术所存在的技术问题，提供一种带行程保护的割刀装置，通过在进布支架上设置行程开关，行程开关上连接一根保护杆，保护杆穿过进布支架放置在刀片旁边，正常生产时，刀片高于保护杆，圆筒织物碰到刀刃就被剖开，剖开的织物在后道传动滚的拉动下迅速离开割刀装置，当刀片使用一段时间后不能切割织物时，高速运行的裁剪设备把圆筒织物硬拉到割刀装置刀片旁边的保护杆上，保护杆受到织物的拉力向下压，同时和保护杆连接的行程开关也受力动作切断线路，因为行程开关的线路和整机控制机构连接，所以也就自动停止了整机的运转，这样的设置保护了整机在故障状态下运行的损坏危险，也减少了织物的报废率。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：一种带行程保护的割刀装置，包括割刀机构和进布支架，所述割刀机构包括割刀电机、刀片和刀片防护罩，所述割刀电机连接刀片，所述割刀电机和刀片中间设置刀片防护罩，所述割刀机构设置在割刀机构底座上，所述割刀机构底座连接进布支架和相机盒支架，所述进布支架连接行程开关，所述行程开关上设置保护杆，所述相机盒支架连接相机盒，所述相机盒里固定连接工业相机。

作为优先，所述刀片随割刀电机的启动而旋转。

作为优先，所述行程开关线路连接整机控制机构，动作后整机停止运行。

作为优先，所述保护杆穿过进布支架放置在刀片旁边。

本实用新型具有的有益效果：通过在进布支架上设置行程开关，行程开关上连接一根保护杆，保护杆穿过进布支架放置在刀片旁边，正常生产时，刀片高于保护杆，圆筒织物碰到刀刃就被剖开，剖开的织物在后道传动滚的拉动下迅速离开割刀装置，当刀片使用一段时间后不能切割织物时，高速运行的裁剪设备把圆筒织物硬拉到割刀装置刀片旁边的保 护杆上，保护杆受到织物的拉力向下压，同时和保护杆连接的行程开关也受力动作切断线路，因为行程开关的线路和整机控制机构连接，所以也就自动停止了整机的运转，这样的设置保护了整机在故障状态下运行的损坏危险，也减少了织物的报废率。

附图说明

图1是本实用新型的一种结构示意图。

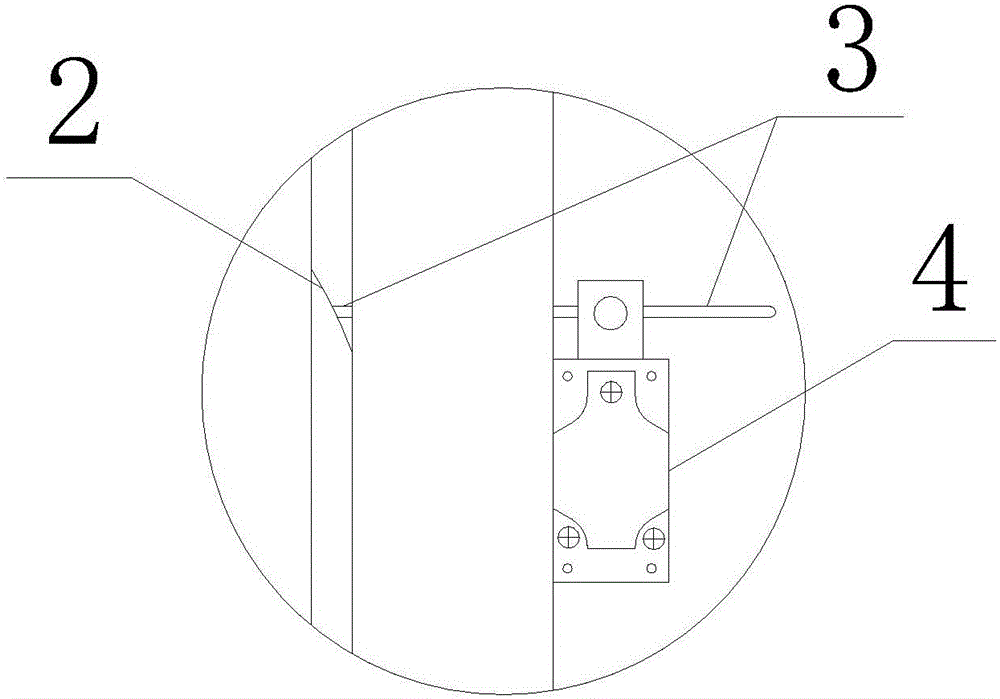

图2是图1中I部放大的一种结构示意图。

图3是本实用新型装配在整机上的一种结构示意图。

图中：1、进布支架；2、刀片；3、保护杆；4、行程开关；5、相机盒；6、工业相机；7、割刀电机；8、刀片防护罩；9、相机盒支架；10、割刀机构底座；11、导布笼；12、导布轮装置。

具体实施方式

下面通过实施例，并结合附图，对本实用新型的技术方案作进一步具体的说明。

实施例：一种带行程保护的割刀装置，如图1-3所示，包括割刀机构和进布支架，所述割刀机构包括割刀电机、刀片和刀片防护罩，所述割刀电机连接刀片，所述割刀电机和刀片中间设置刀片防护罩，所述割刀机构设置在割刀机构底座上，所述割刀机构底座连接进布支架和相机盒支架，所述进布支架连接行程开关，所述行程开关上设置保护杆，所述相机盒支架连接相机盒，所述相机盒里固定连接工业相机。

工作时，圆筒形织物套进导布笼和进布支架，导布笼由几条导布轮装置旋转一圈组成，圆筒形织物套进导布笼和进布支架后织物贴住导布轮，工业相机对住织物漏针线，当割刀电机启动时，刀片随着旋转，织物也跟着被剖开，通过在进布支架上设置行程开关，行程开关上连接一根保护杆，保护杆穿过进布支架放置在刀片旁边，正常生产时，刀片高于保护杆，圆筒织物碰到刀刃就被剖开，剖开的织物在后道传动滚的拉动下迅速离开割刀装置，当刀片使用一段时间后不能切割织物时，高速运行的裁剪设备把圆筒织物硬拉到割刀装置刀片旁边的保护杆上，保护杆受到织物的拉力向下压，同时和保护杆连接的行程开关也受力动作切断线路，因为行程开关的线路和整机控制机构连接，所以也就自动停止了整机的运转，这样的设置保护了整机在故障状态下运行的损坏危险，也减少了织物的报废率。因此本实用新型具有结构简单，设计合理的特点。

最后，应当指出，以上实施例仅是本实用新型较有代表性的例子。显然，本实用新型不限于上述实施例，还可以有许多变形。凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均应认为属于本实用新型的保护范围。
