一种布料裁片夹紧固定装置的制作方法

本实用新型涉及一种夹紧固定装置，尤其涉及一种布料裁片夹紧固定装置，属于裁剪固定装置技术领域。

背景技术：

在服装缝纫加工前需要对成卷或大块的布料进行切割裁剪，为了提高裁剪的效率，一般采用多层布料叠放后整体进行切割裁剪，尤其是在利用裁剪机进行裁剪时，更有必要将几十上百层布料叠放整齐后整体裁剪。布料叠放后在裁剪过程中需要将布料夹紧固定，不然在裁剪过程中布料很容易出现挪位和扭曲的情况，裁剪的尺寸和形状难以保证。传统的夹紧固定方式结构单一，夹紧和松开操作繁琐，夹紧松紧度不佳，无法适应不同厚度布料的裁剪。

技术实现要素：

本实用新型的目的是针对现有的夹布料裁片夹紧固定装置结构单一，夹紧和松开操作繁琐，夹紧松紧度不佳，无法适应不同厚度布料夹紧固定的缺陷和不足，提供一种结构合理，夹紧和松开操作简便，夹紧松紧度适中，能够适应不同厚度布料夹紧固定的一种布料裁片夹紧固定装置。

为实现上述目的，本实用新型的技术解决方案是：一种布料裁片夹紧固定装置，包括底座，其特征在于：所述底座的一侧垂直固定有上下滑动件，上下滑动件上通过滑动调节孔安装有滑动钢片，滑动钢片上靠近上下滑动件的一端弯曲设置有端部弯边，端部弯边与上下滑动件的平面之间开设有滑动调节孔，滑动钢片的下端与弧形弹性板的中部相连接，弧形弹性板的正下方水平设置有压布平板，压布平板与弧形弹性板的两端分别通过浮动连接件相连接。

所述上下滑动件的滑动表面设置有防滑浅槽，上下滑动件的顶端设置有限位端。

所述弧形弹性板采用圆弧形的弹性钢片制成，弧形弹性板的圆弧中部拱起部位固定在滑动钢片的下表面上。

所述弧形弹性板的两端分别开设有槽型安装孔，槽型安装孔内通过浮动连接件与压布平板相连接。

所述底座与上下滑动件之间还设置有复位弹簧。

本实用新型的有益效果是：

1、本实用新型设置有可以上下滑动调节的上下滑动件，上下滑动件能够在上下滑动件上受压后实现锁紧，同时还在压布平板的下方设置有弧形弹性板，使得压布平板与滑动钢片之间还具有一定的弹性空间，对多层布料的压紧效果更好。

2、本实用新型结构合理，对多层布料的夹紧和松开操作简便，由于滑动钢片和弧形弹性板都具有一定的弹性，使得对布料的夹紧松紧度适中，滑动钢片的上下调整很方便，能够适应不同厚度布料的夹紧固定。

附图说明

图1是本实用新型的结构示意图。

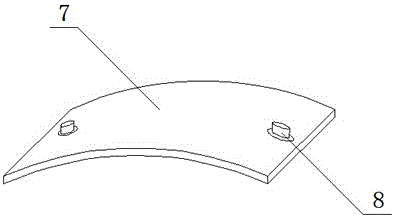

图2是本实用新型弧形弹性板的放大图。

图中：底座1，上下滑动件2，滑动钢片3，端部弯边4，滑动调节孔5，压布平板6，弧形弹性板7，浮动连接件8，限位端9。

具体实施方式

以下结合附图说明和具体实施方式对本实用新型作进一步的详细描述如下。

参见图1、图2，本实用新型的一种布料裁片夹紧固定装置，包括底座1，其特征在于：所述底座1的一侧垂直固定有上下滑动件2，上下滑动件2上通过滑动调节孔5安装有滑动钢片3，滑动钢片3上靠近上下滑动件2的一端弯曲设置有端部弯边4，端部弯边4与上下滑动件2的平面之间开设有滑动调节孔5，滑动钢片3的下端与弧形弹性板7的中部相连接，弧形弹性板7的正下方水平设置有压布平板6，压布平板6与弧形弹性板7的两端分别通过浮动连接件8相连接。

所述上下滑动件2的滑动表面设置有防滑浅槽，上下滑动件2的顶端设置有限位端9。

所述弧形弹性板7采用圆弧形的弹性钢片制成，弧形弹性板7的圆弧中部拱起部位固定在滑动钢片3的下表面上。

所述弧形弹性板7的两端分别开设有槽型安装孔，槽型安装孔内通过浮动连接件8与压布平板6相连接。

所述底座1与上下滑动件2之间还设置有复位弹簧，复位弹簧能够在不夹紧固定布料时将上下滑动件2托起。

参见说明书附图1，底座1采用不锈钢或铝合金等金属板制成，底座1的一侧垂直固定有上下滑动件2，上下滑动件2上通过滑动调节孔5安装有滑动钢片3，滑动钢片3能够在上下滑动件2上滑动，进而能够夹紧固定不同厚度的多层布料。滑动钢片3上靠近上下滑动件2的一端弯曲设置有端部弯边4，端部弯边4为弧形弯边或直角弯边。端部弯边4与上下滑动件2的平面之间开设有滑动调节孔5，这种靠近弧形弯边的滑动调节孔5套在上下滑动件2上，利用滑动钢片3自身一定的弹性，当滑动钢片3在远离滑动调节孔5的一端受力向上挤压的时候，滑动钢片3不但不会沿着上下滑动件2向上滑动，反而会锁紧在上下滑动件2上，所受的挤压力越大，锁紧的会越紧。

为了让滑动钢片3在上下滑动件2上滑动不至于太灵活而不便于锁紧固定，本实用新型在上下滑动件2的滑动表面设置有防滑浅槽，另外，还在上下滑动件2的顶端设置有限位端9，限位端9为弧形防脱设计、限位折弯或限位螺栓。底座1与上下滑动件2之间还设置有复位弹簧，复位弹簧能够在不夹紧固定布料时将上下滑动件2托起。

滑动钢片3的下端与弧形弹性板7的中部相连接，弧形弹性板7采用圆弧形的弹性钢片制成，弧形弹性板7的圆弧中部拱起部位固定在滑动钢片3的下表面上。弧形弹性板7的正下方水平设置有压布平板6，弧形弹性板7的两端分别开设有槽型安装孔，槽型安装孔内通过浮动连接件8与压布平板6相连接，浮动连接件8为可以上下活动的连接杆，弧形弹性板7在受压的情况下弯曲弧度能够发生变化，这样就使得压布平板6与滑动钢片3之间还具有一定的弹性空间，对多层布料的压紧效果更好。

以上内容是结合具体实施方式对本实用新型所做的进一步详细说明，不能认为本实用新型的具体实施只局限于这些说明，对于本实用新型所属技术领域的普通技术人员来说，在不脱离本实用新型构思的前提下，所做出的简单替换，都应当视为属于本实用新型的保护范围。
