一种验布机的制作方法

本实用新型涉及布料检测领域，特别涉及一种验布机。

背景技术：

目前公告号为CN204939958U的中国实用新型专利文件公开了《一种验布机》,其技术要点包括验布机本体和带有发光源的验布台,还包括有电流调节电路,所述电流调节电路包括有电源和滑动电阻器,所述发光源与滑动变阻器串联设置,提供了一种验布台的亮度可调的验布机。

通过调节滑动电阻器的阻止大小,改变调节电路中的电流值大小,调节发光源的亮度,当验布台的光线太亮或太暗时，需要调节验布台的亮度,多次滑动变阻器的滑片比较不方便，并且在滑动滑片过程中,无法精确把控电流的具体大小,调节滑动变阻器的阻值过小时，根据欧姆定律I=U/R，电路中的电流会偏大，当电流通过电阻时会发热，根据Q=U^2/R*t，大量的电能转换成了无用的热能，比较费电。

技术实现要素：

本实用新型的目的是提供一种验布机，具有自动调整验布机亮度的效果。

本实用新型的上述技术目的是通过以下技术方案得以实现的: 一种验布机，包括验布机本体、指示灯、顶壁、验布台和压布辊,在所述验布机本体上设有光控电路，所述光控电路包括电源、光敏电阻、NPN型三极管、PNP型三极管、第一固定电阻、第二固定电阻以及指示灯,所述光敏电阻的一端与电源负极相连，所述光敏电阻的另一端耦接于所述NPN型三极管基极与所述第一固定电阻的连接点，所述第一固定电阻的另一端与电源正极相连，所述NPN型三极管的集电极与所述PNP型三极管的基极相连，所述NPN型三极管的发射极与电源负极相连，所述PNP型三极管的发射极与电源正极相连，所述指示灯的正极与所述PNP型三极管的集电极相连，所述指示灯的负极与电源负极相连。

通过采用上述技术方案, 将光敏电阻用作NPN型三极管的下偏置电阻,光敏电阻的阻值随着光照强度的增加而减小，当有光照射光敏电阻时，光敏电阻的阻值减小，NPN型三极管的基极电压被拉低，NPN型三极管被截止，使PNP型三极管的基极电压升高，PNP型三极管截止造成指示灯熄灭；反之，当外界环境的光照强度减小时，光敏电阻的阻值增大，NPN型三极管的基极电压升高使NPN型三极管导通，PNP型三极管的基极电压被拉低，PNP型三极管导通，指示灯通电发光，通过外界环境的光强变化，实现指示灯的自动开关和闭合，对比于现有技术中通过多次调节滑动变阻器的滑片来调整指示灯的亮度，这种调节方式更加方便。

本实用新型的进一步设置为：所述第一固定电阻阻值范围在

90~120 KΩ。

通过采用上述技术方案，第一固定电阻的阻值范围在90~120 KΩ，当第一固定电阻的阻值偏低时，在一定强度的光照射下，在第一固定电阻分压下，NPN型三极管基极电压偏高，NPN型三极管仍会微导通，指示灯仍然会亮，会造成费电。

本实用新型的进一步设置为：所述第二固定电阻的一端与电源正极相连，所述第二固定电阻的另一端耦接于所述NPN型三极管的集电极与所述PNP型三极管的基极连接点。

通过采用上述技术方案，第二固定电阻的一端与电源正极相连，所述第二固定电阻的另一端耦接于所述NPN型三极管的集电极与所述PNP型三极管的基极连接点，当电路短路时，通过第二固定电阻R2的电流会非常大，很快就会烧断，电路断开，能够防止大电流通过三极管时造成三极管被击穿。

本实用新型的进一步设置为：所述第二固定电阻的阻值范围在5~20Ω。

通过采用上述技术方案，第二固定电阻的阻值较第一固定电阻的阻值较小，第二固定电阻的阻值范围在5~20Ω，若第二固定电阻的电阻很大，当大电流通过第二固定电阻时将不会发生短路，之后大电流将通过NPN型三极管，从而使NPN型三极管发生击穿，不能起到很好的保护电流作用。

本实用新型的进一步设置为：所述验布机本体前臂设有开口朝上的安装槽，所述安装槽内设有旋转电机，所述旋转电机上固定连接有电路板,所述光控电路固定连接在所述电路板上。

通过采用上述技术方案，将光控电路固定连接在旋转电机上方的电路板上，接通电源时，旋转电机在空间内360°转动，光敏电阻也能随之发生旋转，在光敏电阻旋转过程中，光敏电阻能够感受不同视角的光强分布，不同的视角，光照的强度不同时，光敏电阻的阻值也会发生相应的变化，并在此基础上改变验布台的亮度；旋转电机在转动过程中，和光敏电阻一样，光控电路中的电源、三极管、固定电阻也会随着旋转电机同频率旋转，很好地避免不同电路元件由于转动频率的不一致而导致导线的交叉和重叠。

本实用新型的进一步设置为：所述安装槽上方设有PC透光板，所述电路板和所述光控电路均设置在所述PC透光板下的安装槽内。

通过采用上述技术方案，在安装槽上方装有PC透光板，若安装槽没有盖板，经过一段时间后，光控电路的光敏电阻表面会积累尘埃，光敏电阻对于外界光强的灵敏度减小，当外界光强变化时，不能灵敏地控制验布台的亮度。

本实用新型的进一步设置为：所述验布机本体前壁设有开口朝上的安装槽,所述安装槽内设有万向连接杆，所述电路板和所述光控电路均设置在所述万向连接杆上方。

通过采用上述技术方案，将光控电路和电路板固定连接在万向杆上方，当工作人员发现某一固定视角的光线较暗时，可以手动旋转万向连接杆，调节电路板至该固定角度，光敏电阻感光后其阻值会发生变化，控制NPN型三极管Q1工作或导通 ，进一步控制PNP型三极管Q2的工作或导通来调节指示灯的打开或关闭，实现对验布台亮度的调节。

本实用新型的进一步设置为：所述万向连接杆由固定杆和旋转杆构成，所述固定杆与所述旋转杆通过万向球转动连接。

通过采用上述技术方案，固定杆与旋转杆通过万向球转动连接，固定杆固定不动，手动调节旋转杆的角度，实现对万向连接杆倾斜角度的调节。

本实用新型的进一步设置为：所述固定杆一端固定连接于安装槽底部，所述固定杆的另一端与所述万向球相连接，所述旋转杆一端固定连接于电路板的中心区域，所述旋转杆的另一端与所述万向球相连接。

通过采用上述技术方案，固定杆的一端固定在安装槽底部，另一端与万向球相连接，旋转杆的一端固定连接于电路板的中心区域，电路板面积较旋转杆底面积较大，旋转杆一端连接于电路板的重心所在区域，使得旋转杆与电路板连接比较稳定，旋转杆在旋转过程中，电路板以及其上的光控电路也随之发生旋转。

综上所述，本实用新型具有以下有益效果：电路板及光控电路在随旋转电机在空间内均匀旋转过程中，不同视角的光照强度会不一样，光敏电阻的阻值会发生变化，从而影响NPN型三极管的导通或截止，进而影响PNP型三极管的导通与否，最终改变指示灯的亮暗状态，通过外界环境的光强变化，实现指示灯的自动开关和闭合，对比于现有技术中通过多次调节滑动变阻器的滑片来调整指示灯的亮度，这种调节方式更加方便；此外，将电路板及光控电路置于万向连接杆上，可以通过手动实现对电路板及光控电路的倾斜角度的调节，光敏电阻可以集中感光，在此基础上改变验布台的亮度。

附图说明

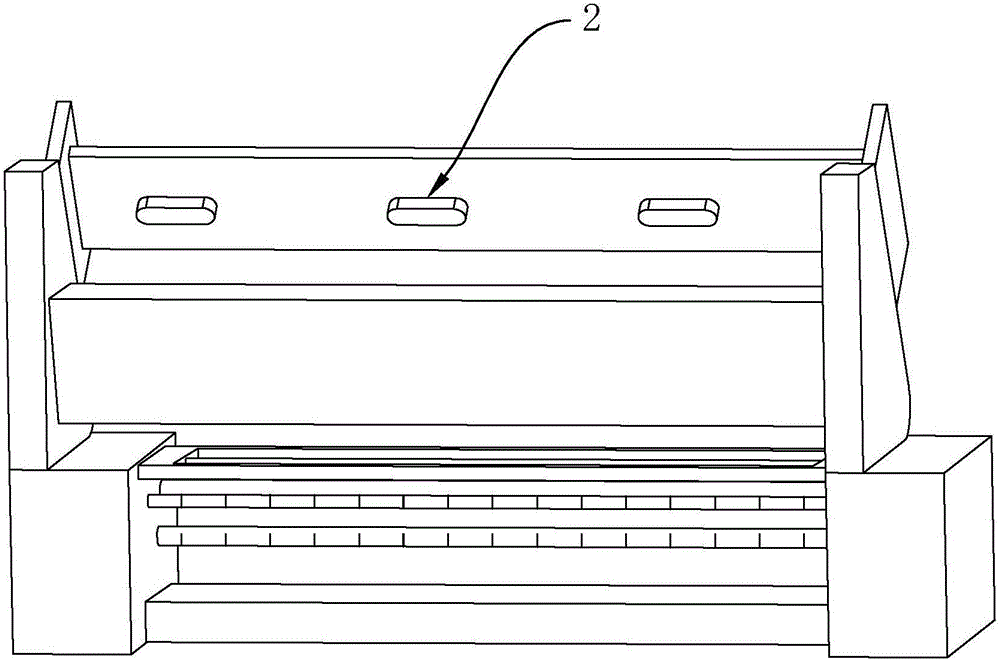

图1是实施例一中验布机结构示意图1；

图2是实施例一中验布机结构示意图2

图3是电路原理图;

图4是实施例一中A结构的结构示意图；

图5是实施例二中验布机结构示意图；

图6是实施例二中B结构的结构示意图；

图7是实施例三中验布机结构示意图；

图8是实施例三中C结构的结构示意图。

图中：1、验布机本体；2、指示灯；3、顶壁； 4、验布台；5、压步辊；6、安装槽；7、旋转电机;8、万向连接杆；8.1、固定杆；8.2、旋转杆；8.3、万向球；9、电路板;10、PC透光板。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

实施例一，参照图1和图2，一种验布机，包括验布机本体1，指示灯2，顶壁3，验布台4和压布辊5，指示灯2设于顶壁3内侧且正对于验布台4，验布机本体1上设有光控电路，在与布料直接接触的压布辊5表面均匀地设有条形凹槽，使粉尘等微小固体污染物沉积在压布辊5表面的凹槽内，并且定期将压布辊5拆卸下来，用刷子清理压布辊5表面凹槽内的灰尘。

参照图3，光控电路包括电源E、光敏电阻Rp、NPN型三极管Q1 、PNP型三极管Q2、第一固定电阻R1,第二固定电阻R2以及发光二极管LED。电源E由两个1.5V的干电池串接成3V的，NPN型三极管Q1是NPN型三极管，且NPN型三极管Q1是三极管9014，PNP型三极管Q2是PNP型三极管，且PNP型三极管Q2是三极管9012，第一固定电阻R1的阻值为100KΩ，第二固定电阻R2的阻值为10KΩ。

参照图3，光敏电阻Rp的一端与电源E负极相连，光敏电阻Rp的另一端耦接于所述NPN型三极管Q1基极与第一固定电阻R1的连接点，第一固定电阻R1的另一端与电源E正极相连，NPN型三极管Q1的集电极与PNP型三极管Q2的基极相连，第二固定电阻R2的一端耦接于所述NPN型三极管Q1的集电极与所述PNP型三极管Q2的基极连接点，所述第二固定电阻R2的另一端与电源E正极相连，NPN型三极管Q1的发射极与电源负极相连，PNP型三极管Q2的发射极与电源正极相连，发光二极管LED的正极与所述PNP型三极管Q2的集电极相连，发光二极管LED的负极与电源负极相连。

参照图4，验布机本体1前壁设有安装槽6，安装槽6开口向上，安装槽6内还设有旋转电机7，在旋转电机7上方焊接有电路板9，并将光控电路焊接在电路板9上。接通电源E时，旋转电机7在空间内 360°均匀转动，光敏电阻Rp也能随之发生旋转，在光敏电阻Rp旋转过程中，光敏电阻Rp能够均匀感受不同视角的光强分布，光照的强度不同，光敏电阻Rp的阻值会发生相应的变化，进一步控制NPN型三极管Q1和PNP型三极管Q2的工作状态来控制发光二极管LED的亮暗状态。

实施例二，参照图5和图6，在安装槽7上方铰接设有PC透光板，对比实施例一中安装槽敞口放置，则工作一段时间后，光控电路的光敏电阻表面会积累尘埃，光敏电阻对于外界光强的灵敏度减小，当外界光强变化时，不能灵敏地控制验布台的亮度，而在安装槽7上方放置一块PC透光板能够有效地避免这一问题。

实施例三，参照图7和图8，安装槽6内设有万向连接杆8，万向连接杆8由固定杆8.1和旋转杆8.2构成，固定杆8.1与所述旋转杆8.2通过万向球8.3转动连接。所述固定杆8.1一端固定连接于安装槽6底部，所述固定杆8.1的另一端与所述万向球8.3相连接，所述旋转杆8.2一端焊接于电路板9的中心区域，所述旋转杆8.2的另一端与所述万向球相连接。当发现某一固定视角的光线较暗时，通过手动调整旋转杆8.2的倾斜角度，旋转杆8.2在旋转过程中，电路板9以及光控电路也随之发生旋转，调节电路板9至该固定角度，光敏电阻Rp感光后其阻值会发生变化，控制NPN型三极管Q1工作或导通 ，进一步控制PNP型三极管Q2的工作或导通来调节指示灯的打开或关闭，实现对验布台亮度的调节。对比于实施例一中的光敏电阻Rp随着旋转电机在空间内均匀旋转，这种调节方式针对性更强，工作效率更高。
