一种双向断布机的制作方法

本实用新型属于断布机领域，具体涉及一种双向断布机。

技术背景

断布机广泛应用于服装、纺织、皮革、塑革、等行业用来裁断棉、麻、合成革、丝绸、针织等原料，是一种方便高效地裁剪工具；传统的断布机刀片运转的方向固定，因此只能单向断布，使用中，需要来回运行两次才能再进行断布，而这种单向断布的方式浪费了人力物力。

技术实现要素：

本实用新型所要解决的技术问题是：针对传统单向断布机断一次布需要来回运行两个行程，浪费人力物力，本实用新型提供一种双向断布机，只需要单行程便能进行断布。

本实用新型所采取的技术方案是：

一种双向断布机，所述双向断布机包括电机、联轴器、齿轮箱、刀片、底刀、底座、保护壳、把手组成；电机通过联轴器带动齿轮箱中的主动齿轮转动，主动齿轮与从动齿轮啮合使从动齿轮作与主动齿轮相反反向的转动；主动齿轮通过轴连接主动刀片并同步转动，从动齿轮通过轴与从动刀片连接并同步作反方向转动；底刀位于从动刀片与主动刀片之间，从动刀片与主动刀片分别偏向断布机直线运行的两个方向，底刀分别与两个刀片在断布机两端形成裁剪口；以上各部分均固定在底座的支架上，底座设置有滚轮用于在滑道上滚动，保护壳用于包裹刀片，防止伤人；把手设置在断布机两端。

进一步的，所述双向断布机上设置计数器。

进一步的，所述从动刀片与主动刀片不处于同一平面上，而是位于底刀的两侧。

本实用新型的有益效果是：通过主动刀片与从动刀片的反向转动，使二者与底刀形成两个剪切口，能够在运行的两个方向上都能进行断布，不需要来回两个行程而断一次布。同时计数器可以方便的进行计剪裁布的数量；从动刀片与主动刀片不共面，允许部分重叠，可以节约断布机的空间。

附图说明

图1为所述一种双向断布机的示意图；

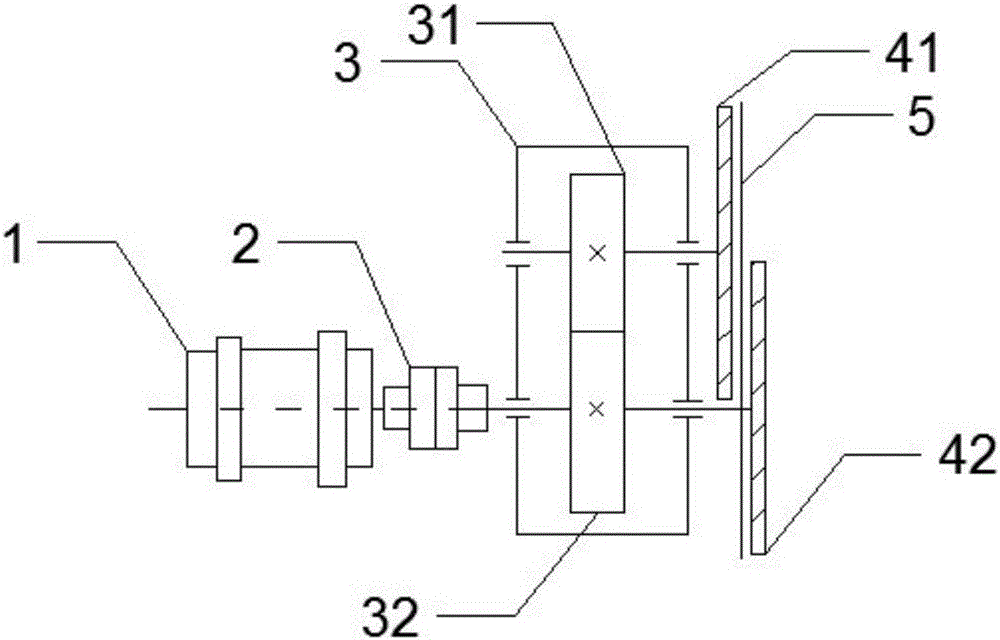

图2为所述一种双向断布机的原理图；

图3为所述一种双向断布机的内部结构图；

图4为所述一种双向断布机的主、从动刀片转动示意图；

图中，1-电动机，2-联轴器，3-齿轮箱，4-刀片，5-底刀，6-底座，7-保护壳，8-把手，9-计数器，31-从动齿轮，32-主动齿轮，41-从动刀片，42-主动刀片，61-滚轮，62-支架。

具体实施方式

下面结合附图对本实用新型的具体实施方式进行详细说明。

如图1、图2、图3所示的一种双向断布机，包括电机1、联轴器2、齿轮箱3、刀片4、底刀5、底座6、保护壳7、把手8组成；电机1通过联轴器2带动齿轮箱3中的主动齿轮32转动，主动齿轮32与从动齿轮31啮合使从动齿轮31作与主动齿轮32相反反向的转动；主动齿轮32通过轴连接主动刀片42并同步转动，从动齿轮31通过轴与从动刀片41连接并同步作反方向转动；底刀5位于从动刀片41与主动刀片42之间，从动刀片41与主动刀片42分别偏向断布机直线运行的两个方向，底刀5分别与两个刀片在断布机两端形成裁剪口；由于两个刀片的转动方向相反，因此形成的两个裁剪口可以在各自方向上都具有裁剪功能，故而无论哪个方向上运动，都能进行断布，如图4所示；以上各部分均固定在底座6的支架62上，底座6设置有滚轮61用于在滑道上滚动，保护壳7用于包裹刀片，防止伤人；把手8设置在断布机两端。所述双向断布机上设置计数器（9）。

当所述断布机采取自动断布，而不是手动推断布机运行时，可以取消把手8，而设置自动运行装置；采取自动断布时，安装了相关自动化装置后，本实用新型所述双向断布机依然可以工作。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求保护范围由所附的权利要求书及其等同物界定。
