填充墙构造柱的支模方法及结构与流程

技术特征：

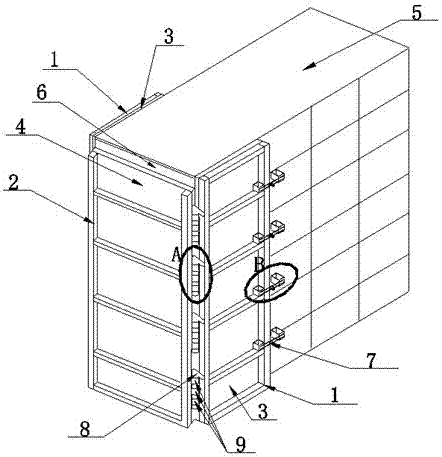

1.一种填充墙构造柱的支模方法，其特征在于，包含以下步骤：S1：分别制作出两个尺寸相同的由方钢焊接而成的长方形侧面龙骨（1）和一个长度较短的由方钢焊接而成的长方形端面龙骨（2）；S2：分别制作出与所述两个侧面龙骨（1）和所述端面龙骨（2）的形状和尺寸对应相同的两个侧面模板（3）和一个端面模板（4）；S3：在所述两个侧面模板（3）和所述端面模板（4）的一面上刷脱模剂；S4：将所述两个侧面模板（3）和所述端面模板（4）分别固定在所述两个侧面龙骨（1）和所述端面龙骨（2）的一面上；S5：将分别固定有所述两个侧面模板（3）的所述两个侧面龙骨（1）可拆卸对称固定在墙壁（5）的两侧预设位置；其中，所述两个侧面模板（3）均位于所述两个侧面龙骨（1）与所述墙壁（5）之间，所述两个侧面龙骨（1）与所述墙壁（5）均平行，所述两个侧面龙骨（1）的一部分与所述墙壁（5）重叠，对应部位的两个侧面模板（3）分别紧贴所述墙壁（5）的两侧，所述两个侧面龙骨（1）的另一部分伸出所述墙壁（5）预设距离；S6：将固定有所述端面模板（4）的所述端面龙骨（2）的两侧边缘分别与伸出所述墙壁（5）的部分所述两个侧面龙骨（1）的边缘可拆卸固定；其中，所述端面龙骨（2）与所述两个侧面龙骨（1）以及所述墙壁（5）均垂直，所述端面模板（4）位于所述端面龙骨（2）与所述墙壁（5）的端面之间，且所述端面模板（4）与所述墙壁（5）的端面之间留有用于浇筑混凝土以形成构造柱的预设间隙（6）。2.根据权利要求1所述的填充墙构造柱的支模方法，其特征在于，在所述S5中，通过至少一个连墙固定件（7）将所述两个侧面龙骨（1）可拆卸对称固定在所述墙壁（5）的两侧预设位置。3.根据权利要求2所述的填充墙构造柱的支模方法，其特征在于，所述连墙固定件（7）包括一根螺杆（71）、两个螺帽（72）、两套相互平行且分别位于所述墙壁（5）两侧的钢筋支架（73）、两个小尺寸方钢（74）、两个大尺寸方钢（75）和两个垫片（76）；所述两个小尺寸方钢（74）分别焊接固定在所述两个钢筋支架（73）的同一端，所述两个大尺寸方钢（75）分别焊接固定在所述两个钢筋支架（73）的另一端；在所述S5中，使用所述连墙固定件（7）通过以下步骤将所述两个侧面龙骨（1）可拆卸对称固定在所述墙壁（5）的两侧预设位置：S5-1：将所述螺杆（71）的一端依次穿过一套所述钢筋支架（73）、所述墙壁（5）以及另一套所述钢筋支架（73）；S5-2：将所述两个小尺寸方钢（74）分别压在所述两个侧面模板（3）上，同时将所述两个大尺寸方钢（75）分别压在所述墙壁（5）的左侧和右侧；S5-3：将所述两个垫片（76）分别套在所述螺杆（71）的两端；S5-4：使用所述两个螺帽（72）分别从所述螺杆（71）两端对拉拧紧。4.根据权利要求1所述的填充墙构造柱的支模方法，其特征在于，在所述S6中，通过多个插销（8）与多个套筒（9）的配合将所述端面龙骨（2）的两侧边缘分别与伸出所述墙壁（5）的部分所述两个侧面龙骨（1）的边缘可拆卸固定；所述多个套筒（9）分别焊接固定在所述端面龙骨（2）的两侧边缘以及伸出所述墙壁（5）的部分所述两个侧面龙骨（1）的边缘上；其中，位于所述端面龙骨（2）的两侧边缘上的所述套筒（9）与位于伸出所述墙壁（5）的部分所述两个侧面龙骨（1）的边缘上的套筒（9）之间位置交错且上下对齐，至少两个交错设置且上下对齐的套筒（9）共用一个所述插销（8）。5.根据权利要求1~4中任一项所述的填充墙构造柱的支模方法，其特征在于，在所述S6之后，还包含以下步骤：S7：在所述两个侧面模板（3）与所述端面模板（4）的交接处分别贴上海绵条。6.一种填充墙构造柱的支模结构，其特征在于，包括长方形的由方钢焊接而成的两个侧面龙骨（1）和一个长度较短的由方钢焊接而成的端面龙骨（2），分别与所述两个侧面龙骨（1）和所述端面龙骨（2）的形状和尺寸对应相同的两个侧面模板（3）和一个端面模板（4）；所述两个侧面模板（3）和所述端面模板（4）分别固定在所述两个侧面龙骨（1）和所述端面龙骨（2）的一面上；固定有所述两个侧面模板（3）的所述两个侧面龙骨（1）可拆卸对称固定在墙壁（5）的两侧预设位置，其中，所述两个侧面模板（3）均位于所述两个侧面龙骨（1）与所述墙壁（5）之间，所述两个侧面龙骨（1）与所述墙壁（5）均平行，所述两个侧面龙骨（1）的一部分与所述墙壁（5）重叠，对应部位的两个侧面模板（3）分别紧贴所述墙壁（5）的两侧，所述两个侧面龙骨（1）的另一部分伸出所述墙壁（5）预设距离；固定有所述端面模板（4）的所述端面龙骨（2）分别与伸出所述墙壁（5）的部分所述两个侧面龙骨（1）的边缘可拆卸固定；其中，所述端面龙骨（2）与所述两个侧面龙骨（1）以及所述墙壁（5）均垂直，所述端面模板（4）位于所述端面龙骨（2）与所述墙壁（5）的端面之间，且所述端面模板（4）与所述墙壁（5）的端面之间留有用于浇筑混凝土以形成构造柱的预设间隙（6）；所述固定有所述两个侧面模板（3）的所述两个侧面龙骨（1）通过至少一个连墙固定件（7）可拆卸对称固定在所述墙壁（5）的两侧预设位置；所述连墙固定件（7）包括一根螺杆（71）、两个螺帽（72）、两套相互平行且分别位于所述墙壁（5）两侧的钢筋支架（73）、两个小尺寸方钢（74）、两个大尺寸方钢（75）和两个垫片（76）；所述两个小尺寸方钢（74）分别焊接固定在所述两个钢筋支架（73）的同一端，所述两个大尺寸方钢（75）分别焊接固定在所述两个钢筋支架（73）的另一端；在使用所述连墙固定件（7）将所述两个侧面龙骨（1）可拆卸对称固定在所述墙壁（5）的两侧预设位置后，所述螺杆（71）穿过所述墙壁（5）且两端伸出到所述墙壁（5）两侧，所述两套钢筋支架（73）分别穿过所述螺杆（71）的两端，且所述两个小尺寸方钢（74）分别压在所述两个侧面模板（3）上，同时所述两个大尺寸方钢（75）分别压在所述墙壁（5）的左侧和右侧，所述两个垫片（76）分别套在所述螺杆（71）的两端并位于所述两套钢筋支架（73）的外侧，所述两个螺帽（72）分别从所述螺杆（71）的两端对拉拧紧；所述端面龙骨（2）的两侧边缘与伸出所述墙壁（5）的部分所述两个侧面龙骨（1）的边缘之间通过多个插销（8）和多个套筒（9）的配合可拆卸连接固定。7.根据权利要求6所述的填充墙构造柱的支模结构，其特征在于，所述多个套筒（9）分别焊接固定在所述端面龙骨（2）的两侧边缘以及伸出所述墙壁（5）的部分所述两个侧面龙骨（1）的边缘上；其中，位于所述端面龙骨（2）的两侧边缘上的所述套筒（9）与位于伸出所述墙壁（5）的部分所述两个侧面龙骨的边缘上的套筒（9）之间位置交错且上下对齐，至少两个交错设置且上下对齐的套筒（9）共用一个所述插销（8）。8.根据权利要求6和7中任一项所述的填充墙构造柱的支模结构，其特征在于，还包含多条海绵条，各所述海绵条分别粘贴固定在所述两个侧面模板（3）与所述端面模板（4）的交接处。
