一种新型彩钢夹芯板的制作方法

本发明属于钢结构技术领域，尤其是涉及一种新型彩钢夹芯板。

背景技术：

彩钢板既具有钢铁材料机械强度高，易成型的性能，又兼有涂层材料良好的装饰性和耐腐蚀性，是当今世界推荐的新兴材料，由于其具有重量轻、强度高等优良性能，因此普遍应用于建筑领域内，但普通彩钢板的防火性能较差，因此提高新型彩钢夹芯板的防火性能具有重要的应用价值。

技术实现要素：

有鉴于此，本发明旨在提出一种新型彩钢夹芯板，能有效阻断火源的扩散，对火势有很强的抑制作用。

为达到上述目的，本发明的技术方案是这样实现的：

一种新型彩钢夹芯板，包括外层彩钢板、中层夹芯板、中空板层、岩棉防火层、隔音层和隔热板，所述中层夹芯板的上下两侧分别设有密闭的中空板层，中空板层内充装有氮气，中空板层外侧涂有阻燃材料，中空板层的两端安装有电动阀门，电动阀门与控制器连接；

所述中层夹芯板的四周设有矩形条板，四个矩形条板依次首尾拼接构成外部支撑框，在外部支撑框的水平和竖直轴线上分别设有互相垂直交叉的矩形镶嵌槽，矩形镶嵌槽内安装有隔磁钢片，所述矩形镶嵌槽将中层夹芯板分割成四个矩形结构，每个矩形结构的每条边内侧均安装有永磁铁片，每个矩形结构的四个永磁铁片靠矩形中心一侧的磁极的极性均相同，所述矩形镶嵌槽内填充有粘接的膨胀聚苯乙烯泡沫颗粒；

所述中空板层的外侧设有岩棉防火层，岩棉防火层内间隔均匀的分布有若干圆筒状空心孔，圆筒状空心孔内涂有阻燃剂，岩棉防火层内设有隔音层，外层彩钢板和岩棉防火层之间分别设有隔热板，各板层之间均通过防火胶胶合。

进一步的，所述隔热板的两端分别设有燕尾雄槽，中层夹芯板的两端通过螺钉分别连接有燕尾雌槽，一块隔热板上的燕尾雄槽和相邻排列的下一块中层夹芯板上连接的燕尾雌槽相互配合连接。

进一步的，所述阻燃剂为珍珠岩。

进一步的，所述隔音层中填充有隔音材料。

进一步的，所述外层彩钢板的外侧设有PVC装饰板。

进一步的，所述PVC装饰板的外表面涂有防静电膜。

相对于现有技术，本发明所述的新型彩钢夹芯板重量轻、强度高，能有效阻断火源的扩散，对火势有很强的抑制作用，提高了整体彩钢板的抗火能力，板层间还设有隔音层，具有良好的隔音效果。

附图说明

构成本发明的一部分的附图用来提供对本发明的进一步理解，本发明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中：

图1为本发明所述的新型彩钢夹芯板的结构示意图；

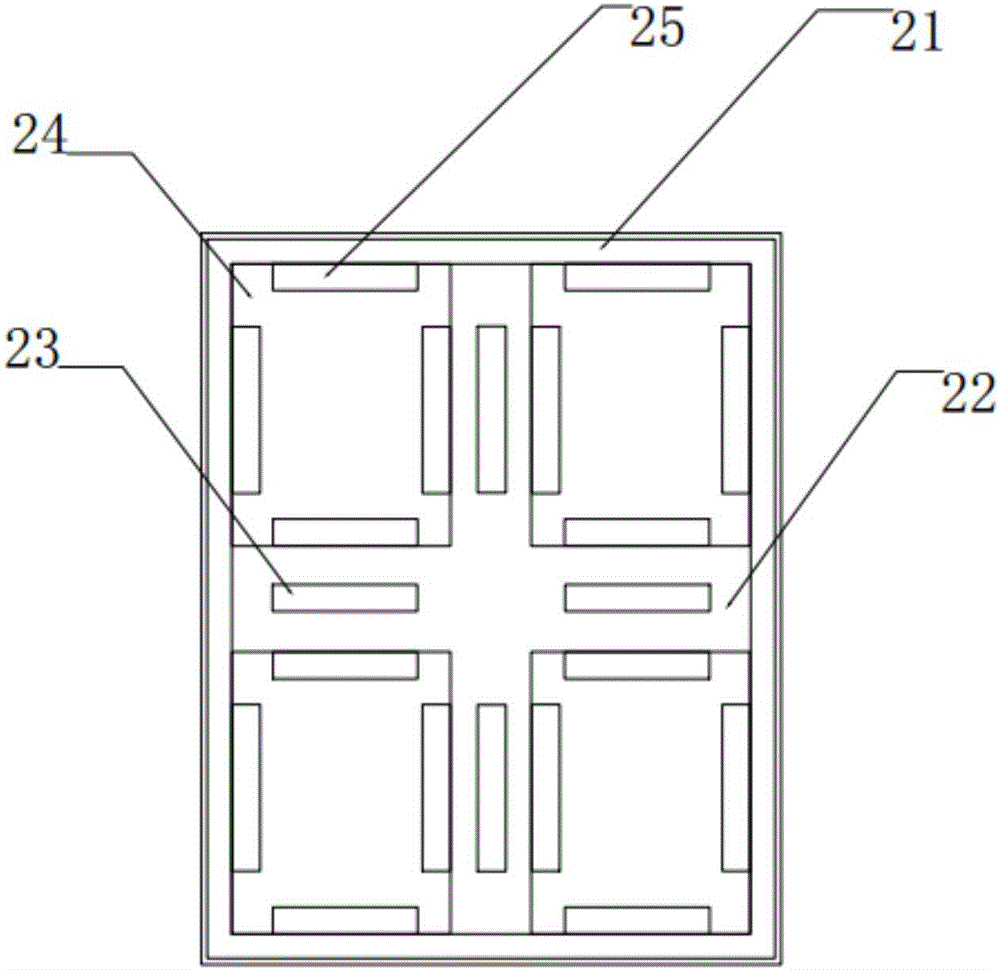

图2为本发明所述的中层夹芯板的结构示意图。

附图标记说明：

1-外层彩钢板；2-中层夹芯板；21-外部支撑框；22-矩形镶嵌槽；23-隔磁钢片；24-矩形结构；25-永磁铁片；26-聚苯乙烯泡沫颗粒；3-中空板层；4-岩棉防火层；5-隔音层；6-隔热板。

具体实施方式

需要说明的是，在不冲突的情况下，本发明中的实施例及实施例中的特征可以相互组合。

在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本发明中的具体含义。

下面将参考附图并结合实施例来详细说明本发明。

如图1、2所示，一种新型彩钢夹芯板，包括外层彩钢板1、中层夹芯板2、中空板层3、岩棉防火层4、隔音层5和隔热板6，所述中层夹芯板2的上下两侧分别设有密闭的中空板层3，中空板层3内充装有氮气，中空板层3外侧涂有阻燃材料，中空板层3的两端安装有电动阀门，电动阀门与控制器连接；

所述中层夹芯板2的四周设有矩形条板，四个矩形条板依次首尾拼接构成外部支撑框21，在外部支撑框21的水平和竖直轴线上分别设有互相垂直交叉的矩形镶嵌槽22，矩形镶嵌槽22内安装有隔磁钢片23，所述矩形镶嵌槽22将中层夹芯板分割成四个矩形结构24，每个矩形结构24的每条边内侧均安装有永磁铁片25，每个矩形结构24的四个永磁铁片25靠矩形中心一侧的磁极的极性均相同，所述矩形镶嵌槽22内填充有粘接的膨胀聚苯乙烯泡沫颗粒26；

所述中空板层3的外侧设有岩棉防火层4，岩棉防火层4内间隔均匀的分布有若干圆筒状空心孔41，圆筒状空心孔41内涂有阻燃剂，岩棉防火层4内设有隔音层5，外层彩钢板1和岩棉防火层4之间分别设有隔热板6，各板层之间均通过防火胶胶合。

上述隔热板6的两端分别设有燕尾雄槽，中层夹芯板2的两端通过螺钉分别连接有燕尾雌槽，一块隔热板6上的燕尾雄槽和相邻排列的下一块中层夹芯板2上连接的燕尾雌槽相互配合连接。

上述阻燃剂为珍珠岩。

上述隔音层5中填充有隔音材料。

上述外层彩钢板1的外侧设有PVC装饰板。

上述PVC装饰板的外表面涂有防静电膜。

当火势过大时，通过控制器开启中空板层3两端的电动阀门，氮气溢出，加强新型彩钢夹芯板的耐火程度，为现场逃生、施救提供宝贵的时间。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
