一种智慧城市的智能公交驿站的制作方法

本实用新型属于公交站技术领域，具体涉及一种智慧城市的智能公交驿站。

背景技术：

公交系统为人们出行带来了巨大的便利，同时公交系统的推广和应用为能源的节约做出了极大的贡献。

随着公交系统的出现，人们的出行越来越方便，我们只需走到特定的公交站牌，即可搭乘公交出行，对于传统的公交站台，其主要的作用是形成一个标志以及遮雨遮阳，在站台里还可以看到纸质显示的每辆公交车概况，乘客通过纸质显示的方式只能看到停留该站的公交车以及途经的其他站台。然而现有的公交站台存在着如下问题：不具有售货功能，不能满足乘客的需求；现有公交站不能实时显示每辆公交车的位置信息以及不能进行语音进行提示的问题；以及不能够实时监控乘客流量以及实时监控的问题。

技术实现要素：

本实用新型为了解决现有公交站存在的上述问题；而提供一种智慧城市的智能公交驿站，能够进行自动售货，对站台的乘客流量进行检测以及能够实时显示每辆公交车的位置信息，提高乘客的便利性。

为解决上述技术问题，本实用新型所采用的技术方案是：一种智慧城市的智能公交驿站，包括设置在地基上的站牌基体，所述站牌基体上的上端配设有站牌挡棚，所述站牌基体设置有广告位和LED显示屏，其特征在于，所述站牌基体配设有乘客数据统计系统、报站系统和自动售货装置；所述乘客数据统计系统包括安装在广告位顶端的摄像头，所述摄像头里面安装有红外线感应器，所述站牌基体上还安装有电脑主机，所述摄像头和红外线感应器与电脑主机电连接，所述电脑主机内还安装有用于将红外线感应器检测到的乘客流量信息无线传递给公交公司的4G卡；所述报站系统包括信息采集端、信息处理端和信息显示端，所述信息采集端包括设置在公交车上的GPS定位系统和设置在站牌基体上的红外线感应器；所述信息显示端包括LED显示屏，所述信息处理端包括电脑主机，所述GPS定位系统、红外线感应器和LED显示屏与电脑主机连接，所述LED显示屏接收电脑主机发送的车辆信息并将车辆信息进行显示；所述自动售货装置设置在广告位的内部，所述自动售货装置包括左右对称设置的货架，所述货架上设置有多个上下并排用于放置不同货物的环状输送带，所述环状输送带配设有用于带动环状输送带转动的输送电机，两个货架之间设置有能够上下移动的升降托盘，所述升降托盘配设有用于取出升降托盘中货物的取物口。

所述站牌基体上设置有两个广告位，所述LED显示屏设置在两个广告位之间；其中一个广告位的左上角安装有摄像头，另一广告位的右上角安装有摄像头。

所述信息显示端还包括喇叭，所述喇叭与电脑主机电连接。

所述升降托盘套设有升降丝杆，所述升降丝杠连接有升降电机。

所述升降托盘还配设有两条竖直方向设置的升降导轨。

所述广告位的下方设置有百叶窗，所述百叶窗内安装有用于制冷的压缩机和用于加热的加热器。

所述取物口铰接有门；所述广告位的前侧的上端铰接有玻璃门，所述广告位的前侧的下端铰接有底门；所述广告位的侧后的上端铰接有便于放置货物的后门。

所述环状输送带的两侧配设有挡板。

所述站牌基体的左右两侧还分别设置有垃圾桶，所述垃圾桶的作用两侧设置有烟灰缸，所述垃圾桶的上端设置有用于放置盆栽的凹槽；所述垃圾桶包括依次设置的可回收垃圾箱、重污染垃圾箱和不可回收垃圾箱。

所述站牌挡棚的顶面设置有太阳能硅板；所述广告位内安装有蓄电池和逆变器，所述太阳能硅板与蓄电池连接，所述蓄电池还经逆变器与市电连接。

与现有技术相比，本实用新型具有以下有益效果：本实用新型的智慧城市的智能公交驿站，包括站牌基体，站牌基体配设有乘客数据统计系统、报站系统和自动售货装置。

本实用新型通过设置统计系统：每一乘客来到公交站台后，红外线感应器感应到后，将数据传输给电脑主机，电脑主机通过4G卡传输给公交公司，从而使得公交公司能够及时掌握各个公交站台的乘客流量信息，便于公交公司实施掌握各站台的情况，从而根据乘客流量的情况调配公交车辆，提高乘客出行的便利性。通过安装摄像头，摄像头每天记录的该公交站台的信息保存到电脑主机中，便于后续对公交站台出现的突发情况（老人晕倒、深夜抢劫范围等）进行取证。

本实用新型的报站系统：每一乘客来到公交站台后，红外线感应器感应到后，电脑主机通过喇叭对站台进行播放；同时通过ＧＰＳ定位系统将每辆公交车车次信息以及位置信息发送到ＬＥＤ显示屏上进行显示，还能够通过喇叭对公交车的信息进行语音播放，增加乘客与站台的互动。

本实用新型的自动售货装置：用户通过LED显示屏输入所需货物的产品编号，用微信或者支付宝完成付款后，输送带将相应的货物输送到中间位置，同时升降托盘在升降电机的带动下运行至相应的位置，从而将输送带上的货物输送到升降托盘中，然后升降电机带动升降托盘继续运动至取物口，从而完成整个销售过程。本实用新型能够进行自动售货，提高便利性，满足乘客的需求。

附图说明

图1是本实用新型一实施例的结构示意图；

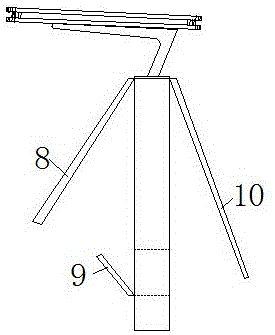

图2是本实用新型的侧视图示意图（此时玻璃门、底门和后门均处于打开状态，并且省略了垃圾桶）；

图3是图1中A 处的放大图示意图；

图4是本实用新型的自动售货装置的俯视图的局部示意图（省略了部分环状输送带）；

图5是图1的B处的放大图示意图；

图6是本实用新型的结构框图示意图；

图中标记：1、站牌基体，２、站牌挡棚，3、广告位，4、自动售货装置。41、环状输送带，42、升降托盘，43、升降丝杠，44、升降电机，45、升降导轨，46、输送电机、47、挡板，5、取物口，6、百叶窗，7、LED显示屏，8、玻璃门，9、底门，10、后门，11、太阳能硅板，12、垃圾桶，13、摄像头。

具体实施方式

下面结合实施例对本实用新型作进一步的描述，所描述的实施例仅仅是本实用新型一部分实施例，并不是全部的实施例。基于本实用新型中的实施例，本领域的普通技术人员在没有做出创造性劳动前提下所获得的其他所用实施例，都属于本实用新型的保护范围。

结合附图，本实用新型的智慧城市的智能公交驿站，包括设置在地基上的站牌基体1，所述站牌基体1上的上端配设有站牌挡棚2，所述站牌基体1设置有广告位3和LED显示屏7，所述站牌基体1配设有乘客数据统计系统、报站系统和自动售货装置；

所述乘客数据统计系统包括安装在广告位3顶端的摄像头13，所述摄像头里面安装有红外线感应器，所述站牌基体1上还安装有电脑主机，所述摄像头13和红外线感应器与电脑主机电连接，所述电脑主机内还安装有用于将红外线感应器检测到的乘客流量信息无线传递给公交公司的4G卡；

所述报站系统包括信息采集端、信息处理端和信息显示端，所述信息采集端包括设置在公交车上的GPS定位系统和设置在站牌基体1上的红外线感应器；所述信息显示端包括LED显示屏7，所述信息处理端包括电脑主机，所述GPS定位系统、红外线感应器和LED显示屏与电脑主机连接，所述LED显示屏7接收电脑主机发送的车辆信息并将车辆信息进行显示；

所述广告位3内安装有自动售货装置4，所述自动售货装置4包括左右对称设置的货架，所述货架上设置有多个上下并排用于放置不同货物的环状输送带41，所述环状输送带41配设有用于带动环状输送带转动的输送电机46，两个货架之间设置有能够上下移动的升降托盘42，所述升降托盘42配设有用于取出升降托盘中货物的取物口5，其中取物口还铰接有门。

其中本实用新型的LED显示屏的上部分用于显示车辆信息，下半部分用于显示货物的编码。

本实用新型通过设置统计系统：每一乘客来到公交站台后，红外线感应器感应到后，将数据传输给电脑主机，电脑主机通过4G卡传输给公交公司，从而使得公交公司能够及时掌握各个公交站台的乘客流量信息，便于公交公司实施掌握各站台的情况，从而根据乘客流量的情况调配公交车辆，提高乘客出行的便利性。通过安装摄像头，摄像头每天记录的该公交站台的信息保存到电脑主机中，便于后续对公交站台出现的突发情况（老人晕倒、深夜抢劫范围等）进行取证。

本实用新型的报站系统：每一乘客来到公交站台后，红外线感应器感应到后，电脑主机通过喇叭对站台进行播放；同时通过ＧＰＳ定位系统将每辆公交车车次信息以及位置信息发送到ＬＥＤ显示屏上进行显示，还能够通过喇叭对公交车的信息进行语音播放，增加乘客与站台的互动。

本实用新型的自动售货装置：用户通过LED显示屏输入所需货物的产品编号，用微信或者支付宝完成付款后，输送带将相应的货物输送到中间位置，同时升降托盘在升降电机的带动下运行至相应的位置，从而将输送带上的货物输送到升降托盘中，然后升降电机带动升降托盘继续运动至取物口，从而完成整个销售过程。本实用新型能够进行自动售货，提高便利性，满足乘客的需求。

作为本实用新型一种优选的方式，所述站牌基体1上设置有两个广告位，所述LED显示屏7设置在两个广告位3之间；其中一个广告位3的左上角安装有摄像头，另一广告位3的右上角安装有摄像头13。

所述信息显示端还包括喇叭，所述喇叭与电脑主机电连接；红外线感应器感应到后，电脑主机通过喇叭对站台进行播放；同时通过ＧＰＳ定位系统将每辆公交车车次信息以及位置信息发送到ＬＥＤ显示屏上进行显示，还能够通过喇叭对公交车的信息进行语音播放，增加乘客与站台的互动。

同时本实用新型的红外线感应器检测到人员靠近的时候，通过喇叭对站台信息以及垃圾分类信息进行播报。

本实用新型的升降托盘42套设有升降丝杆43，所述升降丝杠43连接有升降电机44，升降托盘42与升降丝杠43螺纹连接，升降电机44带动升降丝杠42转动，从而带动升降托盘42上下移动。

为了保证升降托盘升降过程运动的平稳性，所述升降托盘42还配设有两条竖直方向设置的升降导轨45。

为了防止货物在输送过程中出现滑落的情况，所述环状输送带41的两侧配设有挡板47。

作为本实用新型一种优选的方式，所述广告位3的下方设置有百叶窗6，所述百叶窗6内安装有用于制冷的压缩机和用于加热的加热器，通过压缩机能够像货物进行制冷，保证货物的保存；同时通过加热器能够防止在冬季出现货物冻坏的情况。

作为本实用新型一种优选的方式，LED显示屏、输送电机升降电机、压缩机和加热器配设有控制器，通过控制器实现系统的自动控制。

本实用新型的工作过程中，用户通过LED显示屏输入所需货物的产品编号，用微信或者支付宝完成付款后，输送带将相应的货物输送到中间位置，同时升降托盘在升降电机的带动下运行至相应的位置，从而将输送带上的货物输送到升降托盘中，然后升降电机带动升降托盘继续运动至取物口，从而完成整个销售过程。本实用新型能够进行自动售货，提高便利性，满足乘客的需求。

为了提高投放广告以及放置货物的方便性，所述广告位3的前侧的上端铰接有玻璃门8，所述广告位3的前侧的下端铰接有底门9，通过玻璃门和底门实现开启和关闭作用；所述广告位3的侧后的上端铰接有便于放置货物的后门10。

本实用新型的所述站牌基体1的左右两侧还分别设置有垃圾桶12，所述垃圾桶的作用两侧设置有烟灰缸，所述垃圾桶的上端设置有用于放置盆栽的凹槽；所述垃圾桶包括依次设置的可回收垃圾箱、重污染垃圾箱和不可回收垃圾箱。

所述站牌挡棚2的顶面设置有太阳能硅板11；所述广告位3内安装有蓄电池和逆变器，所述太阳能硅板与蓄电池连接，所述蓄电池还经逆变器与市电连接。通过太阳能对各个用电单位进行供电，节约能源，当蓄电池电力不足时，通过市电进行供电，提高本实用新型的实用性。
