一种太阳能光伏幕墙的制作方法

本实用新型属于建筑设计技术领域，具体涉及一种节能环保、转换效率高的太阳能光伏幕墙。

背景技术：

光伏幕墙系统是光伏建筑一体化研究的重点和难点。该系统是一种应变气候的建筑的围护结构，同时又可利用建筑立面提供的空间安装太阳能光伏板，将太阳能转化为电能，以缓解电网压力，可谓一举两得。

但是现有的太阳能板在光伏转换率方面一直不高，只有在强光下，光伏转换才会比较高，而光伏转换率低，这就直接影响了太阳能的转化，特别是阴天的时候，转换效率更低。而且当光伏幕墙吸收太阳光发电的时候，建筑立面会因为光伏板背板发热而温度升高，结果会导致建筑室内温度升高，夏季空调负荷加大，还会导致光伏构件发电效率的降低、使用寿命缩短。

技术实现要素：

本实用新型的目的在于提供一种节能环保、转换效率高的太阳能光伏幕墙。

本实用新型的目的是这样实现的，包括建筑外墙和光伏组件，所述光伏组件通过支撑件连接在建筑外墙上，且建筑外墙与光伏组件之间形成空腔，所述光伏组件与建筑外墙呈一定角度设置，所述光伏组件的外层玻璃表面凹凸不平，所述建筑外墙与光伏组件之间设置水流道，所述水流道的进水口连接自来水管。

本实用新型通过倾斜设置光伏组件，提高了采光效率；光伏组件的外层玻璃表面凹凸不平，通过折射原理使太阳光能够更集中，以提高光照强度，从而提高光伏转换率，使得人们在阴天等无强光的天气依然能够正常的使用太阳能板，光伏板背板散发的热量存储在空腔内，被水流道吸收来加热水流道内的冷水，被加热的水可用作生活用水，达到能源的充分利用，节能效果更明显。

附图说明

图1为本实用新型整体结构示意图；

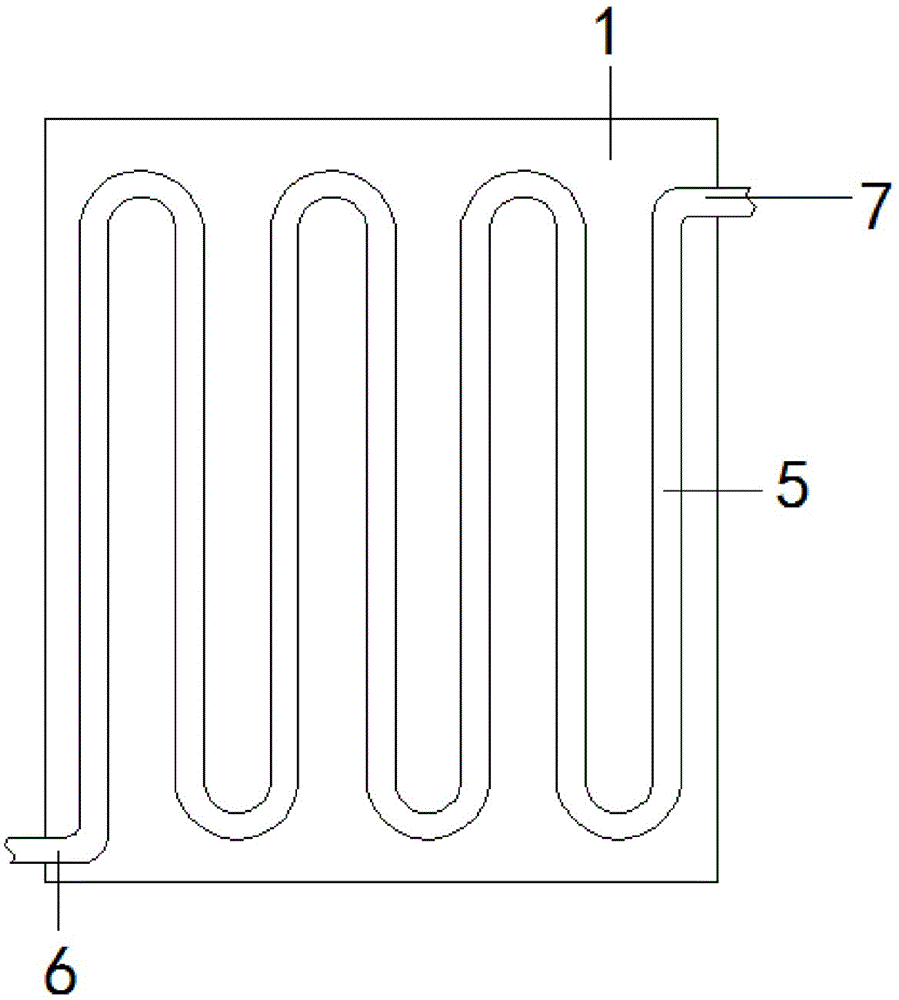

图2为水流道在建筑外墙上分布示意图；

图中：1-建筑外墙，2-光伏组件，3-支撑件，4-空腔，5-水流道，6-进水口，7-出水口。

具体实施方式

下面结合附图对本实用新型作进一步的说明，但不得以任何方式对本实用新型加以限制，基于本实用新型教导所作的任何变更或改进，均属于本实用新型的保护范围。

如图1~2所示，本实用新型包括建筑外墙1和光伏组件2，所述光伏组件2通过支撑件3连接在建筑外墙1上，且建筑外墙1与光伏组件2之间形成空腔4，所述光伏组件2与建筑外墙1呈一定角度设置，所述光伏组件2的外层玻璃表面凹凸不平，所述建筑外墙1与光伏组件2之间设置水流道5，所述水流道5的进水口6连接自来水管。

所述光伏组件2自上而下向着远离建筑外墙1的一侧倾斜，所述光伏组件2与建筑外墙1的夹角为4~10°。

所述水流道5蜿蜒设置在建筑外墙1表面。

所述水流道5为吸热材料制成。

所述空腔4为密闭空腔。

本实用新型的工作原理及工作过程如下：

本实用新型通过倾斜设置光伏组件，提高了采光效率；光伏组件的外层玻璃表面凹凸不平，通过折射原理使太阳光能够更集中，以提高光照强度，从而提高光伏转换率，使得人们在阴天等无强光的天气依然能够正常的使用太阳能板，光伏板背板散发的热量存储在空腔内，被水流道吸收来加热水流道内的冷水，被加热的水可用作生活用水，达到能源的充分利用，节能效果更明显。
