一种用于现浇混凝土楼梯的临边防护结构的制作方法

本实用新型涉及一种建筑工程施工过程中的临边防护，具体涉及一种建筑工程主体施工阶段现浇混凝土楼梯的临边防护。

背景技术：

在建筑工程施工过程中，安全生产是尤为重要的一项工作。由于图纸要求及施工工艺、工序的影响，施工现场会出现许多临边、洞口。为了保证现场人员的人身安全，落实好安全防护措施就尤为关键。其中主体施工过程中现浇混凝土楼梯的临边防护是相当重要的一部分，需要制定切实可行、优化合理的方案和措施。现行现浇混凝土楼梯临边防护多采用钢管加扣件组合成防护栏杆后固定在楼梯混凝土结构面上实现的。由于施工工艺、工序的影响，传统防护装置需多次重复安拆，每次安拆均需消耗大量人工；除了经济效益上的不足，更大的弊端在于当现场交叉施工致使传统现浇混凝土楼梯临边防护必须暂时拆除时，现浇混凝土楼梯的临边防护便处于“真空”状态，造成了巨大的安全隐患。

技术实现要素：

本实用新型要解决的技术问题是：提供一种用于现浇混凝土楼梯的临边防护结构，安拆方便，运输便捷，安全牢固，固定方式巧妙新颖，能解决传统现浇混凝土楼梯临边防护影响和阻碍其他施工工序作业的问题。

本实用新型的技术方案是：一种用于现浇混凝土楼梯的临边防护结构，所述防护结构包括安全防护栏，安全防护栏固定在现浇混凝土楼梯的侧面。

安全防护栏采用定型化折叠式安全防护栏。

安全防护栏前后两端底部侧壁设置有两个与现浇混凝土楼梯侧面连接的固定端。

固定端呈矩形，四个角开有圆孔，安全防护栏通过膨胀螺栓穿过圆孔固定在现浇混凝土楼梯侧面。

本实用新型的有益效果体现在：将传统防护装置的固定位置及防护形式进行革新，将防护装置的固定位置设置在现浇混凝土楼梯侧面，避免了不同施工工艺、工序在现浇混凝土楼梯上施工作业时受制于防护装置的安放位置而没有作业面的不利因素。实现现浇混凝土楼梯临边防护“一防到底”的目标，将现浇混凝土楼梯临边防护真空期缩到最短。

本实用新型避免了现浇混凝土楼梯临边防护多次重复安、拆消耗的资源浪费。本实用新型采用定型化折叠式安全防护栏，结构稳定、安装拆卸方便、运输便捷、可重复使用、外形美观显眼、便于大范围推广实施、具有较好的经济效益。

附图说明

图1是本实用新型的结构示意图；

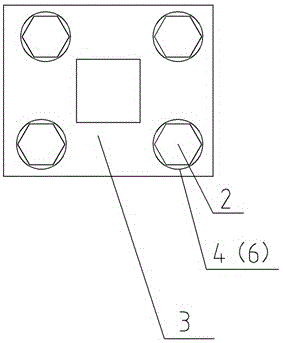

图2是固定在现浇混凝土楼梯侧面的临边防护结构固定端大样图；

图3是本实用新型三维结构示意图；

图4是本实用新型固定端与现浇混凝土楼梯侧面连接处大样图。

具体实施方式

如附图1～4所示，一种用于现浇混凝土楼梯临边防护结构，包括定型化折叠式安全防护栏1和膨胀螺栓2。上述定型化折叠式安全防护栏1前后两端底部侧壁设有两个矩形固定端3。上述矩形固定端3四个角开有圆孔4，膨胀螺栓2通过圆孔4将固定端3固定在现浇混凝土楼梯5侧面。

在安装上述固定在现浇混凝土楼梯侧面的临边防护结构时，包括以下步骤：

（1）利用电钻在已达到强度的现浇混凝土楼梯5侧面结构面上钻两组膨胀螺栓孔6，其中上述两组膨胀螺栓孔6的位置须同定型化折叠式安全防护栏安装在楼梯侧面时固定端上预制的对应圆孔4位置一致。

（2）定型化折叠式防护栏1置于楼梯5侧面，使其固定端每个预制圆孔4位置与混凝土结构面上膨胀螺栓孔6位置重合。

（3）将膨胀螺栓2穿过固定端的圆孔4后钉入膨胀螺栓孔内6，并拧紧膨胀螺栓2。
