混凝土浇筑面层抹面与铺膜养护合一的专用拖耙的制作方法

本实用新型属于建筑工程领域，特别涉及一种混凝土浇筑面层抹面与铺膜养护合一的专用拖耙。

背景技术：

随着社会的日益进步，城市建设飞速发展，建筑业作为支柱产业，蓬勃发展，作为传统的钢筋混凝土结构体系大量的使用，每年完成的建造工作量呈跳跃式增长；由于原材料质量的下降和劳动力观念的转变，现浇混凝土板的施工质量通病发生频率相当高，为混凝土施工质量控制带来很大压力；同时，伴随着对施工工期的要求越来越高和人工成本的不断提升，促使施工企业寻求改进施工工艺，创新施工器具，以减少混凝土质量通病、简化施工工序、缩短施工工期的同时，提高效率，节约材料和人工费用，降低施工成本。

现阶段，混凝土现浇板浇筑中，当混凝土振捣密实和刮尺进行面层找平后，通常使用机械抹面和人工抹面，之后再铺设薄膜养护；其缺点在于：抹面与铺膜分两道工序实施，铺设薄膜时不可避免的踩在混凝土面上以及易失误操作从而破坏混凝土面层，后续还需二次修补，消耗一定的劳动力与材料。

因此，结合工程实际，研发出本实用新型，通过采用新的施工设施以改进施工工艺，有效解决上述问题，该专用拖耙的使用具有以下优点：1、专用拖耙所用材料取材方便，制作简单，使用方便；2、进行混凝土面层抹面的过程中，可同步覆盖薄膜养护混凝土，提高了工作效率。3、及时进行薄膜覆盖，避免混凝土水分过度蒸发，有效控制混凝土结构裂缝的形成，提高了施工质量；4、避免二次抹面、摊铺薄膜造成混凝土面层的破坏情况出现，有效进行成品保护；5、在提高工作效率的同时，减少劳动力投入，进行废物利用，节约人工与材料成本。该专用拖耙以其较好的应用性与推广性，对工程施工具有积极意义。

技术实现要素：

本实用新型的目的在于克服现有技术中的缺陷，提供了一种简单有效的混凝土浇筑面层抹面与铺膜养护合一的专用拖耙。

一种混凝土浇筑面层抹面与铺膜养护合一的专用拖耙，其特征在于，所述拖耙主要由手持把杆、抹面板和薄膜三角滚架组成，手持把杆包括把手段和固定段；固定段底部设有抹面板，在把手段下部靠近固定段的位置焊接倒刺型挂钩；薄膜三角滚架包括三角架、滚轴和薄膜卷；薄膜卷套入滚轴内，滚轴设于三角架的底边，薄膜三角滚架整体挂于倒刺型挂钩上。

进一步地，手持把杆材质为螺纹钢或镀锌管。手持把杆可采用Φ25废旧螺纹钢或D25镀锌管，加工形成折线型，长直段为把手段，短直段为固定段，两段之间形成一定夹角。

进一步地，抹面板为表面平整、具有一定长宽尺寸的木模板。

倒刺型挂钩材质可以为螺纹钢。

三角架为等腰三角架，底边具有开口，滚轴嵌入开口连接于三角架上。在一个具体实施例中，薄膜三角滚架采用废旧Φ12螺纹钢加工形成开口式等腰三角架，并采用废旧D25镀锌管制作滚轴，薄膜卷套入滚轴，滚轴嵌入开口式等腰三角架中，薄膜三角滚架挂于挂钩上。

施工过程中，抹面板在后，薄膜卷在前，施工人员在使用抹面板进行混凝土面层抹平并向后退的同时，薄膜卷随着后退方向进行滚动，摊铺薄膜，对已完成抹面的混凝土面层进行覆盖养护。使用过程中拖动抹面板使混凝土面层平整、光洁，同时自动铺上一层塑料薄膜，同步完成养护，避免二次作业。

采用平整轻薄又具有一定长宽尺寸的抹面板，可增加抹面板与混凝土面层的接触面积，使抹面方便快捷。自动铺膜设计可提高施工效率，抹面、铺膜一次性完成，有利于对现浇混凝土的成品保护。

本实用新型所用材料可使用现场废钢材与模板制作，提高废物利用率，节约成本。

本实用新型具有以下优点：1、可以按照建筑规模要求现场采用废旧钢筋和模板批量生产制作成型的抹面铺膜拖耙，取材方便、制作方便；2、使用时，只需工人稍加练习即可熟练掌握操作方法，使用简单、操作性强；3、能在抹面的同时进行铺膜，简化了工序，缩短了施工周期，显著减少混凝土施工质量通病，提高工效、质量易控；4、节约了材料和人工费用，有效减低了建造成本。

附图说明

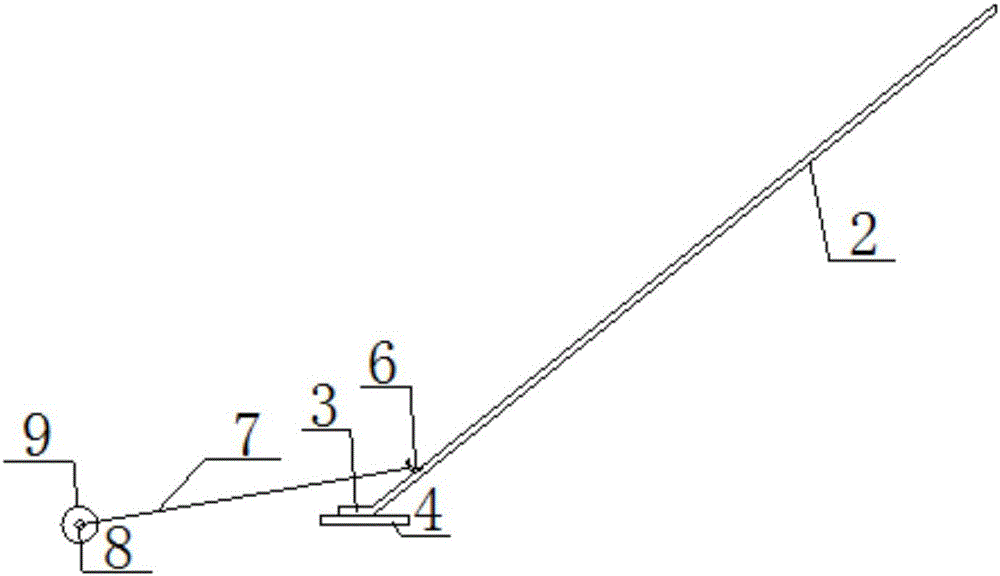

图1是本实用新型的结构示意图。

图2是图1所示拖耙的侧面示意图。

图3是薄膜三角滚架分解图。

具体实施方式

如图1所示的混凝土浇筑面层抹面与铺膜养护合一的专用拖耙，手持把杆1采用1600mm~1900mm的Φ25螺纹钢加工形成折线型，其中1500mm~1800mm长度的把手段2与100mm长度的固定段3形成135度~150度夹角。固定段3与1000mm×200mm木模板材质抹面板4采用8#镀锌铁丝5分前后两处进行绑扎固定。在距离固定段3以上150mm处的把手段上斜向焊接一段Φ12螺纹钢，形成倒刺型挂钩6。采用Φ12螺纹钢加工形成开口式等腰三角架7，该三角架底边开口，开口长度为薄膜卷宽度，两端各留置100mm钢筋端头，取长度大于薄膜卷宽度100mm的D25镀锌管作为滚轴8，将该滚轴8套入薄膜卷9中心纸筒内，再将该滚轴8两端嵌入三角架底边两端的端头中，整体形成薄膜三角滚架，挂置于挂钩6上，并通过铁丝绑扎进行限位，避免三角滚架脱钩。

施工过程中，抹面板在后，薄膜卷在前，施工人员在使用抹面板进行混凝土面层抹平并向后退的同时，薄膜卷随着后退方向进行滚动，摊铺薄膜，对已完成抹面的混凝土面层进行覆盖养护。
