单层膜充气帐篷的制作方法

本实用新型属于充气帐篷领域，尤其涉及一种单层膜充气帐篷。

背景技术：

对于户外商业推广活动，如产品展示会、临时游乐场，需搭建临时建筑体以形成室内活动场地。建筑体搭建不仅耗费时间长，且成本较高，活动结束后必须拆除，不能重复利用。大型充气帐篷的出现为临时室内场地的搭建带来了新的方向，不仅搭建快，而且耗材少。可以在不同的地区、地点多次反复使用，大幅度降低搭建成本。充气帐篷通常包括外膜、出入门及充气系统，充气系统为外膜充气，借助内部的气压来实现外膜的支撑，使外膜内部形成活动空间。现有的充气帐篷由于技术受限，其体积有限且造型单一，不能满足活动及宣传需求。充气系统多采用高功率玩具风机作为单一充气装置，其能耗高、噪音大。室外气温的变化导致内部气压发生剧烈变化，场地内舒适性低，甚至影响使用安全性。

技术实现要素：

本实用新型针对现有的充气帐篷噪音大，内部气压随温度变化的技术问题，提出一种设置有气压监测控制系统，内部气压稳定，且体积大、噪音小的单层膜充气帐篷。

为了达到上述目的，本实用新型采用的技术方案为：

一种单层膜充气帐篷，包括外膜、出入门及充气系统，充气系统为外膜充气，内部形成活动空间。还包括气压监测控制系统，所述充气系统包括多组充气风机，所述气压监测控制系统包括气压监测控制器，气压监测控制器的输入端连接气压检测装置及电源，输出端连接充气风机，为充气系统供电并调整充气风机的运行状态。

作为优选，还包括由2-4台换气风机组成的新风换气系统。

作为优选，所述出入门包括作为入口的旋转门和作为出口的双层通道门。

作为优选，外膜底部内侧和外侧均设置负载系统，所述负载系统为定距排列的重物袋。

作为优选，所述外膜为单层阻燃PVC夹网布。

作为优选，所述外膜充气后为鲸鱼造型。

作为优选，所述出入门还包括设置在鲸鱼尾部的旋转应急门及货运通道。

作为优选，所述外膜底部面积为300-800平方米

作为优选，所述外膜顶部内壁设置有悬挂物品的吊装点。

与现有技术相比，本实用新型的优点和积极效果在于：

1、该充气帐篷在安装充气前包装体积小，便于仓储运输，可大幅度节约仓储和运输的成本；安装完成后，可以释放巨大的体积，完全可以满足使用者对临时活动场地的空间需求。

2、内部加设气压监测系统和新风换气系统，实时调整内部气压，保证内部气压稳定，同时保证室内空气新鲜，安全系数高。

3、旋转门及双层通道门的科学排布，可保障大流量人群的进出需求。

4、该充气帐篷的外形可根据宣传主题等进行设计，其占地面积可以为80-800平方米，可用于大型展览会所、救灾防汛、部队露营、野战医院和各种演出场所，也可以做各种广告的宣传。

附图说明

图1为本实用新型充气帐篷的结构示意图；

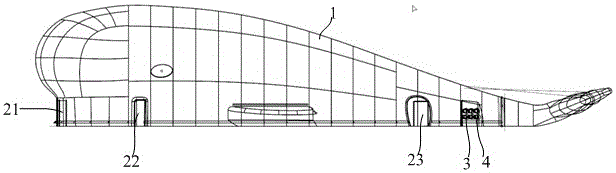

图2为本实用新型充气帐篷的主视图；

图3为本实用新型充气帐篷的俯视图；

以上各图中：1、外膜；2、出入门；21、旋转门；22、双层通道门；23、应急旋转门；3、充气系统；4、新风换气系统。

具体实施方式

为了更好的理解本实用新型，下面结合附图和实施例做具体说明。

实施例：如图1至图3所示，一种单层膜充气帐篷，包括外膜、出入门、充气系统、气压监测控制系统及新风换气系统。本实施例外膜充气后为鲸鱼形状，包括鱼头、鱼尾和鱼鳍，以鲸鱼、海洋为设计主题，应用于商业广告活动。外膜包括为单层结构，材质采用阻燃PVC夹网布。其韧性好，具有阻燃性能，单层膜即可满足强度要求，自身重量小，减少充气系统能耗。

充气系统为外膜充气，气压支撑外膜使其内部形成活动空间。充气系统和气压监测控制系统主要功能为保障鲸鱼外膜实现良好的、符合标准的气压支撑。充气系统包括设置在鱼尾两侧的多组充气风机，气压监测控制系统的核心组成部分为气压监测控制装置，它由气压检测仪及气压监测控制器组成。气压监测控制器的输入端连接气压检测仪，气压监测控制器的输出端连接充气风机并控制风机的运行状态。气压检测仪实时监测内部气压并传输给气压监测控制器，气压监测控制器将实际气压值与设定气压值进行对比，当帐篷内部气压不符合设定值时，气压监测系统调整风机组的运转速度、运转形式、运转数量，使内部气压得到快速恢复设定值，保障充气帐篷的安全运行。当户外温度的快速升高，帐篷内部的气压迅速升高，这时气压监控系统会快速降低充气风机的工作速度，或者停掉某一组或几组充气风机使内部气压恢复正常状态。如果停掉的充气风机无法满足释放气压的能力，则气压监测系统可以自动控制充气风机反转排压，使帐篷内气压迅速恢复至标准值。

为使帐篷内空气流通，保证室内空气新鲜，还设置有新风换气系统，换气系统由4台换气风机组成，2台换气风机为一组，一组风机为帐篷内部输送新鲜空气，另外一组排出内部空气，能够充分保证帐篷内部的空气新鲜度。充气风机和换气风机均采用静音风机，降低噪音。

本实施例所述的鲸鱼形充气帐篷安装完成后，可以释放巨大的体积，可容纳上千人，完全可以满足使用者对临时活动场地的空间需求。为满足大量人流快速进出，同时保障室内保气性，所述鱼头处设置有两个旋转门，作为入口。在外膜旋转门安装位置预留有膜结构连接片，此连接片通过螺栓与旋转门的侧边框进行连接固定，保证其密封性。两鱼鳍前部设置双层通道门，作为出口。当使用者出入双层通道门时，先推开或拉开一扇门，进入通道中，此后被打开的这扇门就会自动关闭。人走到另外一扇门门前并打开，走出帐篷或进入室内，保证了帐篷内的气密性。入口和出口位置分离，且两出口位于两侧，即使大量人群进出，也不会相互妨碍，进出流畅。为增加安全性，所述鱼尾两侧还设置有应急逃生的旋转应急门。鱼尾部还设置有货运通道，充分保障安全向膜结构内部输送物料。

充气帐篷的稳定性是其重要参数之一，本实施例素数的充气帐篷外膜底部内侧和外侧均设置负载系统，即在外膜接触地面处定距排列重物袋。重物袋的数量可根据当地风力计算，如使其能够在8级风的条件下稳定工作，外部和内部均为每米负载150kg重物，如沙袋为25kg/个，每米放置6袋。

帐篷顶部还设置有多个内部吊装点，通过对内顶的悬挂布局，充分满足使用者的装饰需求。使用者可参考吊装点布局设计，悬挂装饰物、灯光等设施。

本实用新型所述的充气帐篷外形可根据需求设计为多种形状，其占地面积可大可小，小到30-90平方米，大到100-800平方米。本实施例所述的鲸鱼形充气帐篷的主体底部面积为470m²，尾部底部面积为10.5m²，合计为480.5m²，可容纳千人。

本实施例所述的充气帐篷在安装充气前包装体积小，便于仓储运输，可大幅度节约仓储和运输的成本；安装完成后，可以释放巨大的体积，完全可以满足使用者对临时活动场地的空间需求。安装拆卸速度快，可以在不同的地区、地点多次反复使用，大幅度降低成本。内部加设气压监测系统和新风换气系统，实时调整内部气压，保证内部气压稳定，同时保证室内空气新鲜，安全系数高。旋转门及双层通道门的科学排布，可保障大流量人群的进出需求。该充气帐篷的外形可根据宣传主题等进行设计，可用于大型展览会所、救灾防汛、部队露营、野战医院和各种演出场所，也可以做各种广告的宣传。

以上所述，仅是本实用新型的较佳实施例而已，并非是对本实用新型作其它形式的限制，任何熟悉本专业的技术人员可能利用上述揭示的技术内容加以变更或改型为等同变化的等效实施例应用于其它领域，但是凡是未脱离本实用新型技术方案内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与改型，仍属于本实用新型技术方案的保护范围。
