压力机模具固定装置的制作方法

本实用新型涉及一种压力机模具固定装置，属于耐火砖用模具技术领域。

背景技术：

压力机在压制过程中，由于耐火转的砖型品种较多，更换模具的次数比较频繁，同时模具更换好后必须固定在工作台面上，要求固定平稳和牢固，现有的方法是用长螺杆和压板把模具固定好，但是由于紧固螺栓的空间有限，固定时间较长，影响了更换模具的效率，不利于生产效率的提高。

技术实现要素：

根据以上现有技术中的不足，本实用新型要解决的技术问题是：提供一种压力机模具固定装置，具有安全可靠、使用方便、更换模具所需时间短的特点。

本实用新型所述的压力机模具固定装置，包括压力机模具，压力机模具的底部设有工作台，顶部两侧设有压板，工作台和压板通过长螺杆实现串连，工作台和压板中间同时还设有螺旋千斤顶，螺旋千斤顶位于工作台的边缘侧。

工作原理如下：

将压力机模具放在工作台上，找平位置后，用螺旋千斤顶把压板顶紧，模具就能够可靠的固定在工作台上，当需要更换模具时，降低螺旋千斤顶的高度，使得压板能够轻松得实现活动，然后进行压力机模具的更换。

本实用新型所具有的有益效果是：

本实用新型的技术方案简易可行，结构简单，缩短了更换模具的时间，原来更换一套模具需要近二十分钟，现在缩短到十分钟内，减轻了工人的劳动强度，提高了压砖产量。

附图说明

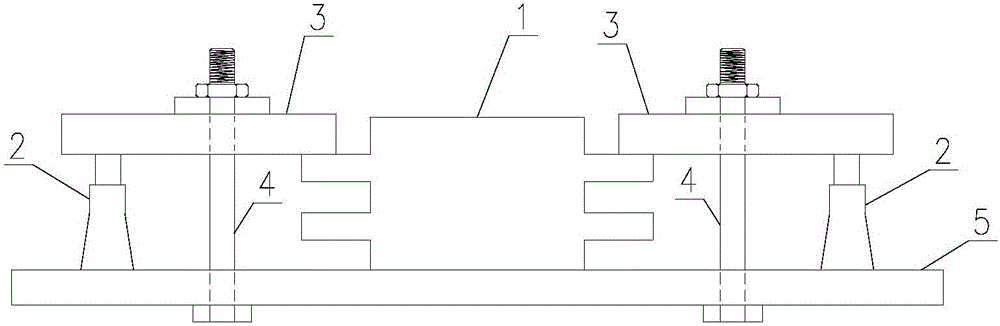

图1是本实用新型的侧视图；

图中：1、压力机模具；2、螺旋千斤顶；3、压板；4、长螺杆；5、工作台。

具体实施方式

下面结合附图对本实用新型的实施例做进一步描述：

如图1所示，压力机模具固定装置，包括压力机模具1，压力机模具1的底部设有工作台5，顶部两侧设有压板3，工作台5和压板3通过长螺杆4实现串连，工作台5和压板3中间同时还设有螺旋千斤顶2，螺旋千斤顶2位于工作台5的边缘侧。

将压力机模具1放在工作台5上，找平位置后，用螺旋千斤顶2把压板3顶紧，压力机模具1就能够可靠的固定在工作台5上，当需要更换压力机模具1时，降低螺旋千斤顶2的高度，使得压板3能够轻松得实现活动，然后进行压力机模具1的更换。
