自动砂墙机的制作方法

所属技术领域

本发明涉及建筑机械设备。

背景技术：

在新建建筑物时，在以砖块或混凝土为主体的墙面上需要用混凝土砂浆将其抹平已达到美观的效果，现有的技术是人工将混凝土砂浆以手工的方式将其抹在墙壁上，再以特制的方条以四个点距为准将其刮平，但此种操作方式费时费力，需要反复的对墙面填混凝土再刮平，且对操作工的技术要求较高，即便是技术较高的操作工也不能将墙面刮平到完全平整的要求，且在操作的时候方条反复的对刚抹平的墙壁进行刮动，容易使未定型的混凝土与墙面产生脱层，影响墙面的美观度和后期的强度。

技术实现要素：

为解决现有技术存在的不足，本发明提供了一种自动砂墙机，该设备由伸缩架，自动进刀系统和电动切割系统组成，伸缩架的高度可自由调节，在其四个角上设有定位角，自动进刀系统安装在伸缩架的中部，由电机驱动其做上下运动，电动切割系统安装在自动进刀系统上，由电机驱动其动作以对混凝土进行立面切割，设备使用时，将伸缩架的高度调节，使其定位角与墙壁上预先制作的平度点吻合，开启设备的启动按钮，此时电动切割系统工作后将墙面上多余的混凝土进行切割，自动进刀系统将电动切割系统缓慢的由下向上升起，到达设备行程的最高点时停止工作，该设备由四个定位角将其定位，电动切割系统随伸缩架对墙面进行立面平整度切割，使其墙面的平整度能达到较高的要求和增加工作效率，且不会损伤墙面与混凝土的结合度。

附图说明

下面结合附图对本发明做进一步详细的解释。

图1为该设备的正面结构图，

图2为侧面结构图，

图3为电动切割系统和自动进刀系统连接图，

图4为自动进刀系统结构图，

图5为电动切割系统结构图。

具体实施方式

根据图1可以看出，该设备由两边的伸缩架(1)和上下支撑构成的门字框，伸缩架(1)的高度可自由进行调节，伸缩架的四个角上设有定位角(2)，设备工作时以四个定位角接触墙面上的平度点而进行对设备的定位，伸缩架的两边对称设有扶手(3)，用于操作员将设备进行移动和固定，右边的扶手上设有启动开关(4)，启动开关为设备的操作控制开关，用于设备的进刀系统和切割系统的操作，自动进刀系统(5)的两端用滑槽固定在两侧的伸缩架(1)上，工作时通过电机驱动两端的绞盘收放钢索即可上下滑动，电动切割系统(6)安装在自动进刀系统(5)上，工作时通过电机驱动其高速摆动使其对墙面上多余的混凝土进行切割，电动切割系统(6)可随自动进刀系统(5)进行上下运动，根据驱动电机的配置，设备可采用蓄电池或交流电供电。

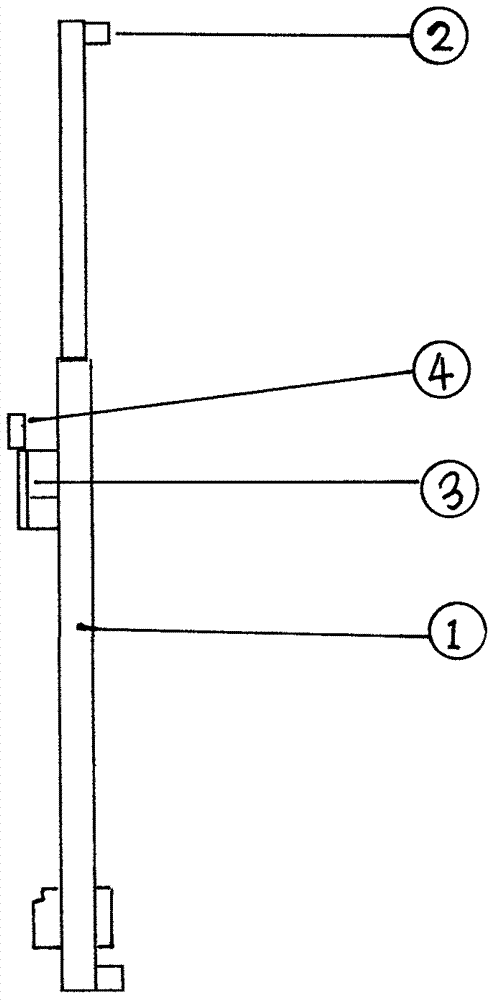

根据图2可以看出，伸缩架(1)由上下两节组成，其高度可自由调节，两端在靠墙面的方向设有定位角(2)，中部设有扶手(3)，扶手上设有启动开关(4)。

根据图3可以看出，电动切割系统(6)安装在自动进刀系统(5)上，电动切割系统(6)用于对墙面进行切割，自动进刀系统(5)用于控制电动切割系统的升降运动，自动进刀系统限定在两边的伸缩架(1)之间，由绞盘(7)收缩钢索(8)而控制其上下运动。

根据图4可以看出，自动进刀系统由两端的定位卡(9)限定在收缩架上，电机(10)通过减速装置以驱动联动轴(11)转动，联动轴(11)的两端安装有滚筒(12)，钢索(13)收绞在滚筒(12)上，钢索的另一端固定在伸缩架的顶端，联动轴两端的滚筒(12)正转时逐渐收缩钢索(13)，此时自动进刀系统(5)向上升起，滚筒反转时逐渐排放钢索(13)，自动进刀系统在重力的作用下逐渐下降。

根据图5可以看出，电动切割系统由两端的滑轨(14)安装固定在自动进刀系统(5)上，水平锯条(15)上设有锯齿，水平锯条在滑轨(14)的固定作用下可左右移动，减速电机(16)通过连杆(17)可驱动水平锯条(15)高速的左右摆动。

该设备使用时，待墙面填完混凝土使其凝固一段时间后，将设备靠在刚填完混凝土的墙面上，调整伸缩架(1)的高度，使伸缩架上的四个定位角(2)与墙面上的平度点全部吻合，接通设备的电源，启动自动进刀系统的开关，使自动进刀系统下降到最低点，启动电动切割系统的开关和自动进刀系统的开关，此时电动切割系统开始工作后将墙面上多余的混凝土削平，自动进刀系统将电动切割系统缓慢的上升，上升到达指定的位置时在行程开关的作用下设备停止工作，此时墙面上多余的混凝土被设备削平。

该设备通过伸缩架上的定位角进行定位后设备即可处于立面平整状态，电动切割系统和自动进刀系统依靠伸缩架即可进行对墙面立面的平度切割，所以切割后的墙面即可达到较高的平整度要求，该设备工作时只需对墙面上多余的混凝土进行渐进式的切割，对墙面上不需要切割的混凝土没有损伤，所以对墙面新填的混凝土有较好的保护作用，防止混凝土与墙面产生脱层，人工对墙面进行填混凝土时只需高出平度点，再由设备一次性将多余的混凝土削除，较传统的方式省时省力，增加工作效率。

以上是对本发明的较佳实施进行了具体说明，但本发明创造并不限于所述实施例，熟悉本领域的技术人员在不违背本发明精神的前提下还可做出种种的等同变型或替换，这些等同的变型或替换均包含在

本技术：
权利要求所限定的范围内。

技术特征：

技术总结
本发明涉及建筑机械设备，该自动砂墙机的伸缩架的高度可自由调节，在其四个角上设有定位角，自动进刀系统安装在伸缩架的两端，由电机驱动其做上下运动，电动切割系统安装在自动进刀系统上，由电机驱动其动作以对混凝土进行立面切割，设备使用时，将伸缩架的高度调节，使其定位角与墙壁上预先制作的平度点吻合，开启设备的启动按钮，此时电动切割系统工作后将墙面上多余的混凝土进行切割，自动进刀系统将电动切割系统缓慢的由下向上升起，该设备由四个定位角将其定位，电动切割系统随伸缩架对墙面进行立面平整度切割，使其墙面的平整度能达到较高的要求和增加工作效率，且不会损伤墙面与混凝土的结合度。

技术研发人员：王明中
受保护的技术使用者：王明中
技术研发日：2017.05.22
技术公布日：2017.10.20
