一种下沉式混凝土搅拌站用铝合金板房墙面体安装结构的制作方法

本实用新型属于混凝土搅拌站技术领域，涉及建筑用房，尤其是一种铝合金板房墙面体安装结构。

背景技术：

随着环保形势的日益严峻。在我国以环境为代价的经济大发展情况下我国自然环境的不断恶化。以及今年两会最严格的环保执法力度的不断加深。混凝土搅拌站是用来集中搅拌混凝土的联合装置，又称混凝土预制场。在混凝土搅拌的过程中会产生大量的粉尘、扬尘、噪声等污染物，它作为常见的基础建设行业设备的环保改进措施也是十分引人关注的。

板房的大部分结构在工厂完成，现场安装，既不破坏环境又绿色环保，可随意拆装、便于运输、移动方便。传统的建筑物在施工过程中，一般采用木模板，由于木模板为自然资源，无固定的模板规格，造成结构成型精度低，回收利用率低。而铝合金是一种非常好回收再造的一种材料，由它制作的模板，不但利于回收，且外观精致美观，维修维护方便快捷；同时，铝合金力学性能较好，可增大模板的强度，有效的减小变形量，使其重复利用率高。

技术实现要素：

有鉴于此，本实用新型的目的在于提供一种下沉式混凝土搅拌站用铝合金板房墙面体安装结构，是针对将混凝土搅拌站由地面转移至地下形成的下沉式混凝土搅拌站中所要应用到的，用于封闭的活动式结构铝合金板房墙面体的安装工作。

本实用新型是通过以下技术方案来实现的：

本实用新型提供的一种下沉式混凝土搅拌站用铝合金板房墙面体安装结构，包括固定件，所述固定件包括与地面基座相接的面板，所述面板的一侧边缘处设有与之垂直并指向上方的第一直板，所述面板上还设有与第一直板平行间隔布置并指向上方的第二直板，所述第一直板与第二直板形成上钩部，用于置放墙面体的底部；所述面板上还设有与之垂直并指向下方的第三直板，其端部经弯折形成下钩部，用于埋在所述地面基座内；所述墙面体与上钩部之间配置有密封件，且墙面体通过螺栓和所述地面基座与所述固定件连接。

进一步，在所述第一直板和第二直板构成的上钩部的两侧内壁，各形成有一呈对应的横板。

进一步，所述密封件的两侧设有与两个所述横板相卡合的让位口，其内设有压缩腔，所述压缩腔的横截面为圆形、椭圆形、扇形或方形结构。

进一步，所述压缩腔内设有用于回弹的支撑体，所述支撑体为V形、X形或八字形结构。

进一步，其特征在于，所述密封件上还设有开口状的弧形压条。

进一步，所述面板上设有用于连接地面基座的螺钉孔。

进一步，在所述螺钉孔所在的面板上设有可增加其与紧固件之间摩擦力的齿面。

进一步，所述第二直板与所述面板为分体式结构，呈L形，其短边与所述第一直板相配合形成所述的上钩部，长边与面板相接触；所述长边上设有与面板上的螺钉孔相配合的条形孔。

进一步，所述第一直板由面板的一侧经一次向上弯折而成，所述第三直板由面板在与第一直板相对的另一侧经一次向下弯折而成。

进一步，所述固定件为铝合金挤压制品。

本实用新型的有益技术效果是：

1、该固定件采用铝制构件，强度大、刚性好，调节精度好，稳定性高。

2、该固定件的施工操作方便快捷，对工人素质要求不高，施工效率高。

3、该固定件的施工环境适用性强，重复利用率高，回收利用价值高，绿色环保。

4、该固定件因为铝的表面易自然生产一层致密牢固的三氧化二铝保护膜，能很好的保护其不受腐蚀。

5、该固定件拆装简单方便，而且固定件与墙面体之间的拼接面密封效果好，不透风，提高了其防尘能力。

本实用新型的其他优点、目标和特征在某种程度上将在随后的说明书中进行阐述，并且在某种程度上，基于对下文的考察研究对本领域技术人员而言将是显而易见的，或者可以从本实用新型的实践中得到教导。本实用新型的目标和其他优点可以通过下面的说明书来实现和获得。

附图说明

为了使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型作优选的详细描述，其中：

图1为本实用新型铝合金板房一个实施例的结构示意图；

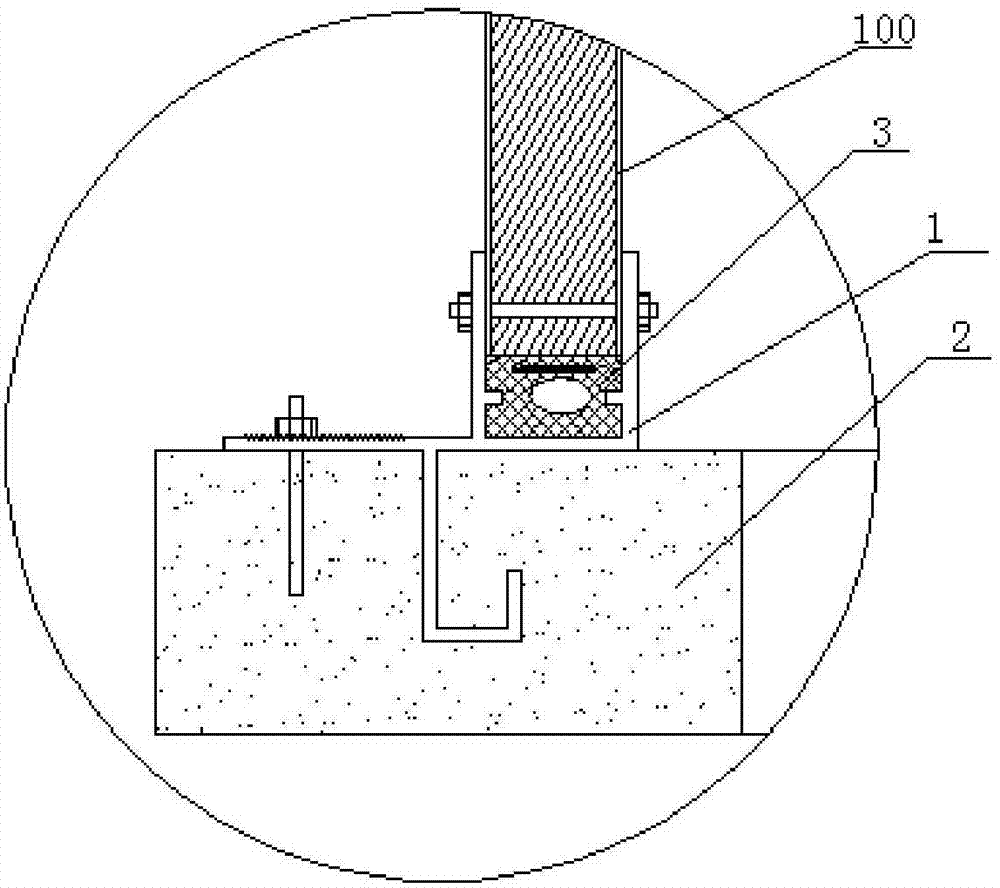

图2为图1的A部放大图；

图3为本实用新型铝合金板房固定件的一个实施例的结构示意图；

图4为本实用新型铝合金板房固定件的另一个实施例的结构示意图；

图5为本实用新型铝合金板房固定件的另一个实施例的结构示意图；

附图标记：100-墙面体；1-固定件，2-地面基座，3-密封件；其中，11-面板，12-第一直板，13-第二直板，14-第三直板，15-横板，16-条形孔；31-让位口，32-压缩腔，33-支撑体，34-弧形压条。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-3所示，本实施例的一种下沉式混凝土搅拌站用铝合金板房墙面体安装结构，可作为下沉式混凝土搅拌站在地面下的密封掩体(墙面体)的安装支撑，并起到防尘的效果，从而达到绿色环保的目的。它包括有固定件1，其安装在地面基座2上，与墙面体100的底部固接；墙面体100与固定件1之间配置有密封件3，且墙面体100通过螺栓和所述地面基座2与所述固定件1连接。具有相互对正容易，并通过密封件3密封卡紧，确保防尘效果，该固定件拆装简单方便，而且墙面体与固定件之间的拼接面密封效果好，不透风。

本实施例中，所述固定件1包括与地面基座2相接的面板11，该面板11的一侧边缘处设有与之垂直并指向上方的第一直板12，该面板11上还设有与第一直板12平行间隔布置并指向上方的第二直板13，该第一直板12与第二直板13形成上钩部，可将墙面体的底部置放于其中；该面板11上还设有与之垂直并指向下方的第三直板14，其端部经两次直角弯折形成下钩部，埋在地面基座2内，可有效的将该固定件固定安装在地面基座2上；该墙面体100与上钩部之间配置有密封件3，且墙面体100通过螺栓(未标记)和地面基座2与固定件1连接；在第一直板12和第二直板13构成的上钩部的两侧内壁，各形成有一呈对应的横板15，该密封件3的两侧设有与两个横板15相卡合的让位口31，其内设有压缩腔32，所述压缩腔32的横截面为圆形、椭圆形、扇形或方形结构，其内设有支撑体33。优选的，所述密封件3上还设有开口状的弧形压条34；通过弧形压条可进一步缓冲并密封该墙面体。

本实施例中，所述面板11上设有用于连接地面基座2的螺钉孔(未画出)，在所述螺钉孔所在的面板11上设有可增加其与紧固件之间摩擦力的齿面(未标记)。如图1、2所示，该固定件1上齿面所在的面板11可位于铝合金板房内或外均可。

如图4所示，在另一本实施例中，所述第二直板13与所述面板11为分体式结构，呈L形，其短边与所述第一直板12相配合形成所述的上钩部，长边与面板11的齿面相接触；所述长边上设有与面板11上的螺钉孔相配合的条形孔16。这样，分体式结构的固定件可便于拆装，而条形孔可便于调节其与面板之间的相对位置关系。

如图5所示，在另一本实施例中，所述第一直板12由面板11的一侧经一次向上弯折而成，所述第三直板14由面板在与第一直板相对的另一侧经一次向下弯折而成，其端部经一次完成形成倾斜的下钩部。

本实施例中，所述固定件1为铝合金挤压制品。这样，该固定件采用铝制构件，强度大、刚性好，调节精度好，稳定性高；该固定件的施工操作方便快捷，对工人素质要求不高，施工效率高；该固定件的施工环境适用性强，重复利用率高，回收利用价值高，绿色环保；该固定件因为铝的表面易自然生产一层致密牢固的三氧化二铝保护膜，能很好的保护其不受腐蚀；该固定件拆装简单方便，而且固定件与墙面体之间的拼接面密封效果好，不透风，提高了其防尘能力。

最后说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本技术方案的宗旨和范围，其均应涵盖在本实用新型的权利要求范围当中。
