一种钢结构屋的基础梁与墙体连接构件的制作方法

本实用新型涉及一种建筑结构领域，具体涉及一种钢结构屋的基础梁与墙体连接构件。

背景技术：

轻钢结构装配式房屋具有自重轻、抗震、抗风性能好、施工周期短、节能性能好、管线布置灵活、工业化程度高等优点。目前，在装配房屋的轻钢骨架过程中，由于没有专用连接配件，在连接地基基础与墙壁时，采用普通的装配件或者采用焊接的方式来进行连接，不仅影响安装速度，且安装精度不高。

因此，为了解决上述问题进行了一系列改进。

技术实现要素：

本实用新型的目的在于，提供一种钢结构屋的基础梁与墙体连接构件，以克服现有技术所存在的上述缺点和不足。

一种钢结构屋的基础梁与墙体连接构件，其特征在于，包括：基础梁、连接构件、固定装置、固定组件和墙体，所述连接构件通过固定装置与基础梁顶端连接，所述连接构件与墙体底端插入连接，所述固定组件通过连接构件与墙体连接。

进一步，所述连接构件包括：底板和侧板，所述底板为方形结构，所述底板底端与基础梁顶端连接，所述底板顶端与墙体底端连接，所述侧板为矩形结构，所述侧板长边与底板连接，所述侧板垂直对称设于底板两侧，所述底板与侧板组成连接构件方形槽体结构。

进一步，所述底板上设有固定孔，所述固定孔通过固定装置与基础梁连接。

进一步，所述侧板对称设有安装孔，所述安装孔通过固定组件与墙体连接。

本实用新型的有益效果：

本实用新型与传统技术相比，该方形槽体结构连接构件在连接地基基础梁与墙体时，具有安装速度快，操作简单，安装精确度高的优点。

附图说明

图1为本实用新型的结构图。

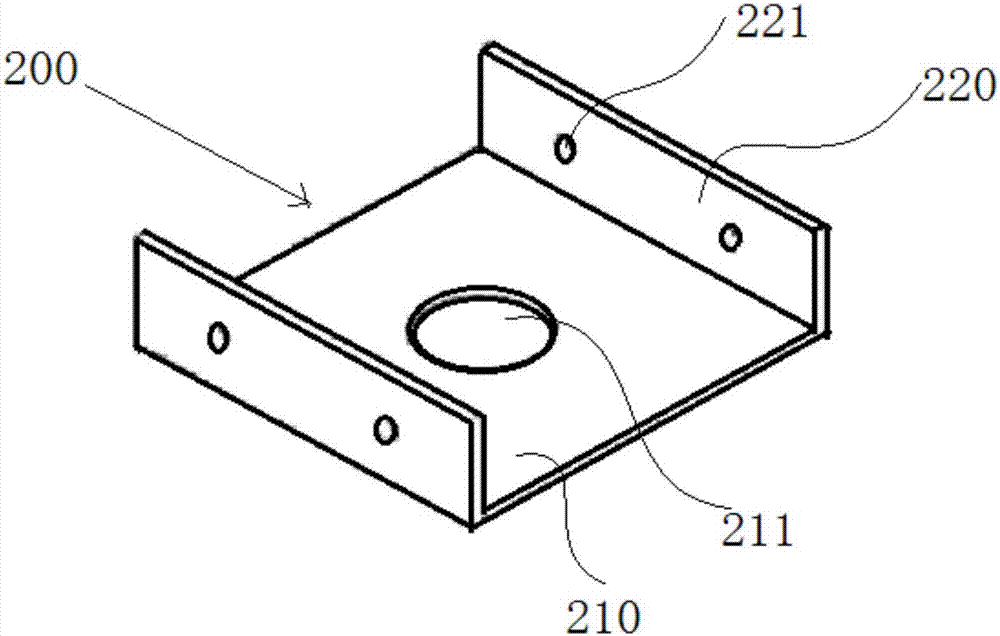

图2为本实用新型连接构件结构图。

附图标记：

基础梁100和连接构件200。

底板210、固定孔211、侧板220和安装孔221。

固定装置300、固定组件400和墙体500。

具体实施方式

以下结合具体实施例，对本实用新型作进步说明。应理解，以下实施例仅用于说明本实用新型而非用于限定本实用新型的范围。

实施例1

图1为本实用新型的结构图。图2为本实用新型连接构件结构图。

如图1所示，一种钢结构屋的基础梁与墙体连接构件包括：基础梁100、连接构件200、固定装置300、固定组件400和墙体500，连接构件200通过固定装置300与基础梁100顶端连接，连接构件200与墙体500底端插入连接，固定组件400通过连接构件200与墙体500连接。

如图2所示，连接构件200包括：底板210和侧板220，底板210为方形结构，底板210底端与基础梁100顶端连接，底板210顶端与墙体500底端连接，侧板220为矩形结构，侧板220长边与底板210连接，侧板220垂直对称设于底板210两侧，底板210与侧板220组成连接构件200方形槽体结构。

底板210上设有固定孔211，固定孔211通过固定装置300与基础梁100连接。

侧板220对称设有安装孔221，安装孔221通过固定组件400与墙体500连接。

轻钢结构装配式房屋具有自重轻、抗震、抗风性能好、施工周期短、节能性能好、管线布置灵活、工业化程度高等优点。目前，在装配房屋的轻钢骨架过程中，由于没有专用连接配件，在连接地基基础与墙壁时，采用普通的装配件或者采用焊接的方式来进行连接，不仅影响安装速度，且安装精度不高。

本实用新型所采用的连接构件200是由底板210与侧板220组成的方形槽体结构，该方形槽体结构的连接构件200的底板210上设有固定孔211，固定孔211通过固定装置300与基础梁100连接，墙体500下端插入连接构件200方形槽体结构内，墙体500底端与底板210顶端连接，墙体500两侧与侧板220内侧触接，侧板220上对称设有安装孔221，安装孔221通过固定组件400与墙体500连接。本实用新型实现了安装速度快，操作简单，安装精确度高的优点。

以上对本实用新型的具体实施方式进行了说明，但本实用新型并不以此为限，只要不脱离本实用新型的宗旨，本实用新型还可以有各种变化。
