一种水泥自流平地面垫层用发泡机的制作方法

本实用新型涉及建筑机械技术领域，具体为一种水泥自流平地面垫层用发泡机。

背景技术：

发泡水泥自流平地面垫层是通过发泡机的发泡系统将发泡剂用机械方式充分发泡，并将泡沫与水泥浆、粉煤灰、石粉等均匀混合，然后经过发泡机的泵送系统进行现浇施工，经自然养护形成一种含有大量封闭气孔的新型轻质保温材料，突出特点是在混凝土内部形成封闭的泡沫孔，使混凝土轻质化、保温隔热化、整体性好具有一定的防水性能，并且所使用材料为水和发泡剂，发泡剂和水均属中性，避免了环境污染和消防隐患。现已得到业内人士的普平垫层施工工艺施工简单可实现自动化操作，发泡剂的质遍关注，具有非常大的发展前景。发泡机处理完成后可就地进行直接喷灌作业，因此大型的发泡机不适用于此，小型发泡机因缺乏欲混机制，会对发泡效果产生影响，不仅费时费力还会增加工作难度。

技术实现要素：

本实用新型解决的技术问题在于克服现有技术的使用不便缺陷，提供一种水泥自流平地面垫层用发泡机。所述水泥自流平地面垫层用发泡机具有便于使用等特点。

为实现上述目的，本实用新型提供如下技术方案：一种水泥自流平地面垫层用发泡机，包括壳体和关节机械臂，所述壳体一侧设置有操作面板，所述壳体底部设置有若干夹板，两个所述夹板之间设置有滚轮，所述壳体内部设置有搅拌缸，所述搅拌缸底部连接有喷管，所述喷管另一端穿过壳体内壁连接有喷头，所述壳体顶部中央设置有下料管，所述下料管一端与搅拌缸连通，另一端连接有混料缸，所述下料管的中部设置有电磁阀，所述下料管的两侧均设置有关节机械臂，所述关节机械臂一端与壳体顶部连接，另一端设置有固定盘，所述关节机械臂至少有一个关节，所述关节机械臂的关节水平高度高于混料缸的最高水平高度，所述固定盘中部设置有轴承，所述轴承中部设置有传动轴，所述传动轴一端连接有电机，所述传动轴另一端连接有转盘，其中一个所述转盘的另一端设置有三根连接杆，另一个所述转盘另一端中部设置有搅拌杆，所述搅拌杆的侧壁设置有若干搅拌叶片，所述关节机械臂、电磁阀和电机均电性连接外部电源。

优选的，所述电机靠近固定盘的一端与固定盘固定连接。

优选的，所述转盘的直径与混料缸的直径相同。

优选的，其中一个所述连接杆的侧壁设置有刮片，另两个所述连接杆远离转盘的一端套接有海绵套。

优选的，所述搅拌叶片的直径从下往上依次递减。

与现有技术相比，本实用新型的有益效果是：该水泥自流平地面垫层用发泡机，通过在壳体的顶部中央设置有与搅拌缸连通的下料管，下料管另一端连通混料缸，下料管上装有电磁阀，下料管的两端设置有关节机械臂，关节机械臂的另一端设置有固定盘，电机固定在固定盘的一端，固定盘另一端设置有转盘，转盘通过传动轴和电机连接，两个转盘另一端分别设置有连接杆和搅拌杆，加料后，其中一个关节机械臂带动搅拌杆和搅拌叶片进行混料，混料完成后电磁阀打开下料，然后另一个关节机械臂带动刮片和海绵套对混料缸进行清理，本实用新型结构简单，使用方便，增加小型发泡剂的发泡质量，提高工程质量，省时省力，工作效率高，适于推广。

附图说明

图1为本实用新型结构示意图；

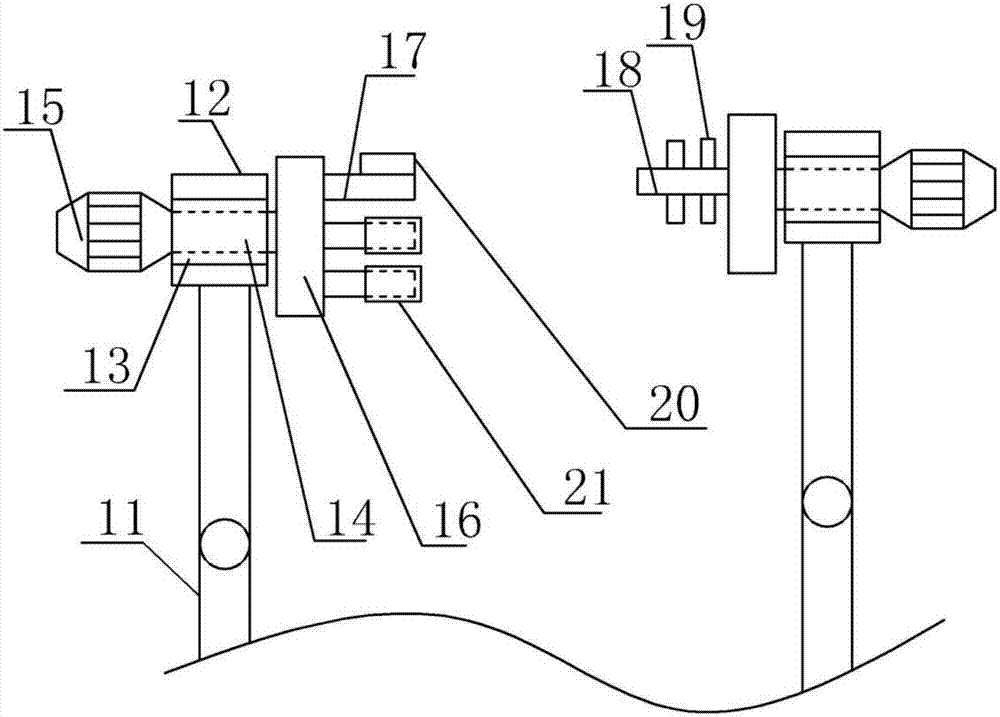

图2为本实用新型局部示意图。

图中标号：1、壳体，2、夹板，3、滚轮，4、操作面板，5、搅拌缸，6、喷管，7、喷头，8、下料管，9、电磁阀，10、混料缸，11、关节机械臂，12、固定盘，13、轴承，14、传动轴，15、电机，16、转盘，17、连接杆，18、搅拌杆，19、搅拌叶片，20、刮片，21、海绵套。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种水泥自流平地面垫层用发泡机，包括壳体1和关节机械臂11，所述壳体1一侧设置有操作面板4，所述壳体1底部设置有若干夹板2，两个所述夹板2之间设置有滚轮3，所述壳体1内部设置有搅拌缸5，所述搅拌缸5底部连接有喷管6，所述喷管6另一端穿过壳体1内壁连接有喷头7，所述壳体1顶部中央设置有下料管8，所述下料管8一端与搅拌缸5连通，另一端连接有混料缸10，所述下料管8的中部设置有电磁阀9，所述下料管8的两侧均设置有关节机械臂11，所述关节机械臂11一端与壳体1顶部连接，另一端设置有固定盘12，所述关节机械臂11至少有一个关节，所述关节机械臂11的关节水平高度高于混料缸10的最高水平高度，关节机械臂11有大臂与小臂摆动，以及肘关节和肩关节的运动，具有上肢结构，可实现近似人手操作的机能，所述固定盘12中部设置有轴承13，所述轴承13中部设置有传动轴14，所述传动轴14一端连接有电机15，所述传动轴14另一端连接有转盘16，转盘16通过传动轴14和电机15连接，其中一个所述转盘16的另一端设置有三根连接杆17，另一个所述转盘16另一端中部设置有搅拌杆18，所述搅拌杆18的侧壁设置有若干搅拌叶片19，所述关节机械臂11、电磁阀9和电机15均电性连接外部电源，所述电机15靠近固定盘12的一端与固定盘12固定连接，所述转盘16的直径与混料缸10的直径相同，其中一个所述连接杆17的侧壁设置有刮片20，另两个所述连接杆17远离转盘16的一端套接有海绵套21，所述搅拌叶片19的直径从下往上依次递减。

该水泥自流平地面垫层用发泡机，通过在壳体1的顶部中央设置有与搅拌缸5连通的下料管8，下料管8另一端连通混料缸10，下料管8上装有电磁阀9，下料管8的两端设置有关节机械臂11，关节机械臂11的另一端设置有固定盘12，电机固定在固定盘12的一端，固定盘12另一端设置有转盘16，转盘16通过传动轴14和电机15连接，两个转盘16另一端分别设置有连接杆17和搅拌杆18，加料后，其中一个关节机械臂11带动搅拌杆18和搅拌叶片19进行混料，混料完成后电磁阀9打开下料，然后另一个关节机械臂11带动刮片20和海绵套21对混料缸10进行清理，本实用新型结构简单，使用方便，增加小型发泡剂的发泡质量，提高工程质量，省时省力，工作效率高，适于推广。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
