一种旅游用双帐篷结构的制作方法

本实用新型涉及帐篷领域，尤其涉及一种旅游用双帐篷结构。

背景技术：

帐篷，是撑在地上遮蔽风雨、日光并供临时居住的棚子。多用帆布做成，连同支撑用的东西，可随时拆下转移。帐篷是以部件的方式携带，到达现场后才加以组装，所以，需要各种部件和工具。了解各个部件的名称和使用方法，熟悉帐篷的构造，才能快速、方便地搭起帐篷。

我们知道，虽然帐篷在旅游的时候方便携带，但是对于帐篷的安装不够方便，需要了解帐篷的结构，才能够准确搭建帐篷，同时需要多人帮助进行搭建帐篷，在对帐篷安装的时候比较麻烦，而且如果两人进行使用的话，需要搭建两个帐篷，或者搭建一个大帐篷，比较浪费时间，同时在搭建的时候也无法进行单人快速搭建，因此，需要设计一种旅游用双帐篷结构来解决现有技术的不足。

技术实现要素：

本实用新型的目的是为了解决现有技术的不足，提供了一种旅游用双帐篷结构。

本实用新型是通过以下技术方案实现：

一种旅游用双帐篷结构，包括底板，所述底板上对称安装有紧固螺钉，所述底板上侧固定安装有套环，所述套环左右两侧对称安装有连接环，所述连接环外侧固定安装有连接管，所述连接管外端固定安装有伸缩气囊，所述伸缩气囊外端固定安装有定位环，所述定位环内部安装有门帘，所述套环表面下侧对称设置有通气口，所述通气口与伸缩气囊之间接通有导管。

作为本实用新型的优选技术方案，所述连接管与定位环之间且设置在伸缩气囊内侧面固定连接有牛津布。

作为本实用新型的优选技术方案，所述伸缩气囊为空心圆柱型结构。

作为本实用新型的优选技术方案，所述门帘之间对应安装有纽扣。

作为本实用新型的优选技术方案，所述套环和连接环内侧面固定安装有橡胶层。

与现有技术相比，本实用新型的有益效果是：

本实用新型通过对伸缩气囊的充气，进而可以实现将该帐篷快速撑起，伸缩气囊既可以实现对帐篷的快速撑开，又起到了对帐篷的保护作用，同时也具有一定的保温功能，通过套环、连接环、连接管与伸缩气囊的互通式结构，进而可以使该帐篷进行加长，便于两人进行使用，并且该装置通过充气的方式进行搭建比较快速省力，只需要对伸缩气囊充气即可实现，通过底板的设置，便于对该帐篷进行定位，进而防止帐篷来回移动，通过该帐篷的使用，取代了对现有帐篷的搭建，从而更加节约搭建帐篷的时间，本实用新型合理利用伸缩气囊的设置，通过对伸缩气囊充气可以实现对帐篷的快速搭建，操作方便，且比较省力，同时还节约时间，符合社会需求。

附图说明

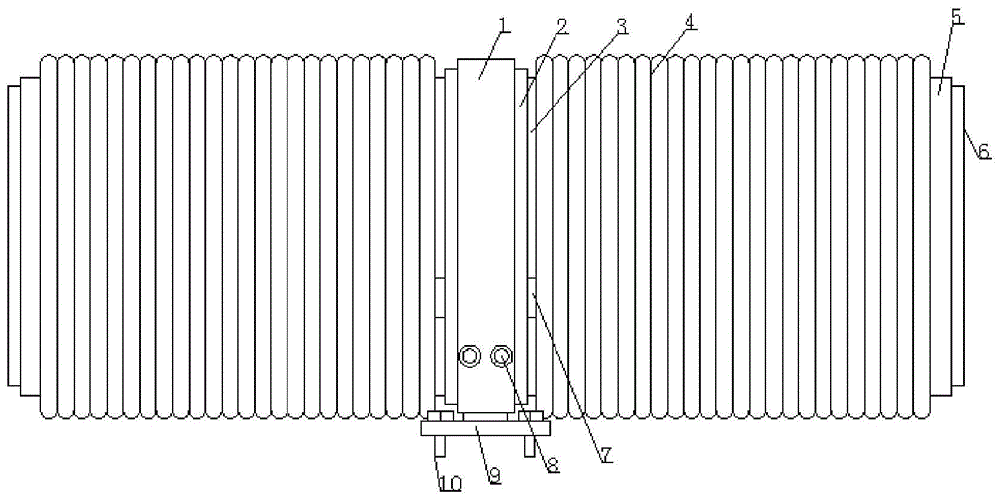

图1为本实用新型的结构示意图。

图2为本实用新型定位环与伸缩气囊配合的侧视图。

图中：1、套环，2、连接环，3、连接管，4、伸缩气囊，5、定位环，6、门帘，7、导管，8、通气口，9、底板，10、紧固螺钉。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：

一种旅游用双帐篷结构，包括底板9，所述底板9上对称安装有紧固螺钉10，所述底板9上侧固定安装有套环1，所述套环1左右两侧对称安装有连接环2，所述连接环2外侧固定安装有连接管3，所述连接管3外端固定安装有伸缩气囊4，所述伸缩气囊4外端固定安装有定位环5，所述定位环5内部安装有门帘6，所述套环1表面下侧对称设置有通气口8，所述通气口8与伸缩气囊4之间接通有导管7。

所述连接管3与定位环5之间且设置在伸缩气囊4内侧面固定连接有牛津布。

所述伸缩气囊4为空心圆柱型结构。

所述门帘6之间对应安装有纽扣。

所述套环1和连接环2内侧面固定安装有橡胶层。

工作原理：当旅游的时候，携带该装置，开始没有对伸缩气囊4进行充气，从而使该装置处于压缩的状态，便于进行存放，当需要对该帐篷进行使用的时候，首先使用者将该装置的底板9通过紧固螺钉10固定在地面上，然后使用携带的气泵接通通气口8，将气泵的开关打开，气泵将会通过通气口8向导管7通气，进而对伸缩气囊4进行充气，对伸缩气囊4进行拉伸，进而使伸缩气囊4膨胀，将该帐篷撑起，使用者将气泵取下，再将通气口8进行堵塞，将帐篷内使用的被子等放入该帐篷内，因为该帐篷通过中间的套环1形成互通式的结构，从而可以两个人进行交错躺在该帐篷内或者平行躺在帐篷内，可以取代两个帐篷的使用，并且该帐篷在搭建的时候比较容易搭建，通过伸缩气囊4的设置，从而起到了一定的保温作用，还会对里面包裹的牛津布进行保护，使该帐篷更加便捷实用。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

技术特征：

1.一种旅游用双帐篷结构，包括底板(9)，其特征在于：所述底板(9)上对称安装有紧固螺钉(10)，所述底板(9)上侧固定安装有套环(1)，所述套环(1)左右两侧对称安装有连接环(2)，所述连接环(2)外侧固定安装有连接管(3)，所述连接管(3)外端固定安装有伸缩气囊(4)，所述伸缩气囊(4)外端固定安装有定位环(5)，所述定位环(5)内部安装有门帘(6)，所述套环(1)表面下侧对称设置有通气口(8)，所述通气口(8)与伸缩气囊(4)之间接通有导管(7)。

2.根据权利要求1所述的一种旅游用双帐篷结构，其特征在于：所述连接管(3)与定位环(5)之间且设置在伸缩气囊(4)内侧面固定连接有牛津布。

3.根据权利要求1所述的一种旅游用双帐篷结构，其特征在于：所述伸缩气囊(4)为空心圆柱型结构。

4.根据权利要求1所述的一种旅游用双帐篷结构，其特征在于：所述门帘(6)之间对应安装有纽扣。

5.根据权利要求1所述的一种旅游用双帐篷结构，其特征在于：所述套环(1)和连接环(2)内侧面固定安装有橡胶层。

技术总结
本实用新型的目的是为了解决现有的帐篷不易搭建的难题，公开了一种旅游用双帐篷结构，包括底板，所述底板上对称安装有紧固螺钉，所述底板上侧固定安装有套环，所述套环左右两侧对称安装有连接环，所述连接环外侧固定安装有连接管，所述连接管外端固定安装有伸缩气囊，所述伸缩气囊外端固定安装有定位环，所述定位环内部安装有门帘，所述套环表面下侧对称设置有通气口，所述通气口与伸缩气囊之间接通有导管。本实用新型合理利用伸缩气囊的设置，通过对伸缩气囊充气可以实现对帐篷的快速搭建，操作方便，且比较省力，同时还节约时间，符合社会需求。

技术研发人员：王志华
