一种隔音防渗透的负氧离子墙布的制作方法

本实用新型涉及墙布技术领域，具体为一种隔音防渗透的负氧离子墙布。

背景技术：

墙布又称壁布，裱糊墙面的织物，用棉布为底布，并在底布上施以印花或轧纹浮雕，也有以大提花织成，所用纹样多为几何图形和花卉图案，随着人们对高档装饰材料的需求和工艺技术水平的提高，又在墙纸的基础上设计生产出特殊布基的墙布产品，投入市场以来，得到顾客的广泛应用，墙布产品的面世使墙面装饰材料又增加新的产品。

且现有人们在室内装修的过程中越来越多的使用墙布对墙面进行装饰，由于墙布都是选用隔音性能较差的材料制成，加上墙体本身的隔音效果差，从而导致整个室内墙面的隔音效果较差，不能够满足人们室内装修的使用需求。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种隔音防渗透的负氧离子墙布，具备可以提高负氧离子墙布的隔音效果等优点，解决了现有的负氧离子墙布在日常生活中隔音效果不高，不能够满足人们室内装修的使用需求的问题。

(二)技术方案

为实现上述负氧离子墙布提高隔音效果的目的，本实用新型提供如下技术方案：一种隔音防渗透的负氧离子墙布，包括墙布，所述墙布的底部活动连接有尼龙搭扣上黏面，所述尼龙搭扣上黏面的底部活动连接有尼龙搭扣下黏面，所述尼龙搭扣下黏面的底部固定连接有防护层，所述防护层的顶部活动连接有粘结层，所述粘结层的顶部活动连接有阻燃层，所述阻燃层的顶部活动连接有防水层，所述防水层的顶部活动连接有耐擦洗层，所述防护层的一侧活动连接有隔间，所述隔间的内部固定连接有吸音孔，所述吸音孔的内部活动连接有吸音棉，所述墙布的内壁活动连接有套环，所述套环的内壁活动连接有支撑架。

优选地，所述套环内壁的直径与支撑架外壁的直径相等，且套环为纸质套环。

优选地，所述支撑架的外壁固定连接有转动轴，且转动轴的外壁活动连接有转动杆，且转动杆的外壁活动连接有固定杆。

优选地，所述固定杆的背面开设有滑槽，且固定杆通过滑槽与固定杆滑动连接，所述固定杆的背面固定连接有固定块，且固定块的形状与滑槽的形状相匹配。

优选地，所述防护层与隔间均位于墙布的底部，且防护层与隔间为一组，且防护层与隔间在墙布的底部等距离分布有三组至四组。

优选地，所述防护层、阻燃层与防水层的顶部均固定连接有粘结层，且粘结层为聚酯布砂带浸渍粘接层。

优选地，所述阻燃层、防水层与耐擦洗层为平行分布，且阻燃层阻燃型丙烯酸饰面阻燃层，且防水层聚氨酯防水涂料防水层，且耐擦洗层为高强度耐擦洗环保型干粉乳液耐擦洗层。

三、有益效果

与现有技术相比，本实用新型提供了一种隔音防渗透的负氧离子墙布，具备以下有益效果：

1、该隔音防渗透的负氧离子墙布，通过墙布、防护层、吸音孔、隔间、吸音棉、阻燃层、防水层、耐擦洗层和粘结层之间的相互配合使用，能够提高负氧离子在使用过程中隔音效果，同时具有防水防身偶效果，满足了人们室内装修的使用需求。

2、该隔音防渗透的负氧离子墙布，通过设置的尼龙搭扣上黏面和尼龙搭扣下黏面，能够将防护层固定在墙布的背面，使用方便，结构更加固定。

3、该隔音防渗透的负氧离子墙布，通过设置的套环、支撑架、固定杆、转动杆和转动轴，能够对墙布收卷后进行固定，同时便于调节，使用方便。

附图说明

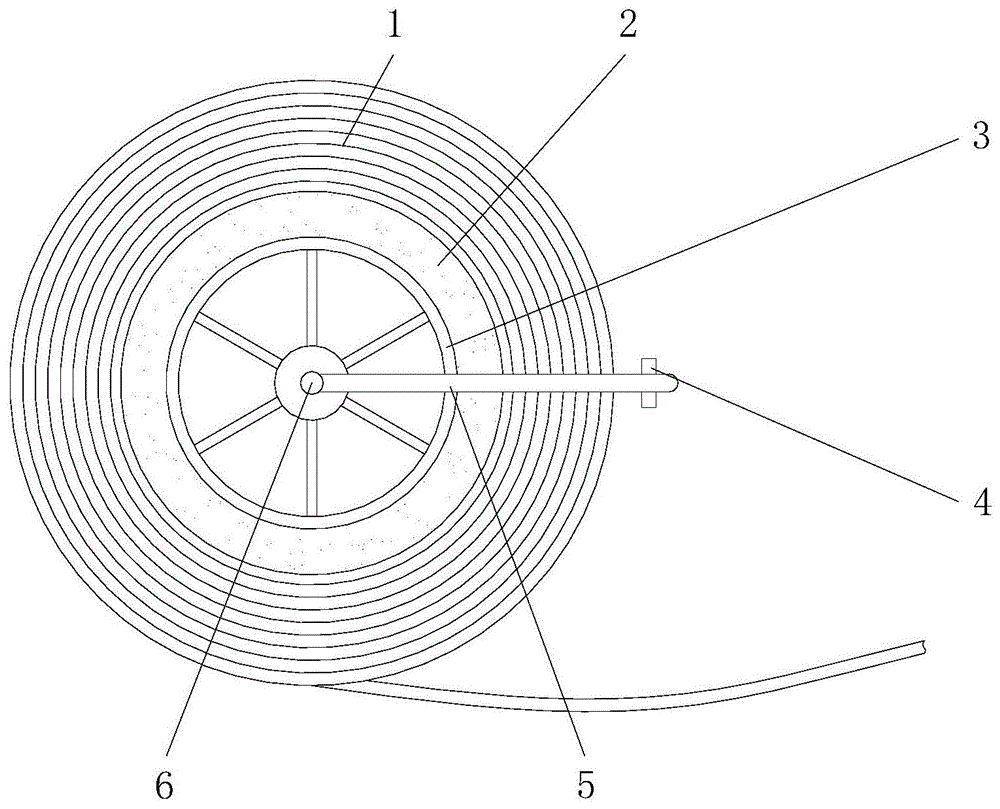

图1为本实用新型结构示意图；

图2为本实用新型墙布内部结构示意图；

图3为本实用新型正视图；

图4为本实用新型图3中a处放大结构示意图；

图5为本实用新型转动杆结构示意图；

图6为本实用新型防护层内部结构示意图。

图中：1、墙布；2、套环；3、支撑架；4、固定杆；5、转动杆；6、转动轴；7、防护层；8、吸音孔；9、隔间；10、尼龙搭扣上黏面；11、尼龙搭扣下黏面；12、滑槽；13、吸音棉；14、阻燃层；15、防水层；16、耐擦洗层；17、粘结层。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-6，一种隔音防渗透的负氧离子墙布，包括墙布1，墙布1的底部活动连接有尼龙搭扣上黏面10，尼龙搭扣上黏面10的底部活动连接有尼龙搭扣下黏面11，尼龙搭扣下黏面11的底部固定连接有防护层7，通过设置的尼龙搭扣上黏面10和尼龙搭扣下黏面11，能够将防护层7固定在墙布1的背面，使用方便，结构更加固定，防护层7的顶部活动连接有粘结层17，粘结层17的顶部活动连接有阻燃层14，阻燃层14的顶部活动连接有防水层15，防护层7、阻燃层14与防水层15的顶部均固定连接有粘结层17，且粘结层17为聚酯布砂带浸渍粘接层，聚酯，由多元醇和多元酸缩聚而得的聚合物总称，主要指聚对苯二甲酸乙二酯(pet)，习惯上也包括聚对苯二甲酸丁二酯和聚芳酯等线型热塑性树脂，使得防护层7、阻燃层14与防水层15之间能够进行粘性连接，实现连接更加固定，防水层15的顶部活动连接有耐擦洗层16，阻燃层14、防水层15与耐擦洗层16为平行分布，且阻燃层14阻燃型丙烯酸饰面阻燃层，且防水层15聚氨酯防水涂料防水层，且耐擦洗层16为高强度耐擦洗环保型干粉乳液耐擦洗层，阻燃型弹性丙烯酸饰面涂料的阻燃剂采用的是改性app为磷氮系无机阻燃剂、该产品p、n阻燃元素含量高、热稳定性好、近乎中性、无毒低烟，聚合度高、分子量分布狭窄、结构纯度高以及水溶性小，高的起始分解温度和相对低的黏度，使碳化层更稳定与防火效果稳定，能够提高墙布1的防火性能，聚氨酯防水涂料是由异氰酸酯、聚醚等经加成聚合反应而成的含异氰酸酯基的预聚体，配以催化剂、无水助剂、无水填充剂和溶剂等，经混合等工序加工制成的单组分聚氨酯防水涂料，能够提高墙布1的防水性能，防护层7的一侧活动连接有隔间9，防护层7与隔间9均位于墙布1的底部，且防护层7与隔间9为一组，且防护层7与隔间9在墙布1的底部等距离分布有三组至四组，能够提高墙布1在室内装修使用时的隔音效果，同时不会影响人们的正常使用，隔间9的内部固定连接有吸音孔8，通过墙布1、防护层7、吸音孔8、隔间9、吸音棉13、阻燃层14、防水层15、耐擦洗层16和粘结层17之间的相互配合使用，能够提高负氧离子在使用过程中隔音效果，同时具有防水防身偶效果，满足了人们室内装修的使用需求，吸音孔8的内部活动连接有吸音棉13，墙布1的内壁活动连接有套环2，套环2的内壁活动连接有支撑架3，套环2内壁的直径与支撑架3外壁的直径相等，且套环2为纸质套环，使得套环2与支撑架3之间的转动便于调节，使用方便，同时纸质的套环2不会对墙布1造成损坏现象，支撑架3的外壁固定连接有转动轴6，且转动轴6的外壁活动连接有转动杆5，且转动杆5的外壁活动连接有固定杆4，通过转动的转动杆5能够对墙布1的位置进行固定，在墙布1进行收卷储存的过程中，方便对墙布1进行使用，固定杆4的背面开设有滑槽12，且固定杆4通过滑槽12与固定杆4滑动连接，固定杆4的背面固定连接有固定块，且固定块的形状与滑槽12的形状相匹配，通过墙布1收卷后的直径大小，调节固定杆4的位置，通过固定杆4对墙布1进行固定，通过设置的套环2、支撑架3、固定杆4、转动杆5和转动轴6，能够对墙布1收卷后进行固定，同时便于调节，使用方便。

在使用时，通过转动支撑架3对墙布1进行使用，将墙布1粘合在墙面表面，根据防护层7与隔间9之间的分布提高墙布1的吸引效果，同时防水层15内部的蜂窝性结构起到对噪音的隔绝效果，从而完成了工作。

综上所述，该隔音防渗透的负氧离子墙布，达到了提高负氧离子墙布1在使用过程中隔音效果，解决了一般提高负氧离子墙布1隔音效率不高的问题，满足人们室内装修的使用需求。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
