一种墙体防雨安装结构的制作方法

本实用新型涉及墙体结构技术领域，特别涉及一种墙体防雨安装结构。

背景技术：

钢结构建筑中，通常将外彩板安装在主体的框架上，利用外彩板遮风挡雨。但传统的外彩板通过拼接的方式被安装在框架上，使得雨水容易从外彩板之间的缝隙内渗漏，墙体防雨安装结构是安装防雨装置的连接结构。

目前，现有的墙体防雨安装结构不方便安装，安装时间长，在更换时不方便拆卸，影响工作效率，现有的墙体防雨安装结构没有加强杆，容易损坏，增加成本。

因此，发明一种墙体防雨安装结构来解决上述问题很有必要。

技术实现要素：

本实用新型的目的在于提供一种墙体防雨安装结构，以解决上述背景技术中提出的墙体防雨安装结构现有的墙体防雨安装结构不方便拆卸和没有加强杆的问题。

为实现上述目的，本实用新型提供如下技术方案：一种墙体防雨安装结构，包括墙体框架，所述墙体框架的顶端固定连接有支撑板，所述支撑板的内部开设有通孔，所述墙体框架的顶端开设有两个螺纹槽，所述通孔的内部活动连接有固定螺栓，所述固定螺栓的一端与螺纹槽螺纹连接，所述支撑板的顶端固定连接有安装板，所述安装板的两侧均固定连接有外彩板，所述外彩板的顶端开设有安装槽和活动槽，所述安装槽的内部固定连接有弹性垫，所述弹性垫的顶端固定连接有连接板，所述连接板顶端固定连接有挡板，所述挡板的底部固定连接有两个加强杆，所述加强杆的远离挡板的一端与连接板固定连接，所述连接板的一侧开设有固定槽，所述安装槽的一侧开设有滑槽，所述滑槽的内部活动连接有滑块，所述滑块的一端内部开设有弹簧槽，所述弹簧槽的内部固定连接有弹簧，所述弹簧远离弹簧槽的一端与滑槽固定连接，所述活动槽的内部活动连接有推杆，所述推杆的一端与滑块固定连接。

可选的，所述通孔设置有两个，两个所述通孔关于支撑板的中部呈对称排列。

可选的，两个所述螺纹槽关于墙体框架的中部呈对称排列，所述螺纹槽与通孔相对应。

可选的，两个所述外彩板关于安装板的中部呈对称排列，所述安装板呈t形。

可选的，两个所述加强杆关于挡板的中部呈对称排列。

可选的，所述滑块的一端位于滑槽的内部，所述滑块的另一端位于固定槽的内部。

可选的，所述滑槽与固定槽相对应，所述滑槽与活动槽相连通。

本实用新型的技术效果和优点：

1、本实用新型通过推杆、活动槽、弹簧槽、弹簧、滑槽、安装槽、滑块和固定槽之间的配合设置，能够方便拆卸，解决了挡板拆卸不便影响工作效率的问题。

2、本实用新型通过在挡板的底部设置有加强杆，能够增加挡板的稳定性，解决了挡板容易被风刮坏的问题。

附图说明

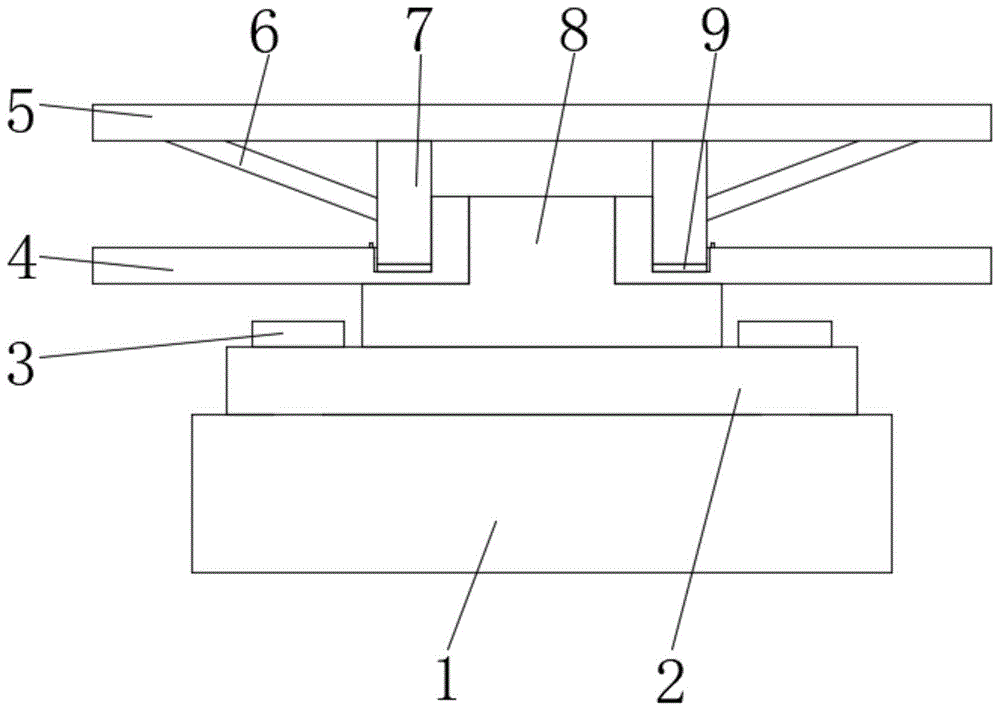

图1为本实用新型的结构示意图；

图2为本实用新型的剖面示意图；

图3为本实用新型图2中a处的放大示意图；

图4为本实用新型外彩板的立体示意图。

图中：1、墙体框架；2、支撑板；3、固定螺栓；4、外彩板；5、挡板；6、加强杆；7、连接板；8、安装板；9、弹性垫；10、通孔；11、螺纹槽；12、推杆；13、活动槽；14、弹簧槽；15、弹簧；16、滑槽；17、安装槽；18、滑块；19、固定槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接；可以是机械连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

本实用新型提供了如图1-4所示的一种墙体防雨安装结构，包括墙体框架1，墙体框架1的顶端固定连接有支撑板2，支撑板2的内部开设有通孔10，通孔10设置有两个，两个通孔10关于支撑板2的中部呈对称排列，墙体框架1的顶端开设有两个螺纹槽11，两个螺纹槽11关于墙体框架1的中部呈对称排列，螺纹槽11与通孔10相对应，通孔10的内部活动连接有固定螺栓3，固定螺栓3的一端与螺纹槽11螺纹连接，支撑板2的顶端固定连接有安装板8，安装板8的两侧均固定连接有外彩板4，两个外彩板4关于安装板8的中部呈对称排列，安装板8呈t形，外彩板4的顶端开设有安装槽17和活动槽13，安装槽17的内部固定连接有弹性垫9，弹性垫9的顶端固定连接有连接板7，连接板7顶端固定连接有挡板5，挡板5的底部固定连接有两个加强杆6，两个加强杆6关于挡板5的中部呈对称排列，加强杆6的远离挡板5的一端与连接板7固定连接，通过在挡板5的底部设置有加强杆6，能够增加挡板5的稳定性，解决了挡板5容易被风刮坏的问题，连接板7的一侧开设有固定槽19，安装槽17的一侧开设有滑槽16，滑槽16的内部活动连接有滑块18，滑块18的一端位于滑槽16的内部，滑块18的另一端位于固定槽19的内部，滑块18的一端内部开设有弹簧槽14，弹簧槽14的内部固定连接有弹簧15，弹簧15远离弹簧槽14的一端与滑槽16固定连接，滑槽16与固定槽19相对应，滑槽16与活动槽13相连通，活动槽13的内部活动连接有推杆12，推杆12的一端与滑块18固定连接，通过推杆12、活动槽13、弹簧槽14、弹簧15、滑槽16、安装槽17、滑块18和固定槽19之间的配合设置，能够方便拆卸，解决了挡板5拆卸不便影响工作效率的问题。

本实用工作原理：在使用时，将支撑板2通过固定螺栓3与墙体框架1固定在一起，将外彩板4固定安装在安装板8上，将挡板5通过连接板7安装在外彩板4上面，将连接板7对准安装槽17，向安装槽17的内部移动连接板7同时挤压滑块18，滑块18向滑槽16的内部收缩，同时挤压弹簧15，弹簧15收缩产生弹力，当固定槽19与滑槽16相对应时，弹簧15的弹力推动滑块18向滑槽16的外部伸出进入固定槽19的内部进行固定，拆卸挡板5时，推动推杆12，推杆12带动滑块18向滑槽16的内部收缩，同时挤压弹簧15，弹簧15收缩产生弹力，当滑块18退出固定槽19后，将连接板7从安装槽17的内部取出进行更换。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
