一种装配式建筑用围护外墙的制作方法

1.本发明涉及装配式建筑技术领域，具体涉及一种装配式建筑用围护外墙。


背景技术：

2.装配式建筑是将新型的装配式建造技术和可持续技术相结合起来的新型建筑，装配式建筑一般指采用系统化设计、模块化拆分、工厂制造、现场装配的方式建造房屋，尽可能在工厂进行加工和现场组装设计而成的工业化建筑，在装配式建筑的框架建造完成后，一般需要在框架外侧安装围护外墙，围护外墙具有保温、隔音及美观的作用，但是传统的外墙板为一体式固定结构，即多块板材固定在一起，当需要对外墙板维护或者维修时，有时需要将整块墙板拆卸更换，墙板中未损坏的板材随着损坏的板材一起被丢弃，浪费资源，并且大部分外墙板都是通过多个螺栓固定到框架上，安装过程和拆卸过程繁琐。


技术实现要素：

3.为了克服上述的技术问题，本发明的目的在于提供一种装配式建筑用围护外墙，通过在保温板的外侧固定连接有定位柱，隔音岩棉板与热量反射板均与定位柱旋合可拆卸连接，装饰板通过胶水粘接在热量反射板上，从而便于将保温板外侧的隔音岩棉板与热量反射板拆卸下来，便于更换和维修隔音岩棉板与热量反射板，防止墙板中未损坏的板材随着损坏的板材一起被丢弃，节约了资源，通过在热量反射板外侧镀有银层，在夏季时，银层能够对建筑外部的热量进行热辐射反射，减小了建筑外部的热量进入到建筑内部的可能性，在冬季时，热量反射板上的银层对建筑内部的热量进行热辐射反射，减小建筑内部的热量的流失，提高建筑节能保温的效果，通过在隔音岩棉板内部开设有隔音孔，且隔音孔为多处弯折形状，隔音孔自室外往室内方向孔径逐渐变小，从而便于较小室外的噪音传递到室内；通过使用外界细钢筋沿着纵向杆竖直向下插到连接柱卡槽里面的插孔里面，限制连接柱在十字形杆里面滑动，将墙板往半球状块一的方向移动使半球状块一进入保温板内部，保温板内部插接块的斜面与半球状块一接触并沿着球面向半球状块二的方向移动，此时插接块在矩形腔内向卡接弹簧方向移动压缩卡接弹簧，当插接块移动到半球状块一与半球状块二之间位置时，在卡接弹簧的压缩弹力作用下使插接块上背离斜面的一侧与半球状块一挤压贴靠，取下细钢筋，配合多个弧形弹片的挤压作用使墙板稳定的安装固定在支撑架外侧，省去他人协作扶持墙板用螺栓锁紧，实现单人即可快速安装墙板，提高墙板安装的效率，弧形弹片支撑在墙板四周，也防止墙板变形损坏。
4.本发明的目的可以通过以下技术方案实现：一种装配式建筑用围护外墙，包括支撑架和墙板，所述支撑架包括十字形杆，所述墙板包括保温板，所述保温板的中部嵌入固定有定位柱，所述定位柱的外侧旋合连接有隔音岩棉板和热量反射板，所述热量反射板的外侧粘贴固定有装饰板，所述十字形杆中部设置有用于固定墙板的连接件，所述保温板的内部设置有与连接件可拆卸固定连接的卡接
件，所述连接件包括与十字形杆滑动连接的连接柱，所述连接柱背离十字形杆的一端固定连接有连接轴，所述连接轴背离连接轴的一端固定连接有半球状块一，所述连接轴的外侧滑动连接有半球状块二，所述半球状块二的内部呈环形等角度滑动插接有多个与十字形杆固定连接的定位轴，所述卡接件包括多个呈环形等角度排列且与保温板滑动连接的插接块，所述插接块与保温板之间固定连接有卡接弹簧，通过在保温板的外侧固定连接有定位柱，隔音岩棉板与热量反射板均与定位柱旋合可拆卸连接，装饰板通过胶水粘接在热量反射板上，从而便于将保温板外侧的隔音岩棉板与热量反射板拆卸下来，便于更换和维修隔音岩棉板与热量反射板，防止墙板中未损坏的板材随着损坏的板材一起被丢弃，节约了资源，通过连接件与保温板内部的卡接件滑动配合，实现快速安装与拆卸墙板，提高墙板安装与拆卸的效率。
5.进一步在于：所述十字形杆包括横向杆和纵向杆，所述横向杆的两端与纵向杆对应位置端部之间均固定连接有限位杆，所述限位杆的内侧设置有与保温板内侧挤压贴靠的弧形弹片，弧形弹片从保温板的四周同步挤压墙板，使墙板具有向室外移动的趋势，配合连接件使墙板稳定的固定在支撑架上。
6.进一步在于：所述弧形弹片的两端均固定连接有滑动柱，所述限位杆的内侧开设有与对应位置滑动柱滑动连接的滑槽，滑动柱与滑槽的配合使弧形弹片的端部能够在滑槽上方移动，便于满足弧形弹片变形移动需求。
7.进一步在于：所述所述隔音岩棉板位于保温板与热量反射板之间，所述隔音岩棉板与热量反射板的中部均开设有与定位柱旋合连接的内螺纹圆孔，从而使隔音岩棉板与热量反射板均能够从定位柱上旋卸下来，便于隔音岩棉板与热量反射板能够进行单独更换，节约资源。
8.进一步在于：所述隔音岩棉板的内部开设有多个隔音孔，所述隔音孔为多处弯曲的形状，且所述隔音孔自热量反射板一侧到保温板一侧的孔径逐渐减小，所述热量反射板的两侧均镀有银层，在夏季时，银层能够对建筑外部的热量进行热辐射反射，减小了建筑外部的热量进入到建筑内部的可能性，在冬季时，热量反射板上的银层对建筑内部的热量进行热辐射反射，减小建筑内部的热量的流失，提高建筑节能保温的效果，通过在隔音岩棉板内部开设有隔音孔，且隔音孔为多处弯折形状，隔音孔自室外往室内方向孔径逐渐变小，从而便于较小室外的噪音传递到室内。
9.进一步在于：所述十字形杆的中部开设有与连接柱滑动连接的圆形通孔，所述圆形通孔的内侧固定连接有卡块，所述连接柱的外侧开设有与卡块滑动连接的卡槽，所述卡槽内部开设有插孔，卡块与卡槽配合使连接柱在十字形杆中部能够稳定的滑动，便于墙板的拆卸和安装，插孔便于外界插接工具插接到插孔里面，限制连接柱在圆形通孔里面移动，满足连接柱在安装墙板时位置保持不变。
10.进一步在于：所述定位轴的外侧壁套接固定有限位环，所述半球状块一的内侧呈环形等角度开设有多个分别与对应位置定位轴滑动插接的圆孔，限位环限制半球状块二的位置，使插接块能够滑动到半球状块二上，圆孔便于半球状块一在向半球状块二方向移动时能够插接到定位轴上，在半球状块二在向半球状块一方向移动时半球状块二能够沿着定位轴移动，定位轴起到导向限位的作用。
11.进一步在于：所述保温板内侧的中部开设有与半球状块一贴靠的球型腔，所述保
温板的内部呈环形等角度开设有多个均与球型腔连通的矩形腔，所述插接块与对应位置矩形腔滑动连接，所述卡接弹簧位于矩形腔内部，所述插接块与球型腔内侧的一端之间固定连接有牵引绳，矩形腔便于插接块稳定的移动，牵引绳限制卡接弹簧的长度，避免卡接弹簧带着插接块与连接轴接触，也避免相互接触的插接块挤压强度过大造成损坏。
12.进一步在于：其中，两个相对布置的插接块背离卡接弹簧的一端均转动连接有移动辊一，另外两个相对布置的插接块背离卡接弹簧的一端均转动连接有移动辊二，移动辊一与移动辊二便于插接块在半球状块一与半球状块二之间能够灵活切换移动，减小移动过程中摩擦阻力，也便于防止在半球状块一与半球状块二贴靠时，插接块移动到二者之间，转动连接有移动辊二的插接块上开设有缺口，便于相互接触的两个插接块能够配合卡接。
13.本发明的有益效果：1、通过在保温板的外侧固定连接有定位柱，隔音岩棉板与热量反射板均与定位柱旋合可拆卸连接，装饰板通过胶水粘接在热量反射板上，从而便于将保温板外侧的隔音岩棉板与热量反射板拆卸下来，便于更换和维修隔音岩棉板与热量反射板，防止墙板中未损坏的板材随着损坏的板材一起被丢弃，节约了资源，通过在热量反射板外侧镀有银层，在夏季时，银层能够对建筑外部的热量进行热辐射反射，减小了建筑外部的热量进入到建筑内部的可能性，在冬季时，热量反射板上的银层对建筑内部的热量进行热辐射反射，减小建筑内部的热量的流失，提高建筑节能保温的效果，通过在隔音岩棉板内部开设有隔音孔，且隔音孔为多处弯折形状，隔音孔自室外往室内方向孔径逐渐变小，从而便于较小室外的噪音传递到室内；2、通过使用外界细钢筋沿着纵向杆竖直向下插到连接柱卡槽里面的插孔里面，限制连接柱在十字形杆里面滑动，将墙板往半球状块一的方向移动使半球状块一进入保温板内部，保温板内部插接块的斜面与半球状块一接触并沿着球面向半球状块二的方向移动，此时插接块在矩形腔内向卡接弹簧方向移动压缩卡接弹簧，当插接块移动到半球状块一与半球状块二之间位置时，在卡接弹簧的压缩弹力作用下使插接块上背离斜面的一侧与半球状块一挤压贴靠，取下细钢筋，配合多个弧形弹片的挤压作用使墙板稳定的安装固定在支撑架外侧，省去他人协作扶持墙板用螺栓锁紧，实现单人即可快速安装墙板，提高墙板安装的效率，弧形弹片支撑在墙板四周，也防止墙板变形损坏；3、通过将安装好后的墙板继续向半球状块二的方向移动，此时半球状块一带着连接轴与连接柱同步向十字形杆的方向移动，插接块逐渐滑动到半球状块二的球面上，插接块在矩形腔内再次向卡接弹簧方向移动压缩卡接弹簧，接着向背离十字形杆的方向拉动墙板，在卡接弹簧的弹力作用下使多个插接块带着半球状块二向半球状块一的方向移动，当半球状块二与半球状块一贴靠后（贴靠状态参照说明书中图11所示），继续向背离十字形杆的方向拉动墙板，多个插接块沿着半球状块一的球面滑动，实现墙板与连接件分离，便于单人快速拆卸墙板，有利于提高墙板的拆卸效率。
附图说明
14.下面结合附图对本发明作进一步的说明。

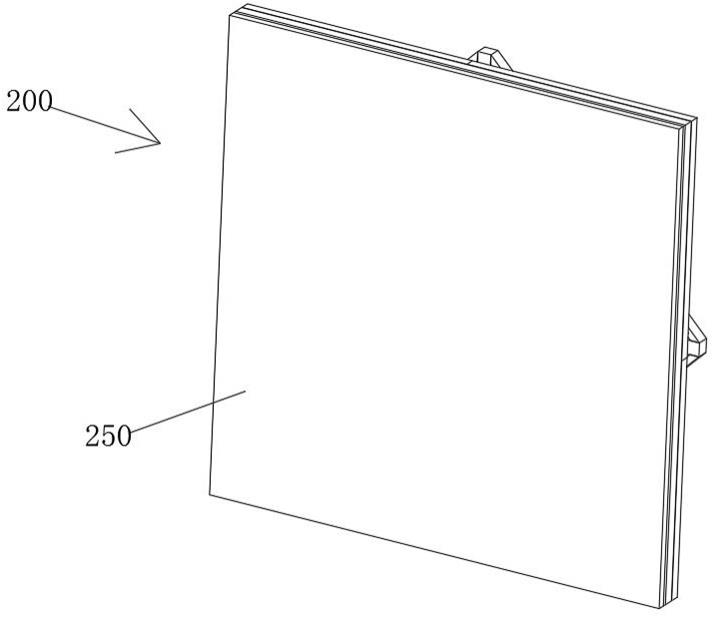

15.图1-2是本发明不同视角整体结构示意图；图3是本发明中墙板爆炸图；
图4是本发明中保温板剖视图；图5是本发明图4中a处局部放大结构示意图；图6是本发明中隔音岩棉板剖视图；图7是本发明中支撑架结构示意图；图8是本发明中连接件结构示意图；图9是本发明中连接柱、连接轴、插接块及半球状块一结构示意图；图10-12是本发明中插接块与连接件分离过程结构示意图；图13是本发明中卡槽内部结构示意图。
16.图中：100、支撑架；110、十字形杆；120、限位杆；121、滑槽；130、弧形弹片；200、墙板；210、保温板；211、矩形腔；220、定位柱；221、球型腔；230、隔音岩棉板；231、隔音孔；240、热量反射板；250、装饰板；300、连接件；310、连接柱；311、卡槽；312、插孔；320、连接轴；330、半球状块一；331、圆孔；340、半球状块二；350、定位轴；351、限位环；400、卡接件；410、插接块；411、牵引绳；420、卡接弹簧。
具体实施方式
17.下面将结合本发明实施例，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本发明保护的范围。
18.请参阅图1-13所示，一种装配式建筑用围护外墙，包括支撑架100和墙板200，支撑架100包括十字形杆110，墙板200包括保温板210，保温板210的中部嵌入固定有定位柱220，定位柱220的外侧旋合连接有隔音岩棉板230和热量反射板240，热量反射板240的外侧粘贴固定有装饰板250，十字形杆110中部设置有用于固定墙板200的连接件300，保温板210的内部设置有与连接件300可拆卸固定连接的卡接件400，连接件300包括与十字形杆110滑动连接的连接柱310，连接柱310背离十字形杆110的一端固定连接有连接轴320，连接轴320背离连接轴320的一端固定连接有半球状块一330，连接轴320的外侧滑动连接有半球状块二340，半球状块二340的内部呈环形等角度滑动插接有多个与十字形杆110固定连接的定位轴350，卡接件400包括多个呈环形等角度排列且与保温板210滑动连接的插接块410，插接块410与保温板210之间固定连接有卡接弹簧420，通过在保温板210的外侧固定连接有定位柱220，隔音岩棉板230与热量反射板240均与定位柱220旋合可拆卸连接，装饰板250通过胶水粘接在热量反射板240上，从而便于将保温板210外侧的隔音岩棉板230与热量反射板240拆卸下来，便于更换和维修隔音岩棉板230与热量反射板240，防止墙板200中未损坏的板材随着损坏的板材一起被丢弃，节约了资源，通过连接件300与保温板210内部的卡接件400滑动配合，实现快速安装与拆卸墙板200，提高墙板200安装与拆卸的效率。
19.十字形杆110包括横向杆和纵向杆，横向杆的两端与纵向杆对应位置端部之间均固定连接有限位杆120，限位杆120的内侧设置有与保温板210内侧挤压贴靠的弧形弹片130，弧形弹片130从保温板210的四周同步挤压墙板200，使墙板200具有向室外移动的趋势，配合连接件300使墙板200稳定的固定在支撑架100上；弧形弹片130的两端均固定连接有滑动柱，限位杆120的内侧开设有与对应位置滑动柱滑动连接的滑槽121，滑动柱与滑槽
121的配合使弧形弹片130的端部能够在滑槽121上方移动，便于满足弧形弹片130变形移动需求；隔音岩棉板230位于保温板210与热量反射板240之间，隔音岩棉板230与热量反射板240的中部均开设有与定位柱220旋合连接的内螺纹圆孔，从而使隔音岩棉板230与热量反射板240均能够从定位柱220上旋卸下来，便于隔音岩棉板230与热量反射板240能够进行单独更换，节约资源。
20.隔音岩棉板230的内部开设有多个隔音孔231，隔音孔231为多处弯曲的形状，且隔音孔231自热量反射板240一侧到保温板210一侧的孔径逐渐减小，热量反射板240的两侧均镀有银层，在夏季时，银层能够对建筑外部的热量进行热辐射反射，减小了建筑外部的热量进入到建筑内部的可能性，在冬季时，热量反射板240上的银层对建筑内部的热量进行热辐射反射，减小建筑内部的热量的流失，提高建筑节能保温的效果，通过在隔音岩棉板230内部开设有隔音孔231，且隔音孔231孔为多处弯折形状，隔音孔231自室外往室内方向孔径逐渐变小，从而便于较小室外的噪音传递到室内；十字形杆110的中部开设有与连接柱310滑动连接的圆形通孔，圆形通孔的内侧固定连接有卡块，连接柱310的外侧开设有与卡块滑动连接的卡槽311，卡槽311内部开设有插孔312，卡块与卡槽311配合使连接柱310在十字形杆110中部能够稳定的滑动，便于墙板200的拆卸和安装，插孔312便于外界插接工具插接到插孔312里面，限制连接柱310在圆形通孔里面移动，满足连接柱310在安装墙板200时位置保持不变。
21.定位轴350的外侧壁套接固定有限位环351，半球状块一330的内侧呈环形等角度开设有多个分别与对应位置定位轴350滑动插接的圆孔331，限位环351限制半球状块二340的位置，使插接块410能够滑动到半球状块二340上，圆孔331便于半球状块一330在向半球状块二340方向移动时能够插接到定位轴350上，在半球状块二340在向半球状块一330方向移动时半球状块二340能构沿着定位轴350移动，定位轴350起到导向限位的作用；保温板210内侧的中部开设有与半球状块一330贴靠的球型腔221，保温板210的内部呈环形等角度开设有多个均与球型腔221连通的矩形腔211，插接块410与对应位置矩形腔211滑动连接，卡接弹簧420位于矩形腔211内部，插接块410与球型腔221内侧的一端之间固定连接有牵引绳411，矩形腔211便于插接块410稳定的移动，牵引绳411限制卡接弹簧420的长度，避免卡接弹簧420带着插接块410与连接轴320接触，也避免相互接触的插接块410挤压强度过大造成损坏；两个相对布置的插接块410背离卡接弹簧420的一端均转动连接有移动辊一，另外两个相对布置的插接块410背离卡接弹簧420的一端均转动连接有移动辊二，移动辊一与移动辊二便于插接块410在半球状块一330与半球状块二340之间能够灵活切换移动，减小移动过程中摩擦阻力，也便于防止在半球状块一330与半球状块二340贴靠时，插接块410移动到二者之间，转动连接有移动辊二的插接块410上开设有缺口，便于相互接触的两个插接块410能够配合卡接。
22.工作原理：使用时，支撑架100事先安装固定（可以采用焊接的方式）到装配式建筑的主体框架结构上，根据墙板200的安装数量，安装合适数量的支撑架100，且装配式建筑的主体框架结构上靠近支撑架100中心位置预留一个孔槽，满足后期连接柱310移动需求，当需要将墙板200安装到支撑架100上时，使用外接工具插接到连接柱310的插孔312里面，这里的工具可以使细钢筋，也可以是销轴类工具，只要能够插进插孔312，阻碍连接柱310沿着十字形杆110上的圆形通孔移动即可，推动半球状块二340使其球型面与定位轴350上的限
位环351接触，此时半球状块一330与半球状块二340之间存在间隙（参照说明书中图8所示），接着取出墙板200将保温板210上的球型腔221套接到半球状块一330上，将墙板200向支撑架100的方向移动，此时半球状块一330位置保持不变，保温板210内部的多个插接块410上的斜面与半球状块一330接触并沿着球面向半球状块二340的方向移动，此时插接块410在矩形腔211内向卡接弹簧420方向移动压缩卡接弹簧420，当插接块410移动到半球状块一330与半球状块二340之间位置时，在卡接弹簧420的压缩弹力作用下使插接块410上背离斜面的一侧与半球状块一330挤压贴靠，且在多个弧形弹片130的弹力作用下使墙板200具有向背离支撑架100方向移动的趋势，使多个插接块410与半球状块一330紧密接触，取下外界插接工具，此时连接柱310上卡槽311的一端与十字形杆110中部的卡块接触，阻碍连接柱310移出十字形杆110，此时实现墙板200安装到支撑架100上；当需要将墙板200拆卸下来时，向继续向半球状块二340的方向移动，此时半球状块一330带着连接轴320与连接柱310同步向十字形杆110的方向移动，插接块410逐渐滑动到半球状块二340的球面上，插接块410在矩形腔211内再次向卡接弹簧420方向移动压缩卡接弹簧420，接着向背离十字形杆110的方向拉动墙板200，在卡接弹簧420的弹力作用下使多个插接块410带着半球状块二340向半球状块一330的方向移动，当半球状块二340与半球状块一330贴靠后（贴靠状态参照说明书中图11所示），继续向背离十字形杆110的方向拉动墙板200，多个插接块410沿着半球状块一330的球面滑动，实现墙板200与连接件300分离，实现拆卸墙板200。
23.在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本发明的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
24.以上内容仅仅是对本发明所作的举例和说明，所属本技术领域的技术人员对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，只要不偏离发明或者超越本权利要求书所定义的范围，均应属于本发明的保护范围。
