一种节能型蒸压加气养护装置的电热装置的制作方法

1.本实用新型涉及建筑生产设备技术领域，具体为一种节能型蒸压加气养护装置的电热装置。


背景技术：

2.蒸压加气混凝土砌块保护了我国珍贵的土地资源，同时也实现了资源的重新利用，比如大家都认为是垃圾的炉渣、矿渣、建筑垃圾等，通过成型机设备可以将其转化为免烧砖，从而实现了资源的回收利用，因此国家出台相关政策，大力扶持发展蒸压加气混凝土砌块市场；蒸压加气混凝土砌块的质量不仅不逊色原来的红砖，强度上还远远超过了红砖的强度；但是蒸压加气混凝土砌块在成型后需要用水养护，以提高蒸压加气混凝土砌块的强度和使用寿命。
3.目前蒸压加气混凝土砌块的养护采用了喷洒操作，但是在温度较低的天气情况下，其喷在砌块上的凉水会上冻，对砌块造成冻坏，并且不便于工作人员搬动拿取。


技术实现要素：

4.本实用新型的目的在于提供一种节能型蒸压加气养护装置的电热装置，具备将箱体内的水加热成热水，然后通过第二泵体增压传输至喷头内部，由喷头将该热水喷在砌块上，既对砌块进行喷水养护，又达到了防上冻损坏的优点，解决了以往在温度较低的天气情况下，其喷在砌块上的凉水会上冻，对砌块造成冻坏，并且不便于工作人员搬动拿取的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种节能型蒸压加气养护装置的电热装置，包括底座、第二泵体、顶板和分流管，所述底座的内部中间固定有聚集斗，聚集斗的底端中间连接有第一管道，第一管道的一端连接至滤筒的一侧，滤筒的另一侧连接有第二管道，第二管道的一端连接至第一泵体的输入端，且第一泵体和滤筒均固定在第一腔体的内部，第一腔体开设在箱体的内部底端，所述第一泵体的输出端连接有第三管道，第三管道的一端连接至第二腔体的内部，且第二腔体开设在箱体的内部顶端。
6.优选的，所述第二腔体的内部两侧固定有加热棒，第二腔体的内部中间设有第四管道，第四管道的一端连接至第二泵体的输入端，且第二泵体固定在箱体的外部顶表面。通过设置加热棒，使第二腔体内的水可以进行加热，达到了加热成热水防止上冻的效果。
7.优选的，所述第二泵体的输出端连接有第五管道，第五管道的一端连接安装有分流管。通过设置第二泵体，使第二腔体内的水可以被抽取送至分流管的内部，达到了主动抽送的效果。
8.优选的，所述分流管的底表面连接安装有喷头，喷头贯穿安装在顶板的内部。分流管的安装使第二泵体通过第五管道抽送过来的水可以分流传输至多个喷头的内部，起到了分流均匀传输的效果，通过设置喷头，使分流管输入至内的水可以喷洒在砌块表面，达到了喷洒养护的效果。
9.优选的，所述顶板的两端底表面连接有液压缸，且液压缸固定在底座的外部顶表面。液压缸的安装使顶板的高度位置可以进行升降调节，便于扩大底座内的堆放面积。
10.优选的，所述聚集斗的顶端固定有隔板，隔板的内部贯穿开设有漏孔。通过隔板和漏孔的配合，使放置在其表面的砌块在被水喷洒后可以将该水渗透到聚集斗的内部，达到了提供放置位置和渗透的效果。
11.与现有技术相比，本实用新型的有益效果如下：
12.1、本实用新型通过隔板和漏孔的配合，使放置在其表面的砌块在被水喷洒后可以将该水渗透到聚集斗的内部，达到了提供放置位置和渗透的效果，通过设置滤筒，使喷洒在砌块上的水可以回流至内进行过滤，达到了水循环过滤再使用的效果。
13.2、本实用新型通过设置第一泵体，使通过漏孔漏下至聚集斗内的水可以抽取送至第二腔体的内部，达到了主动抽送的效果，通过设置加热棒，使第二腔体内的水可以进行加热，达到了加热成热水防止上冻的效果。
14.3、本实用新型通过设置第二泵体，使第二腔体内的水可以被抽取送至分流管的内部，达到了主动抽送的效果，通过设置喷头，使分流管输入至内的水可以喷洒在砌块表面，达到了喷洒养护的效果。
附图说明

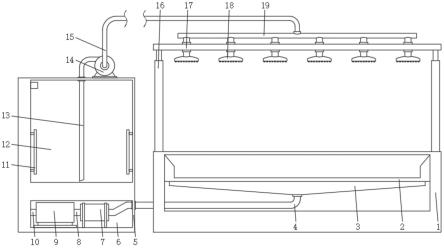

15.图1为本实用新型的主视内部结构示意图；
16.图2为本实用新型的主视外观结构示意图；
17.图3为本实用新型的底座俯视结构示意图。
18.图中：1、底座；2、隔板；3、聚集斗；4、第一管道；5、箱体；6、第一腔体；7、滤筒；8、第二管道；9、第一泵体；10、第三管道；11、加热棒；12、第二腔体；13、第四管道；14、第二泵体；15、第五管道；16、液压缸；17、顶板；18、喷头；19、分流管；20、漏孔。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.实施例一
21.如图1至图3所示，本实用新型提出的一种节能型蒸压加气养护装置的电热装置，包括底座1、第二泵体14、顶板17和分流管19，底座1的内部中间固定有聚集斗3，聚集斗3的顶端固定有隔板2，隔板2的内部贯穿开设有漏孔20，通过隔板2和漏孔20的配合，使放置在其表面的砌块在被水喷洒后可以将该水渗透到聚集斗3的内部，达到了提供放置位置和渗透的效果，聚集斗3的底端中间连接有第一管道4，第一管道4的一端连接至滤筒7的一侧，通过设置滤筒7，使喷洒在砌块上的水可以回流至内进行过滤，达到了水循环过滤再使用的效果，滤筒7的另一侧连接有第二管道8，第二管道8的一端连接至第一泵体9的输入端，通过设置第一泵体9，使通过漏孔20漏下至聚集斗3内的水可以抽取送至第二腔体12的内部，达到了主动抽送的效果，且第一泵体9和滤筒7均固定在第一腔体6的内部，第一腔体6开设在箱
体5的内部底端，第一泵体9的输出端连接有第三管道10，第三管道10的一端连接至第二腔体12的内部，且第二腔体12开设在箱体5的内部顶端，第二腔体12的开设使待使用的水可以暂存在内，提供了存储位置。
22.实施例二
23.如图1至图3所示，本实用新型提出的一种节能型蒸压加气养护装置的电热装置，相较于实施例一，本实施例还包括：第二腔体12、第二泵体14、顶板17和分流管19，第二腔体12的内部两侧固定有加热棒11，第二腔体12的内部中间设有第四管道13，第四管道13的一端连接至第二泵体14的输入端，且第二泵体14固定在箱体5的外部顶表面，通过设置加热棒11，使第二腔体12内的水可以进行加热，达到了加热成热水防止上冻的效果，第二泵体14的输出端连接有第五管道15，第五管道15的一端连接安装有分流管19，通过设置第二泵体14，使第二腔体12内的水可以被抽取送至分流管19的内部，达到了主动抽送的效果，分流管19的底表面连接安装有喷头18，喷头18贯穿安装在顶板17的内部，分流管19的安装使第二泵体14通过第五管道15抽送过来的水可以分流传输至多个喷头18的内部，起到了分流均匀传输的效果，通过设置喷头18，使分流管19输入至内的水可以喷洒在砌块表面，达到了喷洒养护的效果，顶板17的两端底表面连接有液压缸16，且液压缸16固定在底座1的外部顶表面，液压缸16的安装使顶板17的高度位置可以进行升降调节，便于扩大底座1内的堆放面积。
24.工作原理：本实用新型在使用时，工作人员需先对本实用新型外接供电，通过控制面板控制本实用新型的运行，工作人员将待养护的蒸压加气混凝土砌块搬至底座1的内部，并放置在隔板2的表面上，堆放完成后工作人员通过控制面板控制第一泵体9、加热棒11和第二泵体14的定时运行时间，到达定时的时间后，其加热棒11开始加热第二腔体12内的水，待第二腔体12内安装的温度传感器感应到水已达到先前设定的温度值时，加热棒11关闭并同步开启第一泵体9和第二泵体14，第二泵体14通过第四管道13将其给抽入至内，通过第五管道15输送至分流管19的内部，由分流管19将该热水分流传输至喷头18的内部，最终通过喷头18喷出，其喷出的水会喷洒在砌块上，对砌块进行养护，而从砌块上流下的水会通过漏孔20流入到聚集斗3的内部，通过聚集斗3的聚集流入至第一管道4的内部，通过第一管道4该水进入到滤筒7的内部，经由滤筒7的过滤该水通过第二管道8传输至第一泵体9的内部，最终第一泵体9通过第三管道10将该过滤的水重新传输回第二腔体12的内部，完成水循环使用，而当工作人员搬运至底座1内的砌块堆放快顶到喷头18时，工作人员控制液压缸16升起顶板17，这样就能扩大底座1内的砌块堆放空间。
