一种搁板安装结构的制作方法

本发明涉及建筑装饰领域，更具体地说，它涉及一种嵌入式搁板安装结构。

背景技术：

在现代室内装饰装修中，家具已经逐渐成为一种装饰手法，并且存在着成为装饰的一部分的趋势。尤其是针对小户型的装饰装修，为了节约成本和提高空间利用率，通常将家具与室内装饰融为一体，既能提高室内装饰风格的统一性，又能提高施工效率、降低成本。最为常见的就是柜体等带有收纳功能的家具部件与墙体的结合，嵌入式柜体、墙面搁板等产品应运而生，它们既属于家具产品，也属于室内装饰的一部分。但是，一般的墙面搁板的安装都是在墙面饰面完成之后直接在饰面层以打孔或者胶粘的形式进行安装，严重破坏了饰面层，影响整体美观性，而且一旦拆卸，就会留下洞眼或胶痕，甚至直接破坏饰面层，造成资源浪费。现在市场上出现了一些嵌入式的搁板，与墙体饰面融为一体，增强墙面装饰效果的整体性，但是仍存在一些问题：第一，安装不简便；第二，无法进行拆装；第三，强度不高，不能放置太多物品。

中国专利公告号CN2356563Y，公开了一种组装式壁橱搁板，它支承在墙边托架和托钩上，搁板的层次和方式可自由组合，搁板的安装可在建筑物墙面施工完成之后进行。但是安装时需要在墙体上打孔，搁板拆卸后就会留下洞眼，破坏墙面，影响整体美观度。

技术实现要素：

本发明克服了墙面搁板拆装不便，搁板拆除后会破坏饰面层，影响整体美观度的不足，提供了一种搁板安装结构，墙面搁板拆装方便，搁板拆除后不会破坏饰面层，确保整体美观度。

为了解决上述技术问题，本发明采用以下技术方案：一种搁板安装结构，包括安装龙骨，安装龙骨上连接有嵌缝梁，嵌缝梁外表面上设有向外延伸的嵌缝条、支撑条，嵌缝条和支撑条之间构成搁板卡槽，支撑条宽度大于嵌缝条宽度，搁板卡槽紧密连接搁板，搁板支撑在支撑条上，嵌缝条上方安装上饰面板，支撑条下方安装下饰面板，上饰面板和下饰面板均与安装龙骨连接。

安装时，先将安装龙骨紧固连接到原始墙体上，然后将嵌缝梁紧固连接到安装龙骨上，使嵌缝条和支撑条处于水平位置，然后将搁板紧密插装到嵌缝条和支撑条之间的搁板卡槽内，支撑条宽度大于嵌缝条宽度，对搁板起到了很好的支撑作用，有利于提高搁板的承载能力。最后将上饰面板和下饰面板安装到安装龙骨上。这种墙面搁板拆装方便，搁板拆除后仅仅是露出支撑条和搁板卡槽，不会破坏饰面层，保护了墙面装饰效果的整体性，确保整体美观度。

作为优选，支撑条下表面设有加强条，加强条和嵌缝梁外表面之间设有插槽，下饰面板上端插接在插槽内。加强条的设置提高了支撑条的承载能力。下饰面板上端插接在插槽内，提高了下饰面板的平稳性，有利于提高整体装饰效果。

作为优选，加强条呈直角三角形管状结构，加强条直角边靠近下饰面板。这种结构的加强条不仅结构强度好，而且节省了材料，有利于降低成本。

作为优选，嵌缝条外边缘靠近上饰面板外表面，嵌缝条与支撑条宽度比为1：（1.5-5）。嵌缝条和支撑条的宽度比设置合理，确保搁板安装的平稳性和承载能力。

作为优选，嵌缝梁外表面上下两边缘均设有向外凸出的加强筋。加强筋提高了嵌缝梁的结构强度。

作为优选，嵌缝梁呈板状结构，嵌缝条和支撑条均与嵌缝梁外表面垂直设置。板状结构的嵌缝梁拆装方便，嵌缝条、支撑条均与嵌缝梁垂直设置，确保搁板安装后处于水平位置。

作为优选，安装龙骨包括竖龙骨、横龙骨，嵌缝梁和横龙骨均横向连接在竖龙骨上，横龙骨上端和竖龙骨之间设有挂接槽，上饰面板和下饰面板背面均紧固连接有挂接横板，挂接横板下端设有插条，插条插接在挂接槽内。上饰面板、下饰面板通过挂接横板连接在横龙骨上，安装方便可靠。

作为优选，竖龙骨上连接有用于连接墙体的安装卡件，安装卡件呈U形结构，安装卡件相对两侧壁上均设有长条状的安装孔，安装孔内连接紧固螺钉，紧固螺钉连接在竖龙骨上。竖龙骨安装时，先将安装卡件通过螺钉紧固连接在原始墙体上，然后将竖龙骨与安装卡件上的安装孔连接，安装孔呈长条状结构，便于调整竖龙骨的竖直度以及与原始墙体之间的距离。

作为优选，横龙骨外表面上以及挂接横板内表面上沿着长度方向均设有连接避让槽。连接避让槽的设置防止连接在横龙骨、挂接横板上的螺钉与上、下饰面板或竖龙骨发生干涉。

作为优选，横龙骨和挂接横板结构相同，连接在一起的横龙骨和挂接横板上下中心对称设置。横龙骨和挂接横板结构相同，有利于降低成本，便于安装。

与现有技术相比，本发明的有益效果是：墙面搁板拆装方便，搁板拆除后仅仅是露出支撑条和搁板卡槽，不会破坏饰面层，保护了墙面装饰效果的整体性，确保整体美观度。

附图说明

图1是本发明的一种结构示意图；

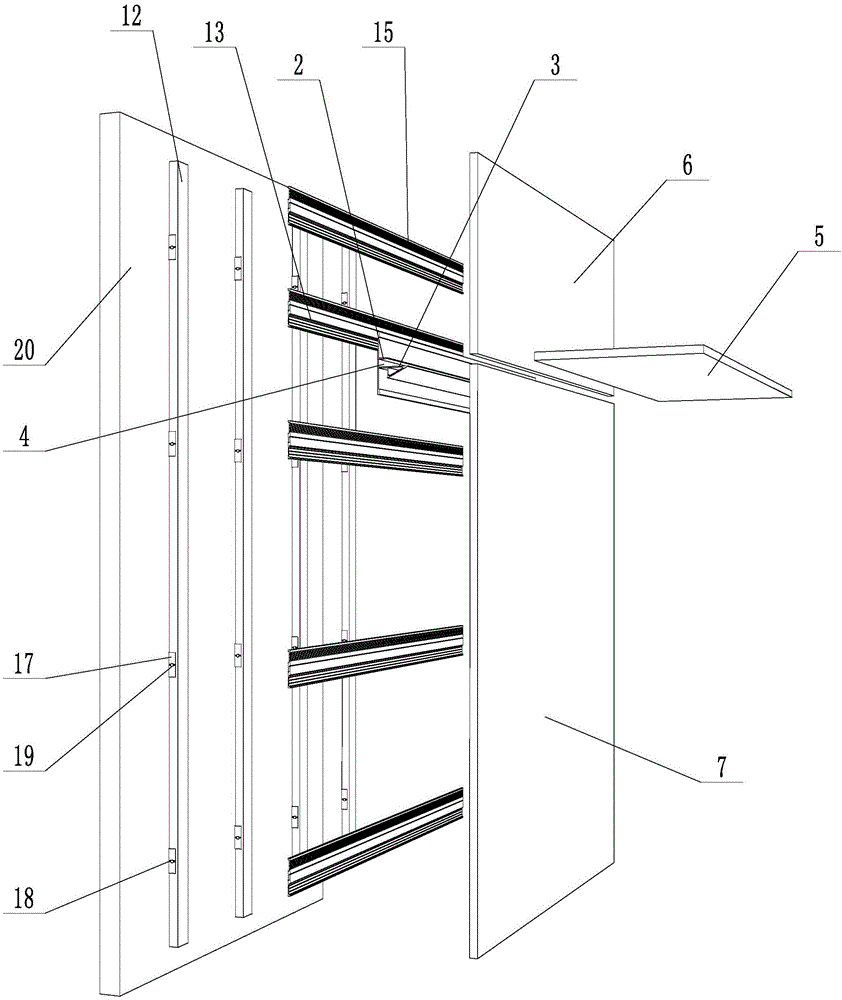

图2是本发明的爆炸图；

图3是本发明的局部放大示意图；

图4是本发明的嵌缝梁的结构示意图；

图中：1、嵌缝梁，2、嵌缝条，3、支撑条，4、搁板卡槽，5、搁板，6、上饰面板，7、下饰面板，8、加强条，9、连接避让槽，10、插槽，11、加强筋，12、竖龙骨，13、横龙骨，14、挂接槽，15、挂接横板，16、插条，17、安装卡件，18、安装孔，19、紧固螺钉，20、原始墙体。

具体实施方式

下面通过具体实施例，并结合附图，对本发明的技术方案作进一步的具体描述：

实施例：一种搁板安装结构（参见附图1至4），包括安装龙骨，安装龙骨上连接有嵌缝梁1，嵌缝梁外表面上设有向外延伸的嵌缝条2、支撑条3，嵌缝梁呈板状结构，嵌缝条和支撑条均与嵌缝梁外表面垂直设置。嵌缝条和支撑条之间构成搁板卡槽4，支撑条宽度大于嵌缝条宽度，嵌缝条外侧壁从上往下朝外倾斜设置。搁板卡槽紧密连接搁板5，搁板支撑在支撑条上，嵌缝条上方安装上饰面板6，支撑条下方安装下饰面板7，上饰面板和下饰面板均与安装龙骨连接。支撑条下表面设有加强条8，加强条和嵌缝梁外表面之间设有插槽10，下饰面板上端插接在插槽内。加强条呈直角三角形管状结构，加强条直角边靠近下饰面板。嵌缝条外边缘靠近上饰面板外表面，嵌缝条与支撑条宽度比为1：（1.5-5），本实施例中嵌缝条与支撑条宽度比为1：3。嵌缝梁外表面上下两边缘均设有向外凸出的加强筋11。安装龙骨包括竖龙骨12、横龙骨13，嵌缝梁和横龙骨均横向连接在竖龙骨上，横龙骨上端和竖龙骨之间设有挂接槽14，上饰面板和下饰面板背面均紧固连接有挂接横板15，挂接横板下端设有插条16，插条插接在挂接槽内。竖龙骨上连接有用于连接墙体的安装卡件17，安装卡件呈U形结构，安装卡件相对两侧壁上均设有长条状的安装孔18，安装孔内连接紧固螺钉19，紧固螺钉连接在竖龙骨上。横龙骨外表面上以及挂接横板内表面上沿着长度方向均设有连接避让槽9。横龙骨和挂接横板结构相同，连接在一起的横龙骨和挂接横板上下中心对称设置。

安装时，先将安装龙骨紧固连接到原始墙体20上，然后将嵌缝梁紧固连接到安装龙骨上，使嵌缝条和支撑条处于水平位置，然后将搁板紧密插装到嵌缝条和支撑条之间的搁板卡槽内，支撑条宽度大于嵌缝条宽度，对搁板起到了很好的支撑作用，有利于提高搁板的承载能力。最后将上饰面板和下饰面板安装到安装龙骨上。这种墙面搁板拆装方便，搁板拆除后仅仅是露出支撑条和搁板卡槽，不会破坏饰面层，保护了墙面装饰效果的整体性，确保整体美观度。

以上所述的实施例只是本发明的一种较佳的方案，并非对本发明作任何形式上的限制，在不超出权利要求所记载的技术方案的前提下还有其它的变体及改型。
