一种分层伸缩水杯的制作方法

本实用新型涉及生活用品领域，具体地说是一种分层伸缩水杯。

背景技术：

水杯是一种盛装液体的容器，平时一般用来喝茶、喝水、喝咖啡、喝饮料等，为避免放置时尘埃等杂物进入杯内或为方便携带，一些水杯上设有杯盖。人们携带水杯外出时多数情况下会盛装饮品，有时候又仅携带空杯以减轻负担，普通的水杯结构固定且仅有一个容腔，用水杯盛装饮品外出时可能会纠结是盛装白开水还是其他饮料，多人共用一个水杯时可能会顾虑个人卫生和不同的口味爱好，携带空杯外出时尽管重量较轻，但固定的容腔下体积依然较大，携带不太方便。

技术实现要素：

针对以上问题，本实用新型的目的是提供一种具有两个独立的容腔以独立盛装饮品、空杯时可进行收缩以方便携带的分层伸缩水杯。

为达到上述目的，本实用新型采取以下技术方案：

一种分层伸缩水杯，包括外杯体和与外杯体间隙配合的内杯体，外杯体的两端为开通状态，其下端设置有与其螺纹连接的外密封杯盖，内杯体的上端为开通状态，所述内杯体的底部固定连接有一与外杯体的内腔过盈配合的弹性密封柱塞，所述内杯体的上端设置有一与其螺纹连接的内密封杯盖，所述内杯体的上部设置有外凸台，所述外凸台的外径大于外杯体的内径，所述外杯体的内腔的上部开有限位槽，所述内杯体的上部的外侧设置有与所述限位槽间隙配合的限位凸缘。

较佳地，所述外凸台的外径尺寸与外杯体的外经尺寸的大小一致。

较佳地，所述外密封杯盖和内密封杯盖的外径尺寸均与外杯体的外径尺寸的大小一致。

其中，所述外杯体由隔热材料制成。

其中，所述弹性密封柱塞由隔热材料制成。

本实用新型的优点是：结构简单，实用性强，独立的内、外层结构可方便分区携带不同的饮品，可满足一人多口味饮品的携带需求或两人各自的饮品携带需求，空杯携带时可收缩以减小整体尺寸而方便携带，非常适合爱好多口味的饮品的个人或情侣使用。

附图说明

图1为本实用新型的结构示意图；

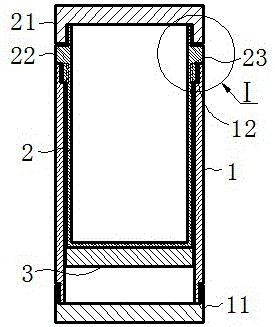

图2为图1的半剖视图；

图3为图2中Ⅰ部放大视图；

图中，1、外杯体；11、外密封杯盖；12、限位槽；2、内杯体；21、内密封杯盖；22、外凸台； 23、限位凸缘；3、弹性密封柱塞。

具体实施方式

如图1和图2所示的一种分层伸缩水杯，包括外杯体1和与外杯体1间隙配合的内杯体2，以及固定连接在内杯体2的底部的弹性密封柱塞3。其中，外杯体1的两端为开通状态，其下端设置有一与其螺纹连接的外密封杯盖11，内杯体2的上端为开通状态，其上端设置有一与其螺纹连接的内密封杯盖21，弹性密封柱塞3与外杯体1的内腔过盈配合，其随着内杯体2移动时外杯体1内的液体不会渗漏。另外，内杯体2的上部还设置有外凸台22，该外凸台22的外径大于外杯体1的内径，以对内杯体2深入外杯体1中的极限位置进行限定，同时还对水杯的上、下朝向具有区分作用，避免失误拧开外密封杯盖11或内密封杯盖21。较佳地，外凸台22的外径尺寸与外杯体1的外经尺寸的大小一致，以确保水杯外型的美观。

为方便内杯体2置于外杯体1内时的拧开，外杯体1的内腔的上部开有限位槽12，内杯体2的上部的外侧设置有与限位槽12间隙配合的限位凸缘23，如图3所示，通过对两者水平方向上自由度的限制以方便内密封杯盖21的拧开和拧紧。

为使得水杯整体浑然一体，外密封杯盖11和内密封杯盖21的外径尺寸均与外杯体1的外径尺寸的大小一致。

考虑到人们对冷饮或热饮的携带需求，外杯体1由隔热材料制成，弹性密封柱塞3也由隔热材料制成，如此，收缩状态时可作为保温杯使用，拉伸状态时两容腔内的饮品的热交换也较少。

本实用新型结构简单，实用性强，独立的内、外层结构可方便分区携带不同的饮品，可满足一人多口味或冷热饮品的携带需求，也适用两人各自的饮品携带需求，空杯携带时可收缩以减小整体尺寸而方便携带，非常适合爱好多口味的饮品的个人或情侣使用。
