一种侧把及带侧把的器皿的制作方法

本实用新型涉及一种品茶用的茶具，特别是涉及一种侧把及带侧把的器皿。

背景技术：

随着生活水平的提高，茶文化日益走进我们的生活，喝茶时煮茶工具必不可少，一般都要准备一个壶，还要用到茶针，现有茶针都是单独设置，比较零散，摆放存储都比较凌乱，用的时候要有时还找不到，比较麻烦。

技术实现要素：

为了能使漏勺具有盛茶水的功能，本实用新型提供了一种侧把及带侧把的器皿。

本实用新型采用的技术方案为：一种侧把，其特征在于包括前柄和后柄，前柄前端设有轴向中空的前连接箍，前连接箍前端设有内连接螺纹，前连接箍后端连接有轴向中空的前木柄，前木柄后端连接有轴向中空的后连接箍，后连接箍后端设有内连接螺纹，后连接箍后端通过内连接螺纹连接有一连接头，连接头前端连接有探入前木柄中空位置的茶针，连接头后端连接有后木柄。

一种带侧把的器皿，所述前连接箍前端的内螺纹连接有一短丝，短丝设有前段螺纹、中段螺纹、后段螺纹，中段螺纹直径比前段螺纹、后段螺纹直径大，中段螺纹与前连接箍前端的内螺纹配合，后段螺纹通过自身螺纹连接有位于前木柄中空位置的内管，内管后端设有径向外伸的环形外凸台，后连接箍内设有环形内凸台，外凸台压在内凸台上，后段螺纹中心位置后设有锁紧凹陷，前段螺纹通过自身螺纹连接有套管，套管外侧后沿连接有周向分布的向前伸展逐渐远离套管的支臂，支臂前端连接有向前伸展逐渐靠近套管的斜臂，支臂前端支撑在一内宽外窄的锥形洞的侧壁上，锥形洞内灌封有填料，锥形洞设置在一连接体上，连接体上连接有一壶，连接体与前连接箍间设有垫片。

本实用新型将茶针与壶柄结合为一体，平时旋在壶柄的后半段，不存在摆放存储的问题，也不会滚落丢失，使用时只要悬下就可以了，整体性更好，使用更便捷。

附图说明

图1为本实用新型实施例整体结构示意图。

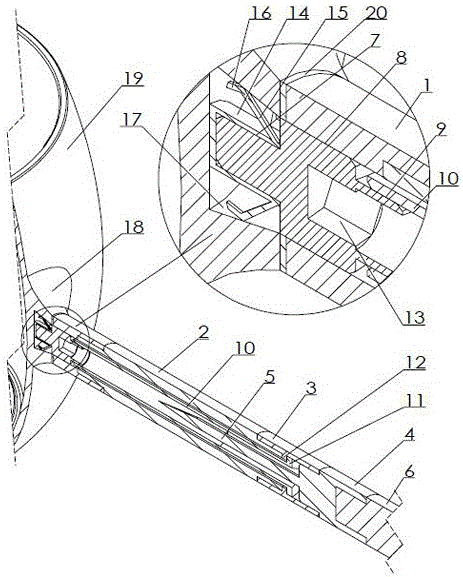

图2为本实用新型实施例整体剖视结构示意图及局部放大图。

图中标号名称：1前连接箍；2前木柄；3后连接箍；4连接头；5茶针；6后木柄；7前段螺纹；8中段螺纹；9后段螺纹；10内管；11外凸台；12内凸台；13锁紧凹陷；14套管；15支臂；16斜臂；17锥形洞；18连接体；19壶；20垫片。

具体实施方式

本实用新型实施例如图1、2所示，涉及一种侧把和带该侧把的器皿，把手包括前柄和后柄，前柄前端设有轴向中空的前连接箍1，前连接箍前端设有内连接螺纹，前连接箍后端连接有轴向中空的前木柄2，前木柄后端连接有轴向中空的后连接箍3，后连接箍后端设有内连接螺纹，后连接箍后端通过内连接螺纹连接有一连接头4，连接头前端连接有探入前木柄中空位置的茶针5，连接头后端连接有后木柄6；前连接箍前端的内螺纹连接有一短丝，短丝设有前段螺纹7、中段螺纹8、后段螺纹9，中段螺纹直径比前段螺纹、后段螺纹直径大，短丝呈中间粗的阶梯状，中段螺纹与前连接箍前端的内螺纹配合，后段螺纹通过自身螺纹连接有位于前木柄中空位置的内管10，内管后端设有径向外伸的环形外凸台11，后连接箍内设有环形内凸台12，外凸台压在内凸台上，保证前柄连接的牢固性，避免后柄旋扭时前柄脱落，后段螺纹中心位置后设有锁紧凹陷13，本实施例为内六方孔，实施时还可为其他棱柱孔，前段螺纹通过自身螺纹连接有套管14，可通过内六方孔紧固，套管外侧后沿连接有周向分布的向前伸展逐渐远离套管的支臂15，支臂前端连接有向前伸展逐渐靠近套管的斜臂16，支臂前端支撑在一内宽外窄的锥形洞17的内侧壁上，锥形洞内灌封有填料，填料灌注前插入套管并通过斜臂使其居中，填料可为热熔胶、塑料、环氧等可固化材料，用于定型固定套管，防止其拔脱，锥形洞设置在一连接体18上，连接体上连接有一壶19，也可以是茶海或其他器皿，连接体与前连接箍间设有垫片20。

本实用新型将茶针与壶柄结合为一体，平时旋在壶柄的后半段，不存在摆放存储的问题，也不会滚落丢失，使用时只要悬下就可以了，整体性更好，使用更便捷。

综上所述仅为本实用新型较佳实施例，凡依本申请所做的等效修饰和现有技术添加均视为本实用新型技术范畴。
