一种多功能卫生纸盒的制作方法

一种生活用品，特别是一种卫生纸盒。

背景技术：

纸现在已经成为人们生活当中每天都需要用的物品之一，但是一般的卷纸使用起来很不方便，而且每次用完后卷纸都是暴露在空气中的，由于卷纸经常被拿来拿去，所以卷纸很容易被弄脏，如果水杯不小心歪倒，整卷的纸就有可能全部浸湿，无法再使用，且现在没有专门针对卷纸设计的纸盒。

技术实现要素：

为解决现有技术的不足，本实用新型的目的在于提供一种多功能卫生纸盒，结构简单，使用方便，有效隔离灰尘细菌，且能实现多用途。

为了实现上述目标，本实用新型采用如下的技术方案：

一种多功能卫生纸盒,包括：盒体，横向固定于盒体内的横隔板，固定于横隔板与盒体之间的纵隔板，形成于横隔板与盒体之间的第一腔室，形成于纵隔板与盒体之间并容纳卫生纸的第二腔室，形成于纵隔板与盒体之间并放置备用卫生纸的第三腔室。

前述的一种多功能卫生纸盒,第一腔室内设置有可滑动的镜子。

前述的一种多功能卫生纸盒,镜子与第一腔室之间设有滑轨。

前述的一种多功能卫生纸盒,镜子的侧面设有拉手，拉手上设有防滑纹。

前述的一种多功能卫生纸盒,第二腔室内设有固定卷纸的转轴，第二腔室底部设有方便拿取卷纸的出口。

前述的一种多功能卫生纸盒,第三腔室设有：放置备用卷纸的抽屉，固定于抽屉上并卡接于第三腔室的坡形凹槽的凸起，自动将抽屉推出第三腔室的自动推动组件。

前述的一种多功能卫生纸盒,自动推动组件组成有：置于抽屉与第三腔室之间的弹簧，贯穿第三腔室的底面并接触于抽屉的按钮。

前述的一种多功能卫生纸盒,弹簧有多个，弹簧为蝶形弹簧，按钮的表面设有防滑纹。

前述的一种多功能卫生纸盒,还包括：活动连接与盒体上的盖板，设于盒体上的安装孔。

前述的一种多功能卫生纸盒,安装孔为螺纹孔。

本实用新型的有益之处在于：本实用新型使用方便，结构简单，功能多样，有效隔离灰尘细菌，保持抽纸干净卫生，有益健康，抽纸放在转轴上，从出口撕纸，第三腔室用于放置备用纸，拉下按钮可以将抽屉弹出，还设置了镜子，实现了多用途。

附图说明

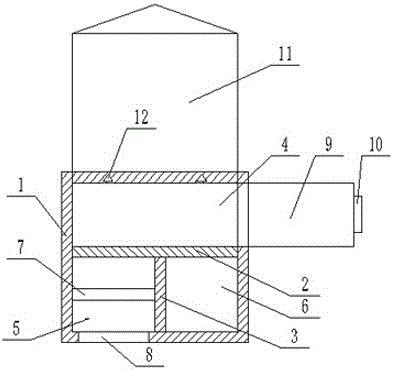

图1是本实用新型的一种实施例的截面图；

图2是本实用新型第三腔室的一种实施例的截面图；

图中附图标记的含义：

1 盒体，2 横隔板，3 竖隔，4 第一腔室，5 第二腔室，6 第三腔室，7 转轴，8 出口，9 镜子，10 拉手，11 盖板，12 螺丝孔，13 抽屉，14 弹簧，15 按钮。

具体实施方式

以下结合附图和具体实施例对本实用新型作具体的介绍。

一种多功能卫生纸盒,包括：盒体，横向固定于盒体内的横隔板，固定于横隔板与盒体之间的纵隔板，形成于横隔板与盒体之间的第一腔室，形成于纵隔板与盒体之间并容纳卫生纸的第二腔室，形成于纵隔板与盒体之间并放置备用卫生纸的第三腔室。

第一腔室内设置有可滑动的镜子，为了实现可滑动，镜子与第一腔室之间设有滑轨,为了方便使用人将镜子取出，镜子的侧面设有拉手，拉手上设有防滑纹。第二腔室内设有固定卷纸的转轴，第二腔室底部设有方便拿取卷纸的出口。

如图2所示，第三腔室设有：放置备用卷纸的抽屉，固定于抽屉上并卡接于第三腔室的坡形凹槽的凸起，自动将抽屉推出第三腔室的自动推动组件；自动推动组件组成有：置于抽屉与第三腔室之间的弹簧，贯穿第三腔室的底面并接触于抽屉的按钮。作为一种优选,弹簧有多个，弹簧为蝶形弹簧，按钮的表面设有防滑纹，凸起为弹力凸起。待使用人按下按钮，按钮挤压抽屉，将抽屉卡接于第三腔室的凸起顶起，抽屉实现不了固定，被弹簧弹出，方便使用人取出。

一种多功能卫生纸盒,还包括：活动连接与盒体上的盖板，设于盒体上的安装孔；作为一种优选,安装孔为螺纹孔。设置盖板，盖上盖板的时候，可以防水。螺纹孔的作用是通过螺丝钉把整个盒子固定在墙壁上。

本实用新型使用方便，结构简单，功能多样，有效隔离灰尘细菌，保持抽纸干净卫生，有益健康，抽纸放在转轴上，从出口撕纸，第三腔室用于放置备用纸，拉下按钮可以将抽屉弹出，还设置了镜子，实现了多用途。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，上述实施例不以任何形式限制本实用新型，凡采用等同替换或等效变换的方式所获得的技术方案，均落在本实用新型的保护范围内。
