一种拖把清洁脱水器的制作方法

本实用新型涉及清洁工具的技术领域，特别是一种拖把清洁脱水器的技术领域。

背景技术：

拖把是人们家居生活中用于拖抹地板的卫生洁具，目前在使用时，都是采用脚踏手拧的方法将拖把拧干，这种传统脚踏手拧的方法吃力辛苦，而且不卫生。针对条形拖把现有的脱水器中出现有，利用两个滚筒相压与拖把上使拖把受压力的作用排出水，此方法即卫生又方便，但是对于滚筒所在的清洗筒内的进出水并未做合理的设置，人们在使用时会很费力。

技术实现要素：

本实用新型的目的就是解决现有技术中的问题，提出一种拖把清洁脱水器，能够使拖把快速的清洗、脱水干净。

为实现上述目的，本实用新型提出了一种拖把清洁脱水器，包括壳体、第一滚筒、第二滚筒、压杆、连接杆、弹簧、水泵，所述壳体内部设有所述第一滚筒、所述第二滚筒，所述第一滚筒位于第二滚筒侧上方，所述第一滚筒通过第一转轴连接壳体，所述壳体两侧面上位于第一转轴与壳体连接处均设有第一条孔，所述第一转轴两端连接有连接杆，所述第二滚筒通过第二转轴连接壳体，所述壳体两侧面底部均连接有所述压杆，所述压杆均设有第二条孔，所述第二条孔通过连接杆与第一转轴连接，所述壳体右侧底部设有出水口，所述壳体左侧底部设有进水口，所述进水口通过第二水管连接水泵。

作为优选，所述第一滚筒与第二滚筒均与同一竖直平面相交。

作为优选，所述压杆可绕与壳体连接点转动。

作为优选，所述压杆内侧连接有弹簧，弹簧连接于压杆与壳体之间。

作为优选，所述出口处连接有第一水管，所述水泵另一端连接有第三水管。

作为优选，两个所述压杆的外端均连接踏板，踏板上表面设有弧形凸起。

作为优选，所述水泵通过信号线连接控制器，所述第一水管上设有电动阀，电动阀通过信号线连接控制器，所述壳体内部设有污水密度监控器，监控器通过信号线连接控制器。

本实用新型的有益效果：本实用新型通过简化原有滚筒互压式脱水器的力传递结构，并增设有进、出水口且在进水口设置水泵，通过外部电子自动控制进、排水使本实用新型可快速的将拖把清洗、脱水干净，无需人工更换清洁用水。

本实用新型的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

图1是本实用新型一种拖把清洁脱水器的立体视图；

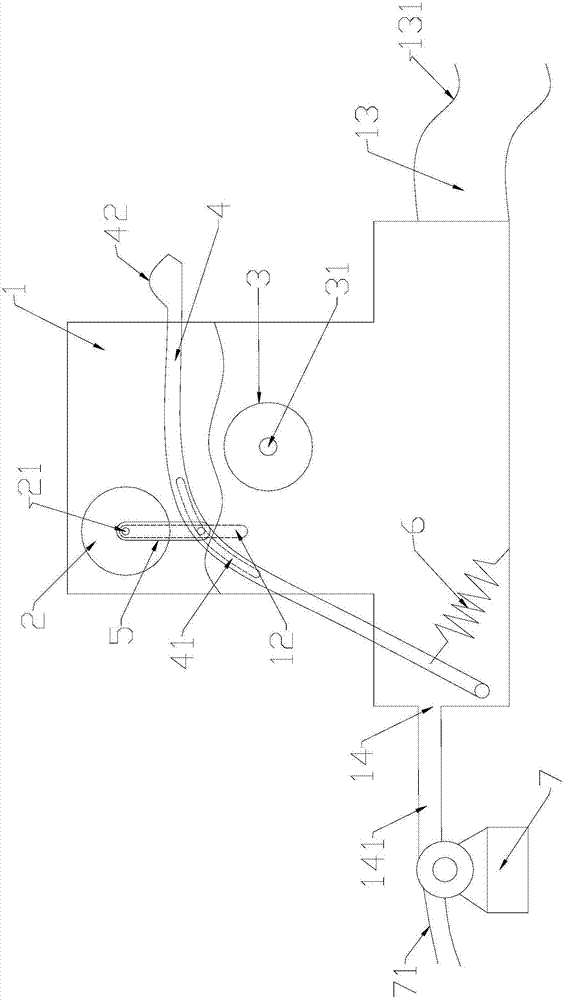

图2是本实用新型一种拖把清洁脱水器的前视图。

图中：1-壳体、12-第一条孔、13-出水口、131-第一水管、14-入水口、141-第二水管、2-第一滚筒、21-第一转轴、3-第二滚筒、31-第二转轴、4-压杆、41-第二条孔、42-踏板、5-连接杆、6-弹簧、7-水泵、71-第三水管。

【具体实施方式】

参阅图1和图2，本实用新型一种拖把清洁脱水器，包括壳体1、第一滚筒2、第二滚筒3、压杆4、连接杆5、弹簧6、水泵7，所述壳体1内部设有所述第一滚筒2、所述第二滚筒3，所述第一滚筒2位于第二滚筒3侧上方，所述第一滚筒2通过第一转轴21连接壳体1，所述壳体1两侧面上位于第一转轴21与壳体1连接处均设有第一条孔12，所述第一转轴21两端连接有连接杆5，所述第二滚筒3通过第二转轴31连接壳体1，所述壳体1两侧面底部均连接有所述压杆4，所述压杆4中部均设有第二条孔41，所述第二条孔41通过连接杆5与第一转轴21连接，所述壳体1右侧底部设有出水口13，所述壳体1左侧底部设有进水口，所述进水口通过第二水管131连接水泵7。所述第一滚筒2与第二滚筒3均与同一竖直平面相交。所述压杆4可绕与壳体1连接点转动。所述压杆4内侧连接有弹簧6，弹簧6连接于压杆4与壳体1之间。所述出口处连接有第一水管131，所述水泵7另一端连接有第三水管71。两个所述压杆4的外端均连接踏板42，踏板42上表面设有弧形凸起。所述水泵7通过信号线连接控制器，所述第一水管131上设有电动阀，电动阀通过信号线连接控制器，所述壳体1内部设有污水密度监控器，监控器通过信号线连接控制器。

本实用新型一种拖把清洁脱水器，通过简化原有滚筒互压式脱水器的力传递结构，并增设有进、出水口且在进水口设置水泵，通过外部电子自动控制进、排水使本实用新型可快速的将拖把清洗、脱水干净，无需人工更换清洁用水。

上述实施例是对本实用新型的说明，不是对本实用新型的限定，任何对本实用新型简单变换后的方案均属于本实用新型的保护范围。
