液压式厕所卫生安全盖的制作方法

本实用新型涉及一种厕所马桶的遮盖工具，尤其是涉及一种液压式厕所卫生安全盖。

背景技术：

纽约大学菲利普-泰尔诺博士指出，如果冲水时马桶盖打开，马桶内的瞬间气旋可以将那些天赋异禀的微生物送入“高空”。据了解，大肠杆菌会在冲水后的2个小时内集中分布在以马桶为中心直径约1米的范围内，沙门氏菌能在30分钟内扩散到同样的范围，而梭状芽孢杆菌则主要在60分钟内聚集在马桶坐圈到马桶上25厘米的范围内，并悬浮在空气中长达几小时，进而落在墙壁和牙刷、漱口杯、毛巾上。现在的大部分家庭中，如厕、洗漱、淋浴都在卫生间里进行，牙刷、漱口杯、毛巾等与马桶共处一室，自然很容易受到细菌污染。

不盖的话，不排除里面的细菌会随着气旋散发到空气里，它们虽然无法通过空气传播，但如果落在了牙刷、毛巾等日用品上没有及时清洗，使用后就有可能患上传染病。盖上马桶盖冲水，细菌依然会在气旋的作用下飘荡在马桶内部，并且很容易依附在马桶圈和马桶盖的边缘，这时候人们下一次打开马桶盖，同样会接触到细菌从而有可能受到感染，会和皮肤接触，如果皮肤有破损，则可能会引起皮肤感染。

而更有甚者，现在公共场所所用马桶多为蹲坑式，没有马桶盖可盖，卫生状况较差，更是臭气难闻，急需改进。

技术实现要素：

本实用新型的目的在于克服上述现有技术的不足，提供一种液压式厕所卫生安全盖，人站上去时自动打开盖板供人正常方便使用，无人使用时自动闭合盖板，卫生整洁。

为达到上述目的，本实用新型的技术方案是：液压式厕所卫生安全盖，包括马桶，所述马桶的上端面形成向周边延伸的外轮廓为方形的底板，所述底板上表面的左右两侧对称设有相互密封配合的均为方形的缸筒和缸杆，所述缸筒贴合位于底板上表面上，所述缸杆可沿着缸筒的内壁在水平方向左右伸缩，所述缸筒上与缸杆所在侧相对的另一侧设有连通的伸缩液压缸，所述伸缩液压缸包括一个主缸体和多个辅缸体，所述主缸体和每个辅缸体上方均设有盖板，所述缸筒和缸杆的前后两侧分别套在两对连杆的下部，每对连杆均包括对称设置的两个连杆且通过销柱同时穿过两个连杆的中心，两个连杆的上部分别套在对称设置的两个滑套上，所述滑套上方设有脚踏板，所述脚踏板的下表面设有两条左右方向延伸的插槽，所述滑套的两端设有可在插槽内滑动的插接头，滑套的下部两端均设有两个间隔分布的平板，两个平板之间设有第一轴销，所述连杆的上部套入对应的第一轴销，所述脚踏板的下表面和缸筒的上表面之间压接弹簧。

所述主缸体和辅缸体均为方形结构，主缸体贴合设在缸筒的一侧壁上且主缸体在该侧壁上的投影完全落入该侧壁，每个辅缸体均可缩入其前面的另一个辅缸体内，最前端的辅缸体可缩入主缸体内。

每个辅缸体的上表面末端均通过两个对称的连接柱连接盖板，两个连接柱均位于对应的盖板的下表面末端，前一个盖板的末端设有向上延伸用来抵接后一个盖板的内表面的凸缘，后一个盖板的前端设有向下延伸用来抵接前一个盖板的外表面的凸缘。

所述底板上方设有与其外轮廓相同的下罩壳和上罩壳，所述上罩壳位于下罩壳的上方且上罩壳、下罩壳和底板为贴合设置。

所述下罩壳为中空设置，下罩壳的上端面内侧设有向内延伸的挡缘，下罩壳的前后内壁中间处对称设有左右延伸的凸条，所述凸条的上表面和挡缘的下表面之间形成供盖板穿过的导向通道。

所述上罩壳的中心设有与马桶上端对应的第一通孔，上罩壳的左右两侧对称设有腰圆形的第二通孔，所述脚踏板位于第二通孔内。

所述缸筒和缸杆的前后两侧均设有第二轴销，所述连杆的下部套入对应的第二轴销内。

两个通过销柱连接的连杆的内侧壁中间处均设有凹槽，两个连杆贴合在凹槽内转动。

所述脚踏板的下表面设有凸块，所述凸块伸入弹簧内。

本实用新型的有益效果是：人站上去时自动打开盖板供人正常方便使用，无人使用时自动闭合盖板，卫生整洁。

附图说明

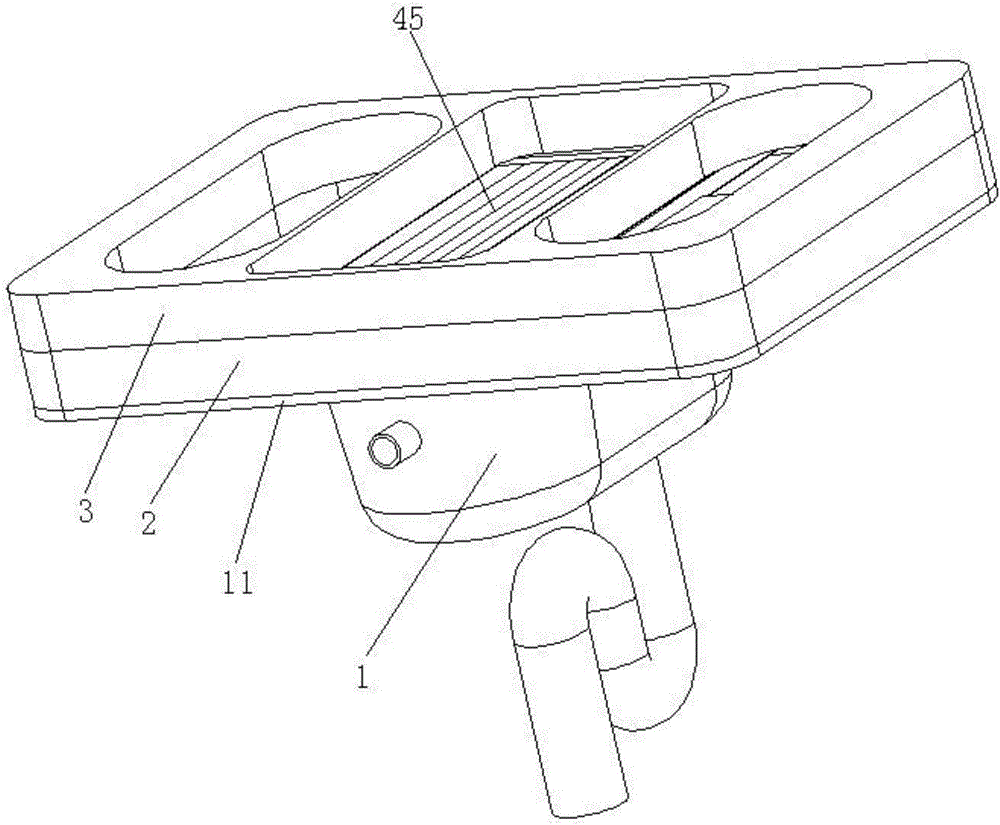

图1为本实用新型在盖板打开状态下的立体图；

图2为本实用新型在盖板闭合状态下的立体图；

图3为本实用新型的爆炸图；

图4为本实用新型去掉下罩壳和上罩壳后的立体图；

图5为本实用新型的滑套和脚踏板配合的爆炸图；

图6为本实用新型的缸筒和缸杆配合的结构示意图；

图7为图6中B处的放大图；

图8为本实用新型的缸筒、主缸体和辅缸体配合的立体图；

图9为图8中C处的放大图；

图10为本实用新型的下罩壳的立体图；

图11为图10中A-A向的剖视图。

图中：马桶1、底板11、下罩壳2、挡缘21、凸条22、导向通道23、上罩壳3、第一通孔31、第二通孔32、缸筒4、缸杆41、主缸体42、辅缸体43、连接柱44、盖板45、凸缘46、第二轴销47、连杆5、凹槽51、弹簧6、滑套7、插接头71、平板72、第一轴销73、脚踏板8、插槽81、凸块82。

具体实施方式

下面通过实施例，并结合附图，对本实用新型的技术方案作进一步具体的说明。

如图1～图11所示，液压式厕所卫生安全盖，包括马桶1，所述马桶1的上端面形成向周边延伸的外轮廓为方形的底板11，底板11为日常使用的马桶1的供人站立或蹲着的平台，在马桶1的左右两侧留有较大的站立空间，而在马桶1的前后两侧的空间则较小，本实用新型的装置就对称设在马桶1的左右两侧配合使用。

所述底板11上表面的左右两侧对称设有相互密封配合的均为方形的缸筒4和缸杆41，即本实用新型的缸筒4和缸杆41的数量均为两个，马桶1的左右两侧均设有一个缸筒4和一个缸杆41，相互配合的缸筒4和缸杆41内充满液体且通过密封保证内部的液体不会泄露。

所述缸筒4贴合位于底板11上表面上，所述缸杆41可沿着缸筒4的内壁在水平方向左右伸缩，即缸杆41的底面不接触底板11上表面，缸杆41只能做伸缩运动，缸筒4和缸杆41均为方形结构，便于装配同时储液量大。

所述缸筒4上与缸杆41所在侧相对的另一侧设有连通的伸缩液压缸，所述伸缩液压缸包括一个主缸体42和多个辅缸体43，所述主缸体42和每个辅缸体43上方均设有盖板45，所述主缸体42和辅缸体43均为方形结构，主缸体42贴合设在缸筒4的一侧壁上且主缸体42在该侧壁上的投影完全落入该侧壁，主缸体42为固定的，且缸筒4内的液体能流入主缸体42内。

每个辅缸体43均可缩入其前面的另一个辅缸体43内，最前端的辅缸体43可缩入主缸体42内。本实用新型的伸缩液压缸在完全收缩后所有的辅缸体43均缩入主缸体42内，同时主缸体42和与其相邻的辅缸体43之间、任意相邻的两个辅缸体43之间均设有密封装置防止液体流出。

每个辅缸体43的上表面末端均通过两个对称的连接柱44连接盖板45，由于主缸体42为固定式，主缸体42的盖板45也为固定式，因此主缸体42的盖板45直接和主缸体42固定连接，两个连接柱44均位于对应的盖板45的下表面末端，前一个盖板45的末端设有向上延伸用来抵接后一个盖板45的内表面的凸缘46，后一个盖板45的前端设有向下延伸用来抵接前一个盖板45的外表面的凸缘46。同时相邻的两个盖板45的交界处的上下两个凸缘46可以形成限位配合，本实用新型的伸缩液压缸在伸出过程中辅缸体43带着与自身相对应的盖板45一起伸出，各个盖板45之间由于凸缘46的存在不会形成间隙，马桶1上方的盖板45为从马桶1两侧向中间处逐级升高，伸缩液压缸在收缩时位于后方的辅缸体43在回缩时其连接柱44抵接到前方的辅缸体43的后端面即停止，连接柱44能起到在回缩时限位的作用，同时后方的各个盖板45逐层堆叠在主缸体42的盖板45的上方。

所述缸筒4和缸杆41的前后两侧分别套在两对连杆5的下部，每对连杆5均包括对称设置的两个连杆5且通过销柱同时穿过两个连杆5的中心，即本实用新型共有8个连杆5，每两个对应的连杆5在中心点处交叉配合。

两个连杆5的上部分别套在对称设置的两个滑套7上，本实用新型的滑套7数量为四个，所述滑套7上方设有脚踏板8，所述脚踏板8的下表面设有两条左右方向延伸的插槽81，所述滑套7的两端设有可在插槽81内滑动的插接头71，滑套7的下部两端均设有两个间隔分布的平板72，两个平板72之间设有第一轴销73，所述连杆5的上部套入对应的第一轴销73，所述脚踏板8的下表面和缸筒4的上表面之间压接弹簧6。

所述底板11上方设有与其外轮廓相同的下罩壳2和上罩壳3，所述上罩壳3位于下罩壳2的上方且上罩壳3、下罩壳2和底板11为贴合设置。

所述下罩壳2为中空设置，下罩壳2的上端面内侧设有向内延伸的挡缘21，下罩壳2的前后内壁中间处对称设有左右延伸的凸条22，所述凸条22的上表面和挡缘21的下表面之间形成供盖板45穿过的导向通道23，安装完工后凸条22的下端面位于马桶1的前后侧且与马桶1上端面齐平，主缸体42的盖板45的两端压接在凸条22的上端面，辅缸体43的盖板45伸出后均位于导向通道23内。

所述上罩壳3的中心设有与马桶1上端对应的第一通孔31，上罩壳3的左右两侧对称设有腰圆形的第二通孔32，所述脚踏板8位于第二通孔32内，脚踏板8的形状也为腰圆形且大小与第二通孔32相适配。

所述缸筒4和缸杆41的前后两侧均设有第二轴销47，所述连杆5的下部套入对应的第二轴销47内。

两个通过销柱连接的连杆5的内侧壁中间处均设有凹槽51，两个连杆5贴合在凹槽51内转动，凹槽51能够对两个连杆5的转动起到限位作用。

所述脚踏板8的下表面设有凸块82，所述凸块82伸入弹簧6内，使得弹簧6伸缩变形时不会脱离出去。

本实用新型的工作原理是：当厕所无人使用时，马桶1上方通过其两侧的盖板45配合封盖，当有人需要方便时，人的两脚伸入与人脚相适配的两个第二通孔32内，站/蹲在第二通孔32内的脚踏板8上，此时在人体重力的作用下，脚踏板8下沉，弹簧6被压缩，马桶1每一侧的两个滑套7均沿着脚踏板8下表面的插槽81向两侧移动，即两个连杆5往左右两侧拉伸开，带动两个连杆5下部的缸筒4和缸杆41互相远离(实际为缸筒4固定，只有缸杆41移动远离缸筒4)，即缸筒4内部的体积变大，由于液体不可压缩，辅缸体43内的液体会注入缸筒4，使得辅缸体43一节一节收起变短，辅缸体43上对应的盖板45也跟着被收起，将马桶1的方便槽露出，供人们正常方便使用。当人们方便完后离开脚踏板8，脚踏板8在弹簧6的作用下往上抬起，滑套7跟着脚踏板8上升并带动两个连杆5向上收起，连杆5下部的缸筒4和缸杆41相互靠近，即缸杆41压缩缸筒4，使得缸筒4体积变小，将缸筒4内的液体注入辅缸体43内，使得辅缸体43一节一节变长，带动辅缸体43的盖板45向马桶1的中间合拢，马桶1两侧的盖板45配合使用，正好能将马桶1的方便槽盖合。
