一种新型家具脚轮的制作方法

本实用新型涉及一种脚轮，尤其涉及一种新型家具脚轮。

背景技术：

现在市面上很多家具在设计时会考虑到家具搬运的问题，由于家具体积一般比较大，搬运时会非常吃力。因此很多家具在设计时会考虑在家具的下方装置脚轮，这样搬运移动时非常省时省力。但目前的家具脚轮的刹车装置多为摩擦制动，这样长时间使用的话会导致脚轮与制动装置之间的磨损，影响产品的使用寿命。

技术实现要素：

为了解决上述技术所存在的不足之处，本实用新型提供了一种新型家具脚轮。

为了解决以上技术问题，本实用新型采用的技术方案是：一种新型家具脚轮，包括支柱、支座、脚轮和锁紧装置，支座的上端端面的中心设置有安装孔，支柱的下端插置在支座的安装孔内；支座的下端连接有加强固定板，加强固定板为两个，分为左加强固定板和右加强固定板；左加强固定板和右加强固定板对称设置在支座下端的左右两侧，左加强固定板和右加强固定板之间水平设置有横轴；横轴的两端分别通过螺栓与两侧的加强固定板固定连接；脚轮的中心孔穿过横轴，设置在两个加强固定板之间；

锁紧装置安装在左加强固定板上，锁紧装置包括锁紧轴、调节柄；左加强固定板上水平设置有左、右贯通开口的套座，左加强固定板上对应套座的位置开设有调节孔；锁紧轴的一端插置在套座内并穿入调节孔与左加强固定板连接，锁紧轴的另一端上设置有调节柄；套座与锁紧轴为螺纹间隙配合连接；锁紧轴与横轴的间距小于脚轮轮毂的半径。

进一步地，套座与左加强固定板相连接的一端设置有与套座垂直的套座安装板；套座安装板贴合在左加强固定板的外侧与左加强固定板固定连接。

进一步地，锁紧轴穿入左加强固定板的一端的端面上设置有防磨层。

进一步地，本实用新型为了加强锁紧效果，将锁紧装置设置为两个，分别安装在左加强固定板和右加强固定板上。并且，左加强固定板、右加强固定板上的锁紧装置分别位于不同的水平线上。这样脚轮固定需要锁紧时，会受到不同方位点的接触压力，锁紧效果更好。

进一步地，左加强固定板和右加强固定板的下端均向横轴倾斜，倾斜后与横轴形成的角度为60～80°。

本实用新型提供的新型家具脚轮，通过锁紧轴与脚轮轮毂接触产生摩擦阻力，避免了脚轮直接与刹车装置磨损带来的损耗，保证了使用寿命；此外本实用新型的锁紧装置可手动自由调整锁紧度，并且固定脚轮时采取了多个方位点产生接触压力，锁紧效果更好。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

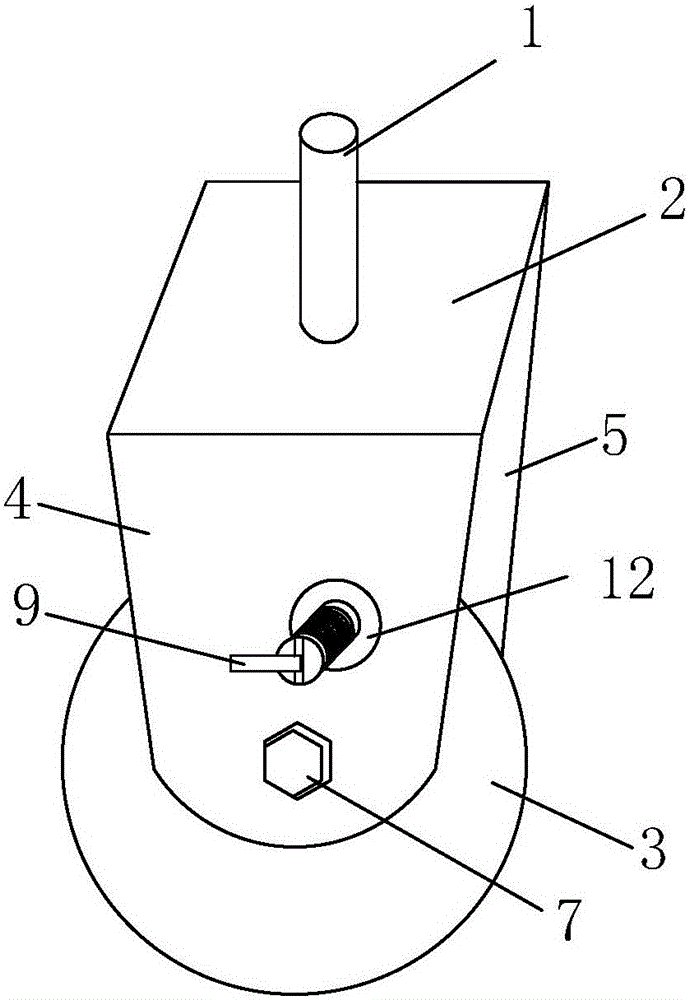

图1是本实用新型结构示意图。

图2是图1的侧视图。

图中：1、支柱；2、支座；3、脚轮；4、左加强固定板；5、右加强固定板；6、横轴；7、螺栓；8、锁紧轴；9、调节柄；10、套座；11、轮毂；12、套座安装板；13、防磨层。

具体实施方式

如图1～图2所示，本实用新型包括支柱1、支座2、脚轮3和锁紧装置，支座2的上端端面的中心设置有安装孔，支柱1的下端插置在支座2的安装孔内；支座2的下端连接有加强固定板，加强固定板为两个，分为左加强固定板4和右加强固定板5；左加强固定板4和右加强固定板5对称设置在支座2下端的左右两侧，左加强固定板4和右加强固定板5之间水平设置有横轴6；横轴6的两端分别通过螺栓7与两侧的加强固定板固定连接；脚轮3的中心孔穿过横轴6，设置在两个加强固定板之间；

锁紧装置安装在左加强固定板4上，锁紧装置包括锁紧轴8、调节柄9；左加强固定板4上水平设置有左、右贯通开口的套座10，左加强固定板4上对应套座10的位置开设有调节孔；锁紧轴8的一端插置在套座10内并穿入调节孔与左加强固定板4连接，锁紧轴8的另一端上设置有调节柄9；套座10与锁紧轴8为螺纹间隙配合连接；锁紧轴8与横轴6的间距小于脚轮轮毂11的半径。

本实用新型主要通过转动调节柄9使得锁紧轴8与轮毂11接触，产生接触阻力制动。这样避免了脚轮3直接与锁紧轴8接触，因此脚轮3不会由于频繁的摩擦受阻产生损坏，保证了本实用新型的使用寿命。本实用新型的套座10与左加强固定板4相连接的一端设置有与套座10垂直的套座安装板12；套座安装板12贴合在左加强固定板4的外侧与左加强固定板4固定连接，套座安装板12可直接焊接在左加强固定板4上，也可通过螺钉或者铆钉连接固定。套座安装板12可以是另外设置在套座10上的，也可以是与套座10一体成型的，例如套座10可以是钢管，将钢管的一端均向外弯折，形成与钢管垂直的弯折面，弯折面即为本实用新型的套座安装板12。这种方式加工方便，连接稳固。

本实用新型在锁紧轴8穿入左加强固定板4的一端的端面上设置有防磨层13。防磨层13由橡胶弹性材料制成，不但保护了锁紧轴和轮毂，同时由于橡胶材料的耐磨性和阻力大，其锁紧效果也得到了提升。

为了进一步提高本实用新型的锁紧效果，将锁紧装置设置为两个，分别安装在左加强固定板4和右加强固定板5上。并且左加强固定板4、右加强固定板5上的锁紧装置分别位于不同的水平线上，即左加强固定板4的安装高度高于或者低于右加强固定板5的安装高度，这样便于在脚轮的轮毂11上形成不同方位点的接触。一般情况下本实用新型仅仅通过一个锁紧装置实现搬运过程的调整，当家具摆放到位后，可同时使用两个锁紧装置进行固定，这样在使用时紧固性更好，脚轮不会发生位移。左加强固定板4和右加强固定板5的下端均向横轴6倾斜，倾斜后与横轴6形成的角度为60～80°。比起相互平行的两个加强固定板，这种设置可以产生角度应力，加强固定板对脚轮的支撑效果更好。

上述实施方式并非是对本实用新型的限制，本实用新型也并不仅限于上述举例，本技术领域的技术人员在本实用新型的技术方案范围内所做出的变化、改型、添加或替换，也均属于本实用新型的保护范围。
