一种SUS316不锈钢与食品级塑胶组合型的保温瓶盖的制作方法

本实用新型涉及日用品技术设备领域，具体是一种SUS316不锈钢与食品级塑胶组合型的保温瓶盖。

背景技术：

保温瓶又称电壶，是一种日常用品，外壳以竹篾、铁皮或塑料等做成，内装瓶胆。瓶胆由双层玻璃制成，夹层中的两面镀上银等金属，中间抽成真空，瓶口有塞子，可在较长时间内保持瓶内温度。盛热水的通常叫暖水瓶；盛冷食的通常叫冰瓶。保温瓶的瓶胆有内壁和外壁，在两壁之间呈真空状，真空中无法进行热传导和对流，而镀上的金属反射层可以反射热辐射，所以凡是倒入瓶里的液体都能在相当长的一段时间内，保持它原有的温度。

生活中常见的保温瓶为暖水瓶，对于保温瓶而言，保温瓶盖是其能否达到保温效果的重要保障，现有的保温瓶盖多采用塑料材质制作，大都能够起到这样的作用，但是，现有的保温瓶瓶盖在使用时由于塑料材质的瓶盖常常会与高温水直接接触，常常会导致保温瓶内部的水中产生异味，塑料材质的瓶盖与热水直接接触也常常造成一定的饮水安全隐患。

技术实现要素：

本实用新型的目的在于提供一种SUS316不锈钢与食品级塑胶组合型的保温瓶盖，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种SUS316不锈钢与食品级塑胶组合型的保温瓶盖，包括主体盖，所述主体盖的内侧面上设有内螺纹，主体盖的顶部安装有上盖，上盖外侧的主体盖顶部设有装饰圈，在主体盖的内部设有向下的凹槽，主体盖的内部凹槽的底部安装有超声件，超声件的下表面上设有不锈钢，超声件与不锈钢的外侧设有与凹槽底部贴合的防水圈；所述主体盖、超声件和上盖均采用PP塑料制成；所述不锈钢为SUS316不锈钢；所述防水圈采用硅胶制成；所述装饰圈采用ABS塑料制成。

与现有技术相比，本实用新型具有实用方便、环保耐高温的特点，在主盖体的内部与 保温瓶内部的高温水相接触的面上设置SUS316不锈钢，避免了高温水与塑料材质相接触所产生的异味，使水中不会产生异味，也使饮水变的更加安全。

附图说明

图1为SUS316不锈钢与食品级塑胶组合型的保温瓶盖的俯视结构示意图。

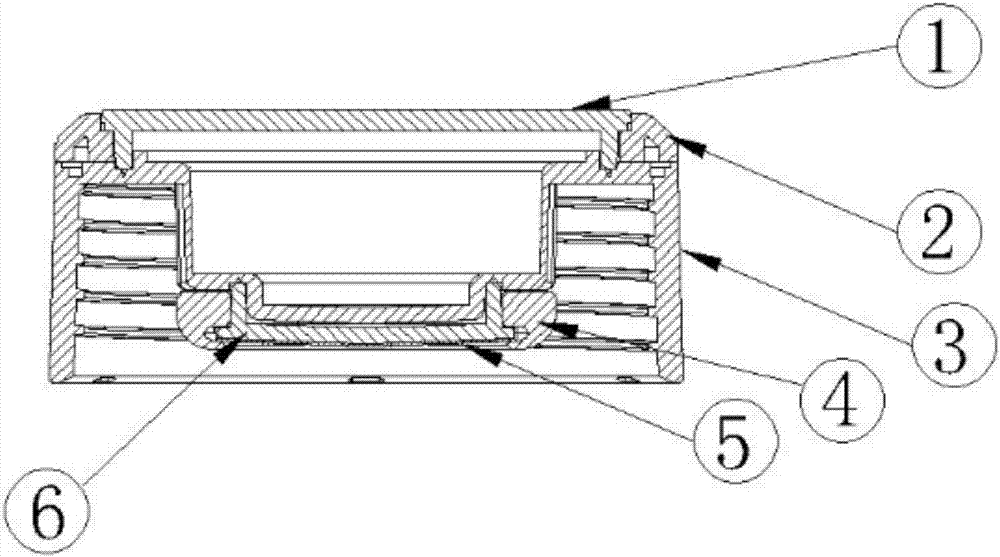

图2为图1中C-C剖面的结构示意图。

图中：1-上盖、2-装饰圈、3-主体盖、4-防水圈、5-不锈钢、6-超声件。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～2，本实用新型实施例中，一种SUS316不锈钢与食品级塑胶组合型的保温瓶盖，包括主体盖3，所述主体盖3的内侧面上设有内螺纹，主体盖3的顶部安装有上盖1，上盖1外侧的主体盖3顶部设有装饰圈2，在主体盖3的内部设有向下的凹槽，主体盖3的内部凹槽的底部安装有超声件6，超声件6的下表面上设有不锈钢5，超声件6与不锈钢5的外侧设有与凹槽底部贴合的防水圈4，如此的设计，使保温瓶里面的水直接接触不锈钢面，不接触食品级塑胶，不会使保温瓶的内部产生异味。

所述主体盖3、超声件6和上盖1均采用PP塑料制成。

所述不锈钢5为SUS316不锈钢。

所述防水圈4采用硅胶制成。

所述装饰圈2采用ABS塑料制成。

本实用新型是SUS316不锈钢与食品级塑胶组合成型的新产品，使用过程中环保，极致安全。

本实用新型具有实用方便、环保耐高温的特点，在主盖体的内部与保温瓶内部的高温水相接触的面上设置SUS316不锈钢，避免了高温水与塑料材质相接触所产生的异味，使 水中不会产生异味，也使饮水变的更加安全。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
