适用于科技大市场的面窗式洽谈桌的制作方法

本实用新型涉及洽谈桌，尤其涉及一种适用于科技大市场的面窗式洽谈桌。

背景技术：

在专利大市场中进行专利交易洽谈时会用到洽谈桌。在中国专利号为ZL2014204892022，名称为“一种洽谈桌”的专利文献中公开了一种现有的洽谈桌。为了防止第三方路过时看到交易文件内容和缓和洽谈时的气氛，有时会将洽谈桌设置在窗户边上，洽谈双方以面对窗户的方式座或站在洽谈桌旁进行洽谈。现有的洽谈桌临窗设置时存在以下不足：当阳光以刺眼的方式照射到屋内时，不能够改变光线的方向和强度以满足使用者的需求；当不需要阳光照射时不能够进行遮阳。

技术实现要素：

本实用新型提供了一种能够遮阳和改变阳光照射到台面上的方向的适用于科技大市场的面窗式洽谈桌，解决了现有洽谈桌临窗使用时不能够改变光线而提高使用者的舒适性的问题。

以上技术问题是通过下列技术方案解决的：一种适用于科技大市场的面窗式洽谈桌，包括台面、支撑台面的支撑脚和遮阳帘，所述台面的前端铰接有透光的光路调节板，所述遮阳帘的上端可拆卸地连接在所述光路调节板的上端，所述遮阳帘的下端穿过所述台面后同位于台面下方的自动转动结构连接在一起，所述自动转动结构包括转轴、固定转轴的固定座、弹簧，所述遮阳帘的下端连接在所述转轴上，所述弹簧一端连接在所述固定座上，所述弹簧的另一端连接在所述转轴上。使用过程中，当不需要阳光照射到台面上时，使遮阳帘的上端同光路调节板的上端连接在一起，此时遮阳帘将阳光遮挡住；需要阳光照射入时，从光路调节板上脱开遮阳帘，遮阳帘在自动转动结构的作用下被转起来并存放在台面的下方。当光线的照射入的角度不舒服时，转动光路调节板来改变透过的光线和反射掉的光线的方向即可。遮阳帘上端可以采取通过挂环、挂钩等结构挂接同光路调节板连接，或通过设计按扣、卡扣、卡接槽等进行卡接的方式进行连接，或通体磁铁进行吸合的方式进行连接都可以。自动转动结构的工作过程为：当将遮阳帘上端向上拉起去挂起遮阳帘时，遮阳帘带动转轴转动，转轴带动弹簧变形，使弹簧储存能量，当遮阳帘的上端从光路调节板上脱开时，由于弹簧的作用，弹簧释放能量并带动转轴转动，从而将遮阳帘转在转轴上。

作为优选，所述转轴上设有套筒，所述套筒上设有供所述遮阳帘通过的开口。使不用时遮阳帘内藏于套筒内，遮阳帘不易脏污，同时将遮阳帘的上端设计得比开口大，使遮阳帘转起时上端刚好卡在此开口内不能进入套筒内，便于下次挂起遮阳帘时找到遮阳帘的上端及使遮阳帘转起时遮阳帘是紧裹在转轴上的。

作为优选，所述支撑脚为平板结构，所述支撑脚设置在所述台面的后端。对自动转动结构的遮挡作用好。

作为优选，所述台面以前端高后端低的状态倾斜设置。观看搁置在台面上的文件时的舒适性好。

作为优选，所述遮阳帘的上端设有边条，所述边条设有螺纹孔，所述螺纹孔螺纹连接有挂环，所述光路调节板设有挂杆，所述挂环挂在所述挂杆上。

作为优选，所述螺纹孔的孔壁上设有沿螺纹孔轴向延伸的沟槽，所述沟槽贯穿所述螺纹孔内的螺纹。开设沟槽，并且沟槽贯穿所有的螺纹，假如螺纹生锈或有杂物，那么在拧动挂环的过程中，锈等杂物会被排挤到沟槽内，而不会卡死在螺纹孔的螺纹内而影响螺纹按照正常的轨迹运动、从而导致滑丝的现象发生，拧接挂环前，可在沟槽内滴一些润滑油，当挂环拧接到螺纹孔上后，多余的润滑油会被储存在沟槽内，起到持久润滑的功能，就算时间长后螺纹生锈，但只要螺纹间稍稍错开一点位置，储存在沟槽内的润滑油又能对螺纹进行润滑，使螺纹能轻松的拧开，不至于滑丝，同时因设计有沟槽，破坏了螺纹的连续性，这样挂环也不易松动，锁紧功能会更强。

作为优选，所述沟槽为“V”形槽。当螺母拧在螺栓上时，沟槽与螺栓上的螺纹的接触线为斜线，转动时，沟槽的边缘对螺纹上的锈与杂物的刮除效果好，使得螺母与悬挂螺栓之间更不易滑丝。

作为优选，所述沟槽的开口角为20°到60°。既能够保证有足够的纳污能力，有能够保证罗牙又足够的强度。

作为优选，所述沟槽的槽壁上设有刃。能够提高螺母转动时对螺纹上的锈与杂物的刮除效果。

作为优选，所述沟槽为三条或四条，所述沟槽均匀分布在所述螺纹孔段的孔壁上。当螺纹生锈或其上有杂物时，只需将螺母旋转一个较小的角度即不大于60度就能将锈等杂物排到沟槽内，如果不均匀分布，将杂物排到沟槽内所需旋转的角度会比均匀分布所要旋转的角度大，也即防滑丝功能没有均匀分布的好，沟槽的数量如果开得太多，会影响螺母的强度。

作为优选，所述光路调节板的前表面设有漫反射层。能够避免光线直射产生刺眼现象。

本实用新型具有下述优点：临窗使用时，能够安装需要旋转是否让光线射入和改变光线的照射角度；通过在遮阳帘上连接自动转动装置，使遮阳帘转起方便、省力，自动化程度高。

附图说明

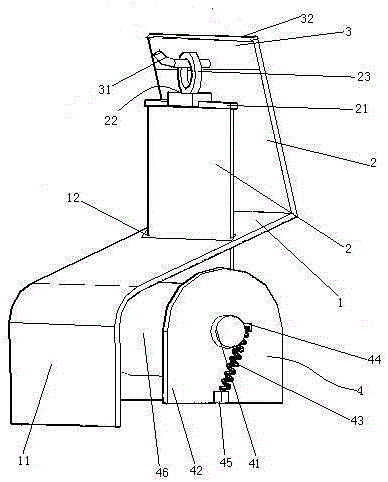

图1为本实用新型的遮阳帘处于遮阳状态时的结构示意图。

图2为边条沿螺纹孔的轴向进行投影时的示意图。

图中：台面1、支撑脚11、槽口12、遮阳帘2、边条21、螺纹孔22、沟槽221、刃222、挂环23、光路调节板3、挂杆31、漫反射层32、自动转动结构4、转轴41、固定座42、弹簧43、轴连接板44、座连接板45、套筒46。

具体实施方式

下面结合附图与实施例对本实用新型作进一步的说明。

参见图1，一种适用于科技大市场的面窗式洽谈桌，包括台面1、遮阳帘2和自动转动结构4。台面1以前端高后端低的状态倾斜设置。台面1的后端连接有支撑台面的支撑脚11。支撑脚11为平板结构。台面1的前端铰接有透光的光路调节板3。光路调节板3的转轴平行于台面1所在的平面。光路调节板3的上端设有挂杆31。光路调节板3的前表面设有漫反射层32。

遮阳帘2的上端设有边条21。边条21设有螺纹孔22。螺纹孔22螺纹连接有挂环23。挂环23挂在挂杆31上而使得遮阳帘2处于展开状态而遮挡在光路调节板3的后方。台面1设有槽口12。槽口12的宽度比边条21的厚度窄，即遮阳帘2可以从槽口12中穿过而边条21不能够从槽口中穿过。遮阳帘2的下端经槽口12穿过台面1后同自动转动结构4连接在一起。自动转动结构4位于台面1下方和支撑脚11的前方。

自动转动结构4包括转轴41、支撑在转轴41两端的两个固定座42和弹簧43。遮阳帘2的下端是同转轴41连接在一起的。固定座42同台面1固定在一起。在转轴41的前端的侧壁上设有轴连接板44，轴连接部44与转轴41之间通过齿轮连接，当轴连接板44转动一个小角度时，转轴41能够转动多转，将遮阳帘2转起，在固定座42的下部设有座连接板45，弹簧43的一端固定连接在轴固定板44上，弹簧43的另一端固定在左连接板45上，在转轴41的外部套有套筒46，套筒46的两端固定在固定座42上，在套筒46上开有供遮阳帘1进出的开口。遮阳帘2的下端穿过此开口后固定在转轴41上。

参见图2，螺纹孔22的孔壁上设有三条沟槽221。沟槽221沿螺纹孔的轴向延伸。沟槽221贯穿整个螺纹孔段。沟槽221均匀分布在螺纹孔段的孔壁上，即沟槽221之间的夹角为120度。沟槽221为“V”形槽。沟槽的开口角B为20°到60°。沟槽221的槽壁上设有刃222。

参见图1，使用时，以光路调节板3位于窗户和台面1之间的方式将本实用新型摆放在窗户边。

当不需要光线照射入时，握住挂环23向上拉起遮阳帘2，将挂环23挂在挂钩31上即可。在上拉遮阳帘2的过程中，遮阳帘带动转轴41转动，转轴41带动轴连接板44转动，轴连接板44拉伸弹簧43，放下遮阳帘2时，将挂环23从挂杆31上脱开，弹簧43收缩并带动轴连接板44转动，轴连接板44带动转轴41转动，转轴41将连接在其上的遮阳帘2转起，当边条21到达槽口12时，边条21卡在槽口12上，转轴41停止转动。

当在没有挂起遮阳帘2而需要改变光线照射到台面1上的效果时，转动光路调节板3来改变光路调节板3同台面1之间的夹角即可。
