一种办公桌屏风及办公桌的制作方法

本实用新型涉及办公家具技术领域，尤其是涉及一种办公桌屏风及办公桌。

背景技术：

目前，办公桌的使用已经越来越普及，随着办公自动化水平的提高，适应不同阶层或不同使用用途的多品种办公家具层出不穷，既有高档的单人办公桌，又有多人使用的组合式办公桌，其中所述的组合式办公桌，因其能够适应多名员工在工作中的合作，减少或合理使用或优化办公场所，己经越来越引起办公家具行业的重视，它作为办公必需的物品，往往在桌面上安装有主要起隔断作用的办公桌屏风，然而现有的办公桌屏风仅仅能做到隔断的作用，显然功能过于单一。

因此，本实用新型提出了一种功能多样的办公桌屏风及办公桌。

技术实现要素：

本实用新型提供一种办公桌屏风及办公桌，以解决现有技术中的办公桌屏风功能单一的问题。

本实用新型所解决的技术问题采用以下技术方案来实现：

一种办公桌屏风，包括框体，以及设置在所述框体上的装饰板，在所述框体内设有悬挂件，所述悬挂件固定在所述框体上的横梁上；

所述悬挂件包括悬挂槽，以及与所述悬挂槽一体成型的连接部，所述连接部通过紧固件固定在所述横梁上。

作为优选的技术方案，在所述框体的外侧设有装饰铝材。

作为优选的技术方案，所述框体上设有挂板孔，所述装饰板上设有与所述挂板孔相匹配的钩件。

作为优选的技术方案，所述悬挂件为两个，且所述悬挂件的末端连接部相互卡合并固定在所述横梁上。

作为优选的技术方案，所述连接部包括第一连接体和第二连接体，所述第一连接体位于第二连接体和悬挂槽之间，所述第一连接体的厚度小于第二连接体的厚度。

作为优选的技术方案，所述框体的中部还设有立柱，以增强整体的稳定性。

作为优选的技术方案，所述悬挂槽为燕尾槽或窄口矩形槽。

本实用新型还提出了一种办公桌，包括办公桌屏风和桌面，所述办公桌屏风为如上所述的屏风，所述办公桌屏风固定于桌面上。

本实用新型具有的有益效果是：通过设置在屏风上的悬挂槽可以挂放小物件，功能多样，有助于提高工作效率；采用隐藏式的安装方式，结构更稳定。

附图说明

为了更清楚地说明本发明实施方案或现有技术中的技术方案，下面将对实施方案或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施方案，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型：一种办公桌屏风的结构示意图；

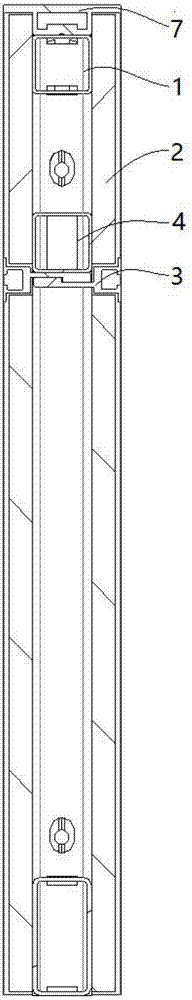

图2为本实用新型：一种办公桌屏风的剖视图；

图3为本实用新型：一种办公桌屏风的悬挂件的结构示意图。

其中：1-框体、2-装饰板、3-悬挂件、4-横梁、5-立柱、6-挂板孔、7-装饰铝材、31-悬挂槽、32-连接部、311-第一连接体、312-第二连接体

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。

参照图1-3所示，一种办公桌屏风，包括框体1和装饰板2，在框体1内设有悬挂件3，为了保证悬挂件3的稳定，悬挂件3固定在框体1上的横梁4上。本实用新型的框体1可以采用方形管材拼接固定而成，其结构稳定，在框体1的中部还可以设有立柱5，以增强整体的稳定性。

在框体1上设有挂板孔6，装饰板2上设有与挂板孔6相匹配的钩件(图中未标示)，采用挂扣的方式固定，装饰板2可以自由拆卸更换，操作方便。

为了使得屏风的结构美观，在框体1的外侧设有装饰铝材7，在装饰铝材7的表面可以增设装饰层，以增强整体的美观度。

如图3所示的悬挂件3包括悬挂槽32，以及与悬挂槽32一体成型的连接部31，其中，连接部31通过紧固件固定在横梁4上。

本实施例的悬挂件3为两个，且悬挂件3的末端连接部31相互卡合并固定在横梁4上，其中，连接部31包括第一连接体311和第二连接体312，第一连接体311位于第二连接体312和悬挂槽32之间，第一连接体311的厚度小于第二连接体312的厚度，使用时，悬挂件3的悬挂槽32可以分别裸露于框体1的前后两面。

本实用新型的，悬挂槽32为燕尾槽或窄口矩形槽。

本实用新型还提出了一种办公桌，包括办公桌屏风和桌面，办公桌屏风为如上的屏风，办公桌屏风固定于桌面上。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
