折叠式壁挂鞋架的制作方法

本实用新型涉及一种家具附件，具体说是一种折叠式壁挂鞋架。

背景技术：

现有鞋架大都采用框架式结构或者带有搁板的盒装式结构，其高度取决于存放鞋子的数量，但是鞋架的厚度受限于鞋子的长度，通常至少需要25——30厘米。这种鞋架不能折叠，占用空间大，存放鞋子方式单一，容量小。

技术实现要素：

本实用新型的目的是提供一种结构合理、使用方便、可多种方式存放鞋子、可折叠、占用空间小的折叠式壁挂鞋架。

为实现上述目的，本实用新型采用以下技术方案：

本实用新型所述的折叠式壁挂鞋架包括用于固定连接在墙壁上的框架、安装在框架中的搁板，所述搁板是梳齿板，所述梳齿板由水平设置的轴杆以及固定连接在轴杆一侧等距离间隔分布的多个齿板构成，搁板与框架之间设置有磁吸装置；轴杆的两端铰接在框架上。

所述轴杆的端部设置有截面为矩形的偏转定位板，所述偏转定位板插装在位于框架上的偏转定位孔中，所述偏转定位孔的截面由两个中心对称的扇形构成。

所述偏转定位板的外端固定连接有圆柱销，所述圆柱销插装在偏转定位孔中心的轴孔中。

采用上述技术方案后，该鞋架空置的时候可以折叠收缩，不占用空间，展开使用时可以有搁板和吊挂两种放置鞋子的方式，其结构合理、使用方便、容量大。

附图说明

图1是本实用新型一个实施例的结构示意图。

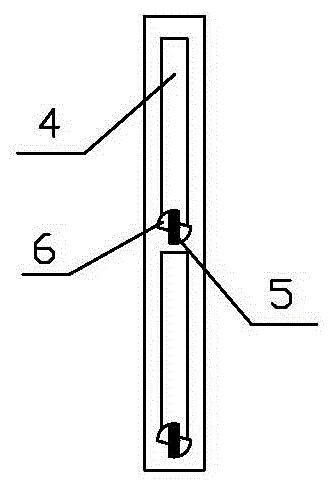

图2是图1实施例的侧面结构示意图。

图3是梳齿板展开状态的结构示意图。

图4是轴杆端部的立体结构示意图。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步的描述。

如图1、图2、图3所示，本实用新型所述折叠式壁挂鞋架包括用于固定连接在墙壁上的框架1、安装在框架1中的搁板2，框架1由水平设置的上横梁以及分别固定连接在上横梁两侧的纵梁构成。所述搁板2是梳齿板，所述梳齿板由水平设置的轴杆3以及固定连接在轴杆3一侧等距离间隔分布的多个齿板4构成，搁板2与框架1之间设置有磁吸装置，该磁吸装置分别将永磁体和铁片安装在搁板2与框架1对应的位置，当搁板2向上折叠收起的时候，永磁体与铁片的吸合力可以将搁板2固定，使其不会向下偏转，需要展开搁板2的时候，只要克服磁铁的吸力即可；轴杆3的两端铰接在框架1上，使搁板2至少具有展开和收起两种位置状态。

如图4所示，所述轴杆3的端部设置有截面为矩形的偏转定位板5，所述偏转定位板5插装在位于框架1上的偏转定位孔6中，所述偏转定位孔6的截面由两个中心对称的扇形构成。使用时，偏转定位板5在偏转定位孔6中扇形截面的两侧摆动，并由扇形截面实现摆动幅度的限位。

另外所述偏转定位板5的外端固定连接有圆柱销7，所述圆柱销7插装在偏转定位孔6中心的轴孔中。这样，可以由圆柱销7承担摆动偏转功能而偏转定位板5只承担限位功能，转动更灵活，定位更准确。
