一种新型书柜的制作方法

本实用新型涉及生活用品领域，具体地，涉及一种书柜。

背景技术：

书柜，指的是人们用来专门放书的器具。由于其形态、结构的不同，又有书格、书架、书橱等其他名称。书柜可以依照材质分成金属制书柜和木质书柜。而金属书柜当中又可细分为单柱型、复柱型、积层书柜、密集书库、以及滑动式书柜。通常书柜分为单面书柜，双面书柜。书柜根据框架可以无限连接。书柜为框架结构：由底座、立柱、搁板、挂板、顶板、侧护板等部分组成。

在物质丰富的现代，人们对知识的需求越来越大，因此阅读书籍成为人们获取知识的最主要途径。在图书馆、书店或者家中等场合，书柜成为必不可少的一部分。目前传统书柜主要有独立式、倚墙式、嵌入式、隔板式等。但现有的书柜通常中规中矩，设计上过于呆板，无法满足人们对于书柜的更高品质追求。

技术实现要素：

为了克服现有技术的不足，本实用新型的目的在于提供一种新型书柜，结构上富于多变，在保证书柜基本功能的基础上，增添书柜的趣味性，满足人们对于书柜的更高品质追求。

本实用新型解决其技术问题所采用的技术方案是：

一种新型书柜，所述书柜由三个以上左右侧面依次相接的矩形框体组合而成，所述矩形框体内设置有将矩形框体分隔成多个纵向排列格子的隔板，相邻矩形框体的顶部和/或底部处于不同水平面，用于支撑的两个矩形框体底部处于同一水平面；相邻矩形框体的宽度和/ 或长度不相同。

进一步，相邻矩形框体的前后位置错位。

作为上述技术方案的改进，同一矩形框体中，相邻格子的高度不相同。

作为上述技术方案的改进，所述矩形框体包括顶板、底板、侧板和隔板，相邻矩形框体共用同一块侧板；或者，所述矩形框体包括顶板、底板、两块侧板和隔板，相邻的两个矩形框体通过相邻的两块侧板连接固定。

作为上述技术方案的改进，所述书柜包括多个单元组件，单元组件之间通过左右侧面依次铰接连接而成，所述单元组件包括多个矩形框体，用于支撑的矩形框体设置在该单元组件两端，所述书柜用于支撑的矩形框体底部处于同一水平面。

作为上述技术方案的改进，所述单元组件之间的铰接连接为可拆卸连接。

作为上述技术方案的改进，所述单元组件之间通过插销合页连接。

作为上述技术方案的改进，所述矩形框体为使用火烘烤形成碳化纹路的木质矩形框体。

本实用新型的有益效果是：1.由宽窄不一、长短不一的矩形框体结构搭建成错落有致的柜体，相邻两个框体的宽度和长度是变化的，通过错落有致的分布，更加美观，2.由多组单元组件转动连接而成，通过铰链连接，可以调整成直线、带一点弧度，或者无限组连接而成，因地制宜，更加科学合理，3.每组矩形框体两边的底部为平齐的，保证每组都可以固定在地面，放置稳固，4.采用外表经过火烤碳化的木质矩形框体，增添书柜的美观性，满足人们对于书柜的更高品质追求。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

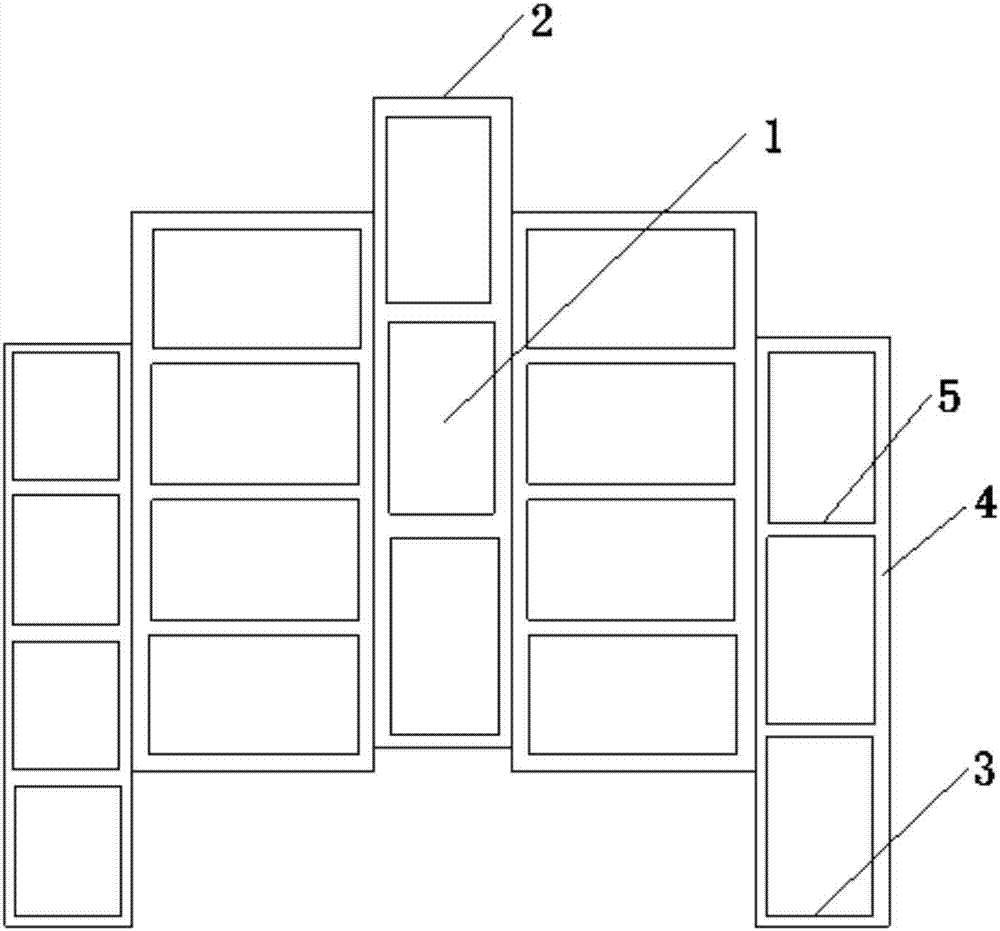

图1为本实用新型一种新型书柜具体实施例的主视图；

图2为本实用新型一种新型书柜又一实施例的主视图；

图3为本实用新型一种新型书柜具体实施例的俯视图；

图4为本实用新型一种新型书柜又一实施例的立体结构示意图。

具体实施方式

请参阅附图1至图4。须知，本说明书所附图式所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本实用新型可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本实用新型所能产生的功效及所能达成的目的下，均应仍落在本实用新型所揭示的技术内容得能涵盖的范围内。

同时，本说明书中所引用的如“上”、“下”、“左”、“右”、“中间”及其他用语，亦仅为便于叙述的明了，而非用以限定本实用新型可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本实用新型可实施的范畴。

以图1为例，图1的上下为纵向，高度不同即纵向间隔距离不同；左右为宽度方向，宽度不同即左右间隔距离不同；垂直纸面为前后方向，垂直纸面向里为后，垂直纸面往外为前，长度不同即前后间隔距离不同，前后位置错位是指前后位置不在同一条直线上。

如图1和图2所示，本实用新型提供一种新型书柜，所述书柜由三个以上左右侧面依次相接的矩形框体1组合而成，所述矩形框体1 内设置有将矩形框体1分隔成多个纵向排列格子的隔板5，相邻矩形框体1的顶部和/或底部处于不同水平面(参差设置)，用于支撑的两个矩形框体1底部处于同一水平面。

其中，用于支撑的两个矩形框体1底部处于同一水平面，可以使得书柜的底部是平齐的，由此可以将书柜固定在地面上。

该实施例提供了一种新型书柜，结构上富于多变，在保证书柜基本功能的基础上，增添书柜的趣味性，满足人们对于书柜的更高品质追求。

为了使得本实用新型的书柜更加错落有致，富有层次感：一方面相邻矩形框体1的宽度和/或长度不相同，且前后位置错位；另一方面，同一矩形框体1中，相邻格子的高度不相同。如此，书柜由宽窄不一、长短不一的格子搭建成错落有致的柜体，相邻矩形框体1的宽度和长度是不同的，通过错落有致的分布，更加美观。

具体地，所述矩形框体1包括顶板2、底板3、两侧板4和隔板 5，相邻的两个矩形框体1通过相邻的两块侧板4连接固定，即并非共用一块侧板4，而是每个单元独立成一个完整的框架再组合到一起。为了降低制造成本，作为可选的实施方式，所述矩形框体1包括顶板 2、底板3、侧板4和隔板5，相邻矩形框体1可以共用同一块侧板4。

可选的，书柜还包括后挡板(图中未示出)，所述后挡板与顶板 2、底板3、两侧板4构成半封闭的箱体结构，相应地，可以将隔板5 向后挡板方向稍作倾斜设置，从而可以在一定程度上更好放置书本，并防止书本掉落。

优选的，所述书柜包括多个单元组件，单元组件之间通过左右侧面依次铰接连接而成，所述单元组件包括多个矩形框体1，用于支撑的矩形框体1设置在该单元组件两端，所述书柜用于支撑的矩形框体 1底部处于同一水平面。具体地，所述单元组件之间的铰接连接为可拆卸连接。更为具体地，所述单元组件之间通过插销合页连接。

如图3和图4所示，一种新型书柜，包括3个单元组件，相邻单元组件通过合页转动连接，从而提供了一种三段式可旋转组合书柜，在造型上，所述书柜的单元组件高低不一、由大小不同格子交错组合而成，由于格子大小不同，由此可以将不同大小的书本进行分门别类地存放，优选的，所述书柜采用木质书柜，具体地，所述书柜的矩形框体1为使用火烘烤形成碳化纹路的木质矩形框体1，具体可为杉木，并对杉木表面进行轻度碳化处理，使家具由原木色转变成不规则的棕色和原木色交替，更重要的是，可以突显杉木表面凹凸的美丽木纹，产生一定的立体效果，同时可以起到防腐防虫的作用，免去油漆，安全环保。另一方面，所述书柜分为左中右三段，由合页连接，左右两段可环绕中段进行0-90°旋转，对使用者形成环抱效果。

最后说明的是，以上实施例仅用以说明本实用新型的技术方案而非对其进行限制，尽管参照较佳实施例对本实用新型进行了详细说明，但本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本技术方案的宗旨和范围，其均应涵盖在本实用新型的权利要求范围内。
