一种便于窗扇安装的下滑气密性挡水安全插板的制作方法

本实用新型涉及装修技术领域，特别涉及窗扇安装的密封挡水结构。

背景技术：

现有的窗扇安装中，内部窗扇与外部窗扇之间通常需要安装密封挡水结构。现有的密封结构的结构复杂，安装不便，防水隔音效果不佳。

技术实现要素：

针对上述现有窗扇安装用的密封挡水结构存在的缺点，申请人进行研究及改进，提供一种便于窗扇安装的下滑气密性挡水安全插板。

为了解决上述问题，本实用新型采用如下方案：

一种便于窗扇安装的下滑气密性挡水安全插板，该插板安装于内外窗之间，包括下滑件及配合安装于下滑件内端的密封件；

所述下滑件包括下滑底板，下滑底板的内外两端的一侧均带有卡口，另一侧的内外端分别带有内栏边及外栏边，外栏边高于内栏边，靠近所述内栏边设有内下滑轨道，靠近所述外栏边设有外下滑轨道；所述内下滑轨道与内栏边之间设有带勾部的挡条，所述挡条与内栏边之间具有内紧固槽；

所述密封件包括高栏挡水边，所述高栏挡水边的一端具有纱窗轨道，另一端设有位于高栏挡水边内侧的插件紧固槽外栏边及位于高栏挡水边外侧的带有勾部的插板，所述插板与插件紧固槽外栏边之间具有外紧固槽；所述高栏挡水边的外侧设有密封毛条插槽；

所述密封件配合安装于下滑件的端部时，所述内栏边置于外紧固槽中，所述插板置于内紧固槽中。

本实用新型的技术效果在于：

本实用新型的的结构简单，安装方便；外侧高于内侧便于高空作业安装；节约人工，可由外侧到内侧依次安装；下滑外挡边加高、防止窗户扇叶坠落；加装挡水密封件，增加水密性防止渗水、气密性减少噪音，室内空调温度，更节能。

附图说明

图1为本实用新型的结构示意图。

图2为本实用新型中密封件的结构示意图。

图中：1、下滑件；11、下滑底板；12、卡口；13、内栏边；14、外栏边；15、内下滑轨道；16、外下滑轨道；17、挡条；18、内紧固槽；2、密封件；21、高栏挡水边；22、纱窗轨道；23、插件紧固槽外栏边；24、插板；25、外紧固槽；26、密封毛条插槽。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步说明。

如图1所示，本实施例的便于窗扇安装的下滑气密性挡水安全插板，该插板安装于内外窗之间，包括下滑件1及配合安装于下滑件1内端的密封件2。

如图1所示，下滑件1包括下滑底板11，下滑底板11的内外两端的一侧均带有卡口12，另一侧的内外端分别带有内栏边13及外栏边14，靠近内栏边13设有内下滑轨道15，靠近外栏边14设有外下滑轨道16；内下滑轨道15与内栏边13之间设有带勾部的挡条17，挡条17与内栏边13之间具有内紧固槽18。

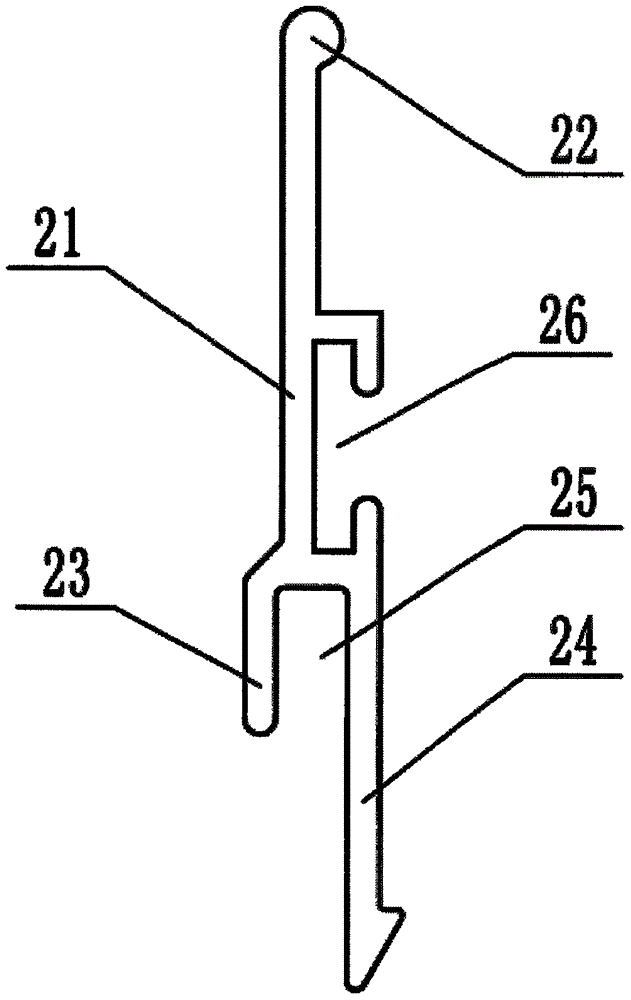

如图2所示，密封件2包括高栏挡水边21，高栏挡水边21的一端具有纱窗轨道22，另一端设有位于高栏挡水边21内侧的插件紧固槽外栏边23及位于高栏挡水边21外侧的带有勾部的插板24，插板24与插件紧固槽外栏边23之间具有外紧固槽25；高栏挡水边21的外侧设有密封毛条插槽26。

如图1所示，密封件2配合安装于下滑件1的端部时，内栏边13置于外紧固槽25中，插板24置于内紧固槽18中。

安装过程：将安装外部扇窗及内部扇窗安装后，从上至下将本实用新型的挡水插板插入其中即可。

以上所举实施例为本实用新型的较佳实施方式，仅用来方便说明本实用新型，并非对本实用新型作任何形式上的限制，任何所属技术领域中具有通常知识者，若在不脱离本实用新型所提技术特征的范围内，利用本实用新型所揭示技术内容所作出局部改动或修饰的等效实施例，并且未脱离本实用新型的技术特征内容，均仍属于本实用新型技术特征的范围内。
