一种健康无菌聪明座的制作方法

本实用新型涉及饮水机技术领域，具体为一种健康无菌聪明座。

背景技术：

因为水是人类生存所必须的物质，所以家用饮水机也就因此成为了人们日常生活中一件必不可少的。饮水机提供的水是否干净无菌、是否对人们的健康起到有危害也就成为了人们关心的焦点问题之一。事实上经过检验无论看起来多清澈的水，都可能含杂质和细菌。而饮水机聪明座处的环境是潮湿的并且与空气接触为细菌繁殖提供了有利条件，如果不对聪明座处的细菌进行灭菌处理，人们就会误饮细菌超标的水，这样一来便可能使人们引起腹泻甚至更严重的疾病问题，严重影响人们的健康状况。

技术实现要素：

本实用新型解决的技术问题在于克服现有技术的缺陷，提供一种健康无菌聪明座。所述聪明座具有自动消毒。干净卫生等特点。

为实现上述目的，本实用新型提供如下技术方案：一种健康无菌聪明座，包括聪明座本体，所述聪明座本体的上端设置有第一隔板，聪明座本体的外壁安装有环形紫外线灯，所述第一隔板的上端面对称设置有连接杆，且连接杆的上端与第二隔板的下端面固定连接，所述第一隔板的外壁和第二隔板的外壁均开有水桶放置孔，所述第一隔板和第二隔板之间设置有密封板，所述密封板的上端面中部开有密封孔，所述密封板的侧壁套接有调节环，所述调节环的开口处对称设置有调节板，所述调节板上分别插接有螺纹套管，所述螺纹套管上螺纹连接有调节螺栓，所述第二隔板的上端面分别安装有蓄电池和时间继电器，且蓄电池依次与时间继电器和环形紫外线灯电性连接。

优选的，所述调节螺栓的外壁套接有弹簧，且弹簧与螺纹套管侧壁连接处设置有垫圈。

优选的，所述密封板为弹性橡胶板，且密封板的外壁分别与第一隔板的上端面和第二隔板的下端面贴合。

与现有技术相比，本实用新型的有益效果是：该健康无菌聪明座，在聪明座本体上部设置有第一隔板和第二隔板，能有效的把空气中的尘土阻挡在外面，防止尘土落入聪明座内部，在第一隔板和第二隔板之间设置有密封板，密封板外壁开有密封孔，密封孔的内壁与水桶的桶口贴合，起到密封的作用，实现了聪明座本体与外部空气的分隔，使得聪明座本体内腔没有足够的空气供细菌等微生物生存，有效的遏制了细菌的繁殖，保护了人们的健康，设置有调节环和调节螺栓，可以调节水桶放置孔的孔径，便于从聪明座本体上安装和拆卸水桶，同时在聪明座本体的外壁设置有环形紫外线灯，对聪明座本体周围进行杀菌消毒，蓄电池为环形紫外线灯供电，同时环形紫外线灯上电连接有时间继电器，定时开启环形紫外线灯进行杀菌消毒，无需人工关闭或开启，使得该聪明座更加智能化、人性化。

附图说明

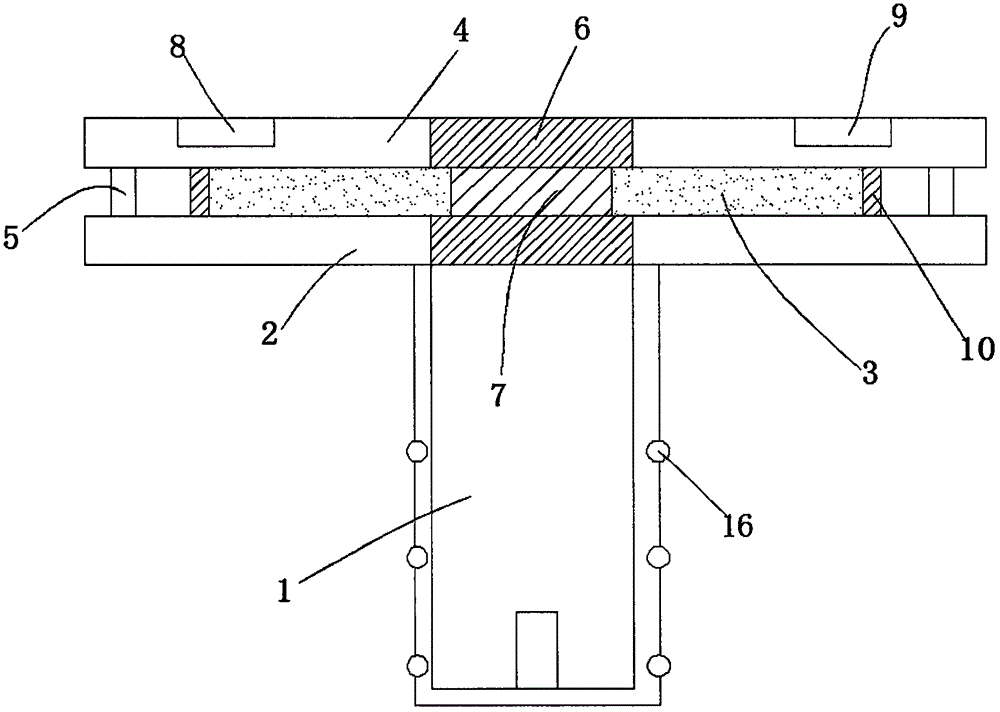

图1为本实用新型结构示意图；

图2为本实用新型密封板剖视图。

图中：1聪明座本体、2第一隔板、3密封板、4第二隔板、5连接杆、6水桶放置孔、7密封孔、8蓄电池、9时间继电器、10调节环、11调节板、12螺纹套管、13调节螺栓、14弹簧、15垫圈、16环形紫外线灯。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种健康无菌聪明座，包括聪明座本体1，聪明座本体1的上端设置有第一隔板2，聪明座本体1的外壁安装有环形紫外线灯16，第一隔板2的上端面对称设置有连接杆5，且连接杆5的上端与第二隔板4的下端面固定连接，设置有第一隔板2和第二隔板4，能有效的把空气中的尘土阻挡在外面，防止尘土落入聪明座本体1的内部，第一隔板2的外壁和第二隔板4的外壁均开有水桶放置孔6，第一隔板2和第二隔板4之间设置有密封板3，密封板3为弹性橡胶板，且密封板3的外壁分别与第一隔板2的上端面和第二隔板4的下端面贴合，密封板3的上端面中部开有密封孔7，密封孔7的内壁与水桶的桶口贴合，起到密封的作用，实现了聪明座本体1与外部空气的分隔，使得聪明座本体1内腔没有足够的空气供细菌等微生物生存，有效的遏制了细菌的繁殖，保护了人们的健康，密封板3的侧壁套接有调节环10，调节环10的开口处对称设置有调节板11，调节板11上分别插接有螺纹套管12，螺纹套管12上螺纹连接有调节螺栓13，调节螺栓13的外壁套接有弹簧14，且弹簧14与螺纹套管12侧壁连接处设置有垫圈15，可以调节水桶放置孔6的孔径，便于从聪明座本体1上安装和拆卸水桶，第二隔板4的上端面分别安装有蓄电池8和时间继电器9，且蓄电池8依次与时间继电器9和环形紫外线灯16电性连接，蓄电池8为环形紫外线灯16供电，时间继电器9定时开启环形紫外线灯进行杀菌消毒，无需人工关闭或开启，使得该聪明座更加智能化、人性化。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
