一种45度扫地机的制作方法

本实用新型涉及一种扫地机，特别涉及一种45度扫地机，属于清扫机械技术领域。

背景技术：

随着国内生活水平的不断提高，原本一直在欧美市场销售的扫地机器人走入平常百姓家，并被越来越多的人所接受，扫地机器人将在不久的将来像白色家电一样成为每个家庭必不可少的清洁帮手。产品也会由现在的初级智能向着更高程度的智能化程度发展，逐步的取代人工清洁。

然而扫地机的分为：驾驶式扫地机、无尘扫地机、电瓶式扫地机、汽油驱动扫地车，无动力扫地车，智能扫地机等几个类别，驾驶式扫地机又叫扫地车，驾驶式吸尘清扫车汽油机驱动驾驶式吸尘清扫车，特别适合室外用，配备强劲的日本本田汽油发动机，高度可调整式主刷，浮动式边刷，移动式尘箱，清扫过程中所产生的尘埃被及时吸入并保留在过滤器中，机械式过滤器除尘系统，简易型扫地机又叫无线清洁器，是一款新的地板、地毯清洁用具，摆脱了电源线的束缚，操作使用非常方便，是一个快速、有效的清洁高手，它的清扫头采用先进的技术，驱使高速、强力旋转清洁刷头，能够从方形的清扫头四个方向同时进行清扫。工业电动扫地机，工业电动扫地机是采用环保新能源蓄电池为动力，在小型车辆底盘上加装风机、电机，下面安装边刷、滚刷扫吸结合的清扫机械。

日常生活中我们接触的大多都是家用式扫地机，多为手推式，手推式多为长轴，轴部不能旋转，难以进行角度偏移，在清洁拐角时，难以进行有效的清洁，需要人工进行打扫，这样降低了工人的工作效率，不方便使用。

技术实现要素：

本实用新型提出了一种45度扫地机，解决了现有技术中扫地机难以进行角度偏移的问题，使扫地机使用起来更加的方便快捷，有效的提高了工作效率。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种45度扫地机，包括机罩焊合件、齿轮箱和调节座焊合件，所述机罩焊合件的一侧固定设有所述调节座焊合件，所述机罩焊合件的顶端固定设有所述齿轮箱，所述机罩焊合件的底端固定设有扫锟，所述机罩焊合件的另一侧通过轮架连接座焊合件固定设有轮胎，所述齿轮箱的一侧并在所述机罩焊合件上固定设有中杆连接件，所述中杆连接件通过下悬架焊合件与所述调节座焊合件滑动连接，所述齿轮箱内的齿轮泵的传动轴上固定设有上皮带轮，所述扫锟的中心轴上固定设有下皮带轮，所述上皮带轮通过V型皮带与所述下皮带轮固定连接。

作为本实用新型的一种优选技术方案，所述齿轮箱内的齿轮泵的传动轴外侧固定设有传动轴保护罩。

作为本实用新型的一种优选技术方案，所述轮架连接座焊合件上固定设有多个垂直分布的安装孔。

本实用新型所达到的有益效果是：本实用新型的结构简单，造价低廉，且实用性强，通过设有中杆连接件、下悬架焊合件和调节座焊合件，下悬架焊合件在调节座焊合件上滑动，从而通过中杆连接件调控扫地机进行45度偏移，从而可以有效的对拐角进行清洁，不需要人工进行打扫，提高了工作效率，方便使用。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

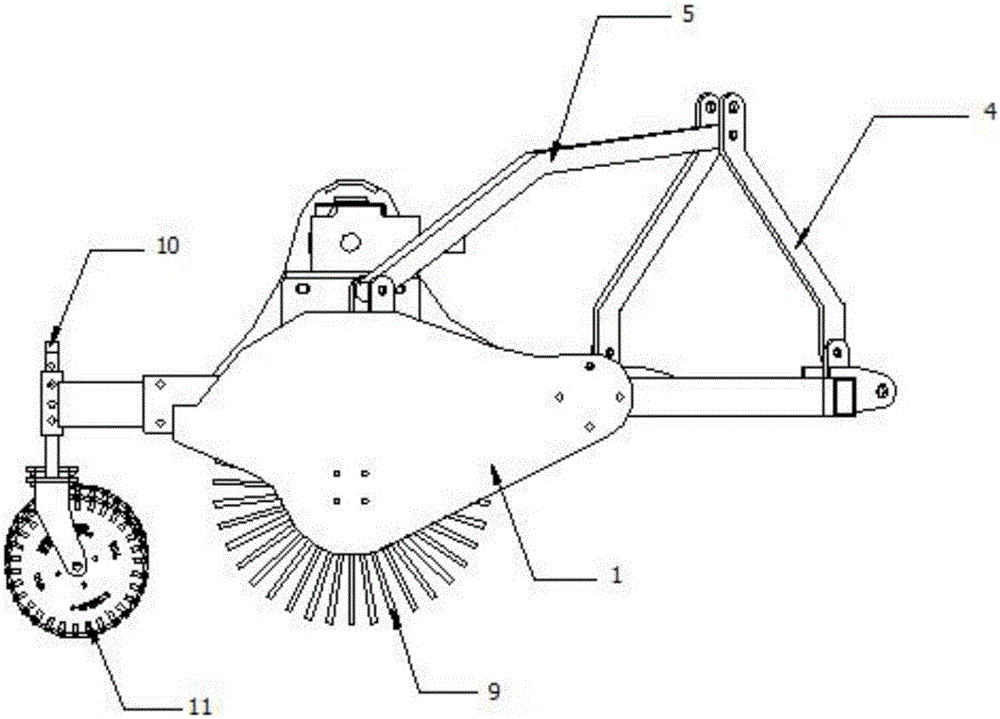

图1是本实用新型的主观结构示意图；

图2是本实用新型的侧视结构示意图；

图3是本实用新型的俯视结构示意图；

图中：1、机罩焊合件；2、齿轮箱；3、调节座焊合件；4、下悬架焊合件；5、中杆连接件；6、上皮带轮；7、下皮带轮；8、V型皮带；9、扫锟；10、轮架连接座焊合件；11、轮胎。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例1

如图1-3所示,本实用新型提供一种45度扫地机，包括机罩焊合件1、齿轮箱2和调节座焊合件3，机罩焊合件1的一侧固定设有调节座焊合件3，机罩焊合件1的顶端固定设有齿轮箱2，机罩焊合件1的底端固定设有扫锟9，机罩焊合件1的另一侧通过轮架连接座焊合件10固定设有轮胎11，齿轮箱2的一侧并在机罩焊合件1上固定设有中杆连接件5，中杆连接件5通过下悬架焊合件4与调节座焊合件3滑动连接，齿轮箱2内的齿轮泵的传动轴上固定设有上皮带轮6，扫锟9的中心轴上固定设有下皮带轮7，上皮带轮6通过V型皮带8与下皮带轮7固定连接。

进一步，齿轮箱2内的齿轮泵的传动轴外侧固定设有传动轴保护罩，可以起到保护作用，有效的延长了传动轴的使用周期，同时可以防止灰尘感染，影响传动效果。

轮架连接座焊合件10上固定设有多个垂直分布的安装孔，方便调节扫地机的高度，便于使用。

本实用新型的结构简单，造价低廉，且实用性强，通过机罩焊合件1的一侧固定设有调节座焊合件3，齿轮箱2的一侧并在机罩焊合件1上固定设有中杆连接件5，中杆连接件5通过下悬架焊合件4与调节座焊合件3滑动连接，下悬架焊合件4在调节座焊合件3上滑动，从而通过中杆连接件5调控扫地机进行45度偏移，从而可以有效的对拐角进行清洁，不需要人工进行打扫，提高了工作效率，方便使用。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
