一种多功能文件柜的制作方法

本实用新型属于办公设备技术领域，尤其涉及一种多功能文件柜。

背景技术：

文件柜是常用的办公用品设备，用于存放办公文件等物品，方便不同文件进行分类存放，提高办公人员的存取文件的便利性，但是文件柜普遍存在存储空间有限，无法存放更多种类的文件和物品，且文件柜的结构设计不尽合理，长时间存放文件由于空气闭塞，很容易发生霉变，生虫等现象。

专利号：201420021400.6公开了一种双面三层多功能文件柜，主要包括上层文件柜、中层文件柜和下层文件柜。其特点是由上往下分别为上层文件柜、中层文件柜和下层文件柜，各层文件柜采用前、后对称双面结构。上层文件柜设计为A、B两区，并安装有透明玻璃柜门；中层文件柜设计为存放重要文件的A、B两区和装有抽屉可存放普通办公物品的C、D两区；下层文件柜设计为存放杂物的A、B和C区。本实用新型的有益效果为：一是文件柜的上、中、下三层设计，不仅具有结构布局美观的特点，而且可实现文件的分类存放；二是文件柜的前、后对称双面结构，不仅增加文件柜的储物空间，而且可实现文件柜后面人员的方便使用。

但该实用新型还存在以下缺点：

1、该实用新型双面多层结构虽然能够增加文件柜的储物空间，但是不能够增加文件柜的储物种类，仅仅是对储物空间的简单叠加，不能够有效提高空间的利用率；2、该实用新型的结构仍然没有脱离传统文件柜的范畴，无法进行通风控制文件柜内文件的霉变现象。

技术实现要素：

本实用新型的目的是克服现有技术存在的问题，提供一种多功能文件柜，能够增加文件柜的储物种类和储物空间，降低文件柜内文件、资料、图纸发生霉变的概率。

本实用新型解决其技术问题所采用的技术方案是：包括柜体,所述柜体设置有档案柜层、图纸柜层和储物柜层，所述档案柜层至少设置有两层，所述图纸柜层至少设置有两层，所述图纸柜层为抽屉结构，所述储物柜层设置有两部分，一侧设置为抽屉层，另一侧设置为柜体层，所述柜体前后面为对称结构，所述前后面的中间设置有两层挡板，所述挡板上设置有通孔，所述两层挡板中间为一个腔体结构，所述柜体一侧的上部设置有通气孔，所述柜体的另一个侧面的底部设置有抽气管，所述档案柜层设置有推拉门，所述图纸层上设置有推拉手柄，所述储物柜层的抽屉层至少设置有两层，所述柜体层为转体式结构，所述推拉门上、图纸层的顶层、柜体层上均设置有锁孔;所述档案柜层位于柜体的上部或中部，所述图纸层位于柜体的中部或底部;所述通气孔内设置有过滤层，所述抽气管内设置有抽风扇，所述抽气管所在柜体的侧面上设置有电源线;所述通气孔、抽气管分别位于柜体侧面的中部两层挡板的中间。

本实用新型的有益效果：

1、本实用新型不仅能够增加文件柜的储物种类，双面对称的结构设计还能够合理提高空间的利用率；2、文件柜侧边设置的通气管和抽风管能够利用双层挡板的通孔为文件柜的各储物空间进行换气，减少文件或图纸等物品长期存放发生霉变的现象；3、在图纸柜层装有大量图纸时，图纸柜层上设置的推拉手柄，方便人员推拉，有利于图纸柜层的开合。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

图1是本实用新型整体结构示意图；

图2是本实用新型左视结构示意图；

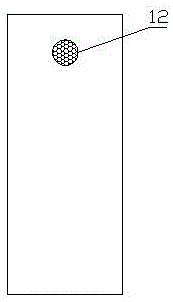

图3是本实用新型挡板主视结构示意图；

其中:1、档案柜层，2、图纸柜层，3、锁孔，4、抽屉层，5、隔板，6、推拉门，7、推拉手柄，8、电源线，9、抽气管，10、柜体层，11、挡板，12、通气孔，13、柜体。

具体实施方式

实施例：

如图1至图3所示，一种多功能文件柜，包括柜体13,所述柜体13设置有档案柜层1、图纸柜层2和储物柜层，所述档案柜层1至少设置有两层，所述图纸柜层2至少设置有两层，所述储物柜层设置有两部分，一侧设置为抽屉层4，另一侧设置为柜体层10，所述柜体13前后面为对称结构，所述前后面的中间设置有两层挡板11，所述挡板11上设置有通孔，所述两层挡板11中间为一个腔体结构，所述柜体13一侧的上部设置有通气孔12，所述柜体13的另一个侧面的底部设置有抽气管9。

所述档案柜层位于柜体的上部或中部，所述图纸层位于柜体的中部或底部，能够根据客户的需求合理调整柜体层的结构。

所述档案柜层设置有推拉门6，所述图纸层上设置有推拉手柄7，所述储物柜层的抽屉层至少设置有两层，所述柜体层为转体式结构，所述推拉门6上、图纸层的顶层、柜体层上均设置有锁孔3，推拉门的结构能够减少使用空间，使用起来比转体式门更为方便，储物柜层多层结构设计有利于为存放的物品分类，设置在推拉门、图纸层、柜体层上的锁孔有利于对重要文件起到保护作用。

所述通气孔内设置有过滤层，所述抽气管内设置有抽风扇，所述抽气管所在柜体的侧面上设置有电源线8，设置的通气孔能够从上方流入干燥的新空气并通过抽气管内的抽风扇往外换气，通气孔内设置的过滤层能够过滤空气中的风尘等杂物，保持文件柜内的清洁，设置的的电源线便于连通电源。

所述通气孔、抽气管分别位于柜体侧面的中部两层挡板的中间，能够利用挡板的通孔结构使文件柜内的各储物空间空气流动。

具体工作方式：

如图1至图3所示，文件柜长期放置于办公室等位置，由于该文件柜有多种类型的储物空间，除了可以存档案、文件、书籍等小体积物品外，设置的图纸层还可以存放工程图纸、建筑蓝图等大文件类型的物品，储物层还可以存放办公等消耗用具等公共物品，设置的换气系统可以定期或不定期的为文件内部换气，防止长期存放的文件、图纸等物品受潮发霉，在没有文件存放时还可以将柜体侧面的电源线拔下，停止换气以节约能源。

本实用新型的基本教导已加以说明，对具有本领域通常技能的人而言，许多延伸和变化将是显而易知者。由于说明书揭示的本实用新型可在未脱离本实用新型精神或大体特征的其它特定形式来实施，且这些特定形式的一些形式已经被指出，所以，说明书揭示的实施例应视为举例说明而非限制。本实用新型的范围是由所附的申请专利范围界定，而不是由上述说明所界定，对于落入申请专利范围的均等意义与范围的所有改变仍将包含在其范围之内。

综上，本实用新型达到预期效果。
