可用于展示平台的组合式公共座椅的制作方法

本实用新型涉及公共设施产品领域，尤其涉及一种可用于展示平台的组合式公共座椅。

背景技术：

目前，随着城乡基础建设的发展，随处可见公共座椅，为人们带来了生活的便利性。但目前的公共座椅大多结构简单没有特色，作用过于单一，无法满足人们日益增长的多功能需求。

技术实现要素：

本实用新型要解决上述现有技术存在的问题，提供一种可用于展示平台的组合式公共座椅，结构设计巧妙，功能众多，制造成本低，尤其适合人们用于展示平台、休息、喝饮料、阅读等。

本实用新型解决其技术问题采用的技术方案：这种可用于展示平台的组合式公共座椅，包括一组椅座脚、安装在椅座脚上的椅身，椅身包括一组并排安装的椅座、转动连接在椅座内外两端的内转动扶手和外转动扶手，椅座由内段椅座和外段椅座连接而成的L形结构，椅座内端上的内转动扶手呈水平状态。

椅座脚包括一对前后支撑在地面上的椅脚、固定在椅脚上的固定杆，一组椅座脚之间通过支撑杆固定连接，支撑杆固定在固定杆上，固定杆的顶部安装有固定块，固定块上固定有横向固定座，横向固定座上设有一排间隔设置的T形头，椅座的外侧设有滑动连接在T形头上的T形滑槽，T形滑槽的上下两端封闭，椅座的中间转弯处设有供T形头卡入T形滑槽的进口，椅座的内外两端分别设有向外倾斜的外限位端面，内转动扶手和外转动扶手的内端设有与椅座外限位端面限位配合的转动外限位端面、与椅座内侧面限位配合的转动内限位端面，椅座的外侧面与内转动扶手和外转动扶手的外侧面齐平。椅座脚是起到支撑作用，椅座脚有多个并通过支撑杆固定连接，因此可通过支撑杆的长度和椅座脚的数量调节公共座椅的总长度，横向固定座固定在椅座脚上，然后椅座一根根并排安装在横向固定座的T形头上，椅座在T形头上可以内外滑动变换方向，可以形成内外方向的座椅空间，反向变换，避免陌生人挨着坐在一起的尴尬，给人们一个独立空间，有利于保护个人隐私。而内转动扶手或外转动扶手在椅座下端时，可延长坐位的长度；在椅座上端时，可提升靠背的高度，而且可以放下来当作扶手或支撑平台。

为了进一步完善，内转动扶手和外转动扶手外侧面上设有置放槽。这样便于固定杯子。

进一步完善，支撑杆的左右两端分别固定有固定头，固定头上安装有螺栓，螺栓固定安装在固定杆上。

进一步完善，T形头卡在T形滑槽的下端，内转动扶手和外转动扶手的转动外限位端面贴合在椅座下端的外限位端面上。内转动扶手和外转动扶手的内端设有与椅座外限位端面限位配合的转动外限位端面、与椅座内侧面限位配合的转动内限位端面，椅座的外侧面与内转动扶手和外转动扶手的外侧面齐平。

进一步完善，椅脚的底端安装有支撑垫。

本实用新型有益的效果是：本实用新型丰富了公共座椅的功能，提高了公共座椅的使用率，具有很好的社会效益和推广价值。将椅座内端上的内转动扶手呈水平状态，可以作为展示平台，提供宽敞、多方向调节的展示空间，同时也可供客户坐下来使用或休息，有利于广泛推广。

附图说明

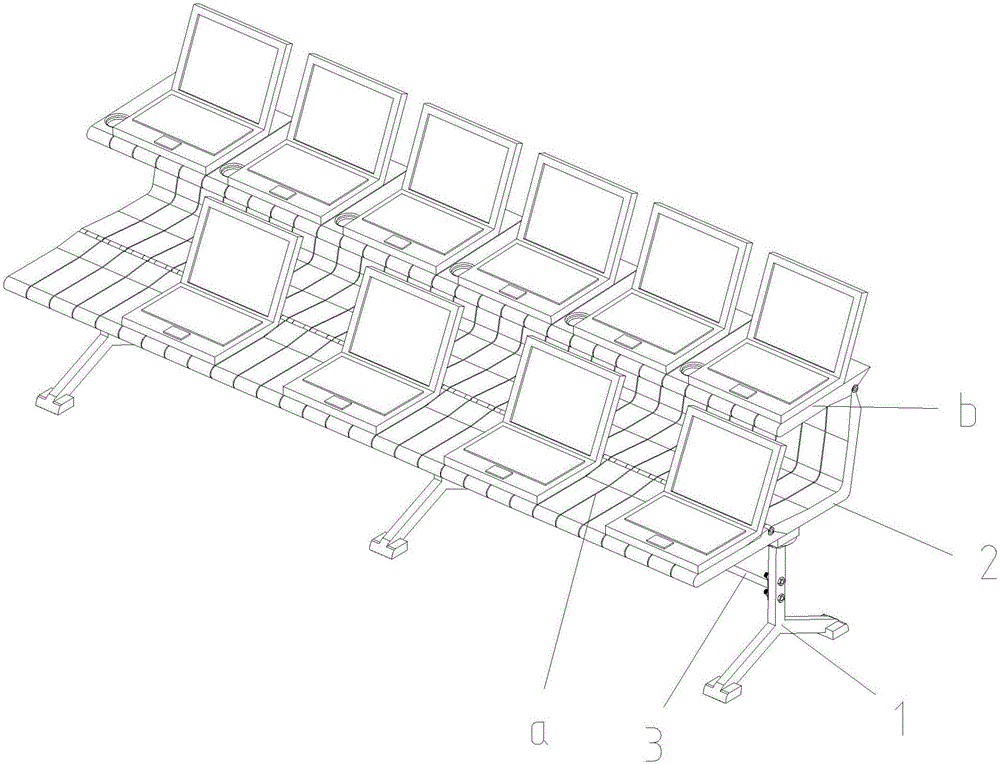

图1为本实用新型的结构示意图；

图2为本实用新型的纵向剖视图；

图3为本实用新型中椅座脚的结构示意图；

图4为本实用新型中横向固定座的结构示意图；

图5为本实用新型中椅座的结构示意图；

图6为本实用新型中内转动扶手顶面的结构示意图；

图7为本实用新型中内转动扶手底面的结构示意图。

附图标记说明：椅座脚1，椅脚1-1，固定杆1-2，固定块1-3，椅身2，椅座2-1，内段椅座2-1a，外段椅座2-1b，内转动扶手2-2，外转动扶手2-3，T形滑槽2-4，进口2-41，外限位端面2-5，转动外限位端面2-6，转动内限位端面2-7，支撑杆3，横向固定座4，T形头4-1，置放槽5，固定头6，螺栓7，支撑垫8。

具体实施方式

下面结合附图对本实用新型作进一步说明：

参照附图：本实施例中可用于展示平台的组合式公共座椅，包括一组椅座脚1、安装在椅座脚1上的椅身2，椅身2包括一组并排安装的椅座2-1、转动连接在椅座2-1内外两端的内转动扶手2-2和外转动扶手2-3，椅座2-1由内段椅座2-1a和外段椅座2-1b连接而成的L形结构，椅座2-1内端上的内转动扶手2-2呈水平状态。

椅座脚1包括一对前后支撑在地面上的椅脚1-1、固定在椅脚1-1上的固定杆1-2，一组椅座脚1之间通过支撑杆3固定连接，支撑杆3固定在固定杆1-2上，固定杆1-2的顶部安装有固定块1-3，固定块1-3上固定有横向固定座4，横向固定座4上设有一排间隔设置的T形头4-1，椅座2-1的外侧设有滑动连接在T形头4-1上的T形滑槽2-4，T形滑槽2-4的上下两端封闭，椅座2-1的中间转弯处设有供T形头4-1卡入T形滑槽2-4的进口2-41，椅座2-1的内外两端分别设有向外倾斜的外限位端面2-5，内转动扶手2-2和外转动扶手2-3的内端设有与外限位端面2-5限位配合的转动外限位端面2-6、与椅座2-1内侧面限位配合的转动内限位端面2-7，椅座2-1的外侧面与内转动扶手2-2和外转动扶手2-3的外侧面齐平。

其中内转动扶手2-2和外转动扶手2-3外侧面上设有置放槽5。支撑杆3的左右两端分别固定有固定头6，固定头6上安装有螺栓7，螺栓7固定安装在固定杆1-2上。T形头4-1卡在T形滑槽2-4的下端，内转动扶手2-2和外转动扶手2-3的转动外限位端面2-6贴合在椅座2-1下端的外限位端面2-5上。椅脚1-1的底端安装有支撑垫8。

虽然本实用新型已通过参考优选的实施例进行了图示和描述，但是，本专业普通技术人员应当了解，在权利要求书的范围内，可作形式和细节上的各种各样变化。
