一种恒湿柜的制作方法

本实用新型属于储物柜技术领域，具体涉及一种恒湿柜。

背景技术：

储存文物、高档制品、特殊物品等对环境的温度和湿度要求较高的物品，目前主要用普通的具有一定密闭性的储物柜保存，少部份储物柜要么具有恒温功能，要么具有恒湿功能，但对于文物、高档制品、特殊物品等物品的储存，不仅要求温度恒定在一定的范围内，也要求湿度必须恒定在一定的范围内。

因此，需要寻找一种既具有检测温度功能，又具有恒湿功能的储物柜。

技术实现要素：

本实用新型的目的在于提供一种恒湿柜，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种恒湿柜，包括主体，所述主体的上端侧面设有控制面板，所述主体的下端设有底座，所述底座的内部设有恒湿机芯，所述恒湿机芯包括水箱、风阀、加湿器、冷凝器、循环风扇、风道和线路板，所述水箱通过第一管道与加湿器连通，且所述水箱通过第二管道与冷凝器连通，所述冷凝器通过管道与循环风扇连通，所述循环风扇与风道固定连接，所述风道通过固定件与底座固定连接，所述风阀对称设置在加湿器的两侧，所述线路板固定在底座上，且线路板通过导线分别与循环风扇和加湿器电性连接，所述线路板与控制面板电性连接。

优选的，所述控制面板上设有控制按钮和可编程的处理器。

本实用新型的技术效果和优点：该恒湿柜，其温度上限、温度下限、制冷下限、制热上限、湿度上限、湿度下限、抽湿下限和加湿上限可根据储存物品的特性，通过控制面板进行设置；在主体与底座之间内还设置了恒湿机芯，当柜内的湿度高于预先设定的湿度上限，控制面板让恒湿机芯抽湿，直至柜内的湿度降到抽湿下限；当柜内的湿度低于预先设定的湿度下限，控制面板给恒湿机芯送电，让恒湿机芯加湿，直到柜内的湿度达到加湿上限；当柜体内的温湿度达到控制面板设定值时机芯停止工作的同时风阀会自动关闭，有效的隔离柜体与风道以及外界空气接触，从而达到恒温恒湿的目的；因此，本实用新型设计合理，能够智能控制柜体的温湿度，具有恒温恒湿的功能。

附图说明

图1为本实用新型的结构示意图；

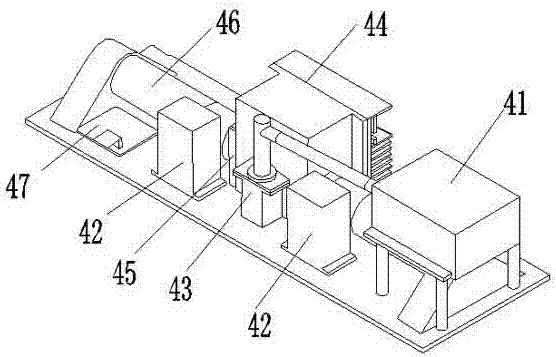

图2为本实用新型的恒湿机芯结构示意图。

图中：1主体、2控制面板、3底座、4恒湿机芯、41水箱、42风阀、 43加湿器、44冷凝器、45循环风扇、46风道、47线路板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-2所示的一种恒湿柜，包括主体1，所述主体 1的上端侧面设有控制面板2，所述控制面板2上设有控制按钮和可编程的处理器，所述主体1的下端设有底座3，所述底座3的内部设有恒湿机芯4，所述恒湿机芯4包括水箱41、风阀42、加湿器43、冷凝器44、循环风扇45、风道46 和线路板47，所述水箱41通过第一管道与加湿器43连通，且所述水箱41通过第二管道与冷凝器44连通，所述冷凝器44通过管道与循环风扇45连通，所述循环风扇45与风道46固定连接，所述风道46通过固定件与底座3固定连接，所述风阀42对称设置在加湿器43的两侧，所述线路板47固定在底座3上，且线路板47通过导线分别与循环风扇45和加湿器43电性连接，所述线路板47 与控制面板2电性连接。

该恒湿柜，其温度上限、温度下限、制冷下限、制热上限、湿度上限、湿度下限、抽湿下限和加湿上限可根据储存物品的特性，通过控制面板2进行设置；在主体1与底座3之间内还设置了恒湿机芯4，当柜内的湿度高于预先设定的湿度上限，控制面板2让恒湿机芯4抽湿，直至柜内的湿度降到抽湿下限；当柜内的湿度低于预先设定的湿度下限，控制面板给恒湿机芯4送电，让恒湿机芯4加湿，直到柜内的湿度达到加湿上限；当柜体内的温湿度达到控制面板2 设定值时机芯停止工作的同时风阀会自动关闭，有效的隔离柜体与风道以及外界空气接触，从而达到恒温恒湿的目的；因此，本实用新型设计合理，能够智能控制柜体的温湿度，具有恒温恒湿的功能。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
