一种绘图桌的制作方法

本实用新型属于日常用品技术领域，涉及一种绘图桌。

背景技术：

绘图桌是一种应用于美术创作及工程制图领域的教学用具。随着信息技术的发展，绘图在美术创作、电脑艺术、工程制图得到了迅猛的发展。在实际工作中，电脑虽然在逐步代替传统的手绘操作，并在绘图方面具有简单、高效、实用等特性。然而，对颜色的调试、识别、配比仍然离不开手绘操作，而手绘操作离不开绘图桌。

中国专利(公告号：CN204519808U，公开日：2015-08-05)公开了一种艺术设计用绘图桌，包括绘图桌、画板、辅助板和支撑杆，绘图桌还设有抽屉、柜子以及行走轮，抽屉、柜子设置在绘图桌的前部，并从上至下分布，行走轮呈矩形分布在绘图桌的四个桌底角；画板通过转轴与绘图桌前端连接，且画板左侧还设有卡接钮；辅助板通过转轴与绘图桌后端连接，转轴的右端设有固定钮，辅助板的上端设有照明灯；支撑杆一端连接画板，另一端与将辅助板和绘图桌连接的转轴连接。

在绘图过程中难免产生一些废纸、铅笔屑、橡皮屑等垃圾，如果不及时清理，不仅影响绘图，也会污染环境，上述专利公开的绘图桌没有放置这些垃圾的相关结构，如果每次产生的垃圾都要去整理放入垃圾桶，会非常不方便，影响绘图效率。

技术实现要素：

本实用新型针对现有的技术存在的上述问题，提供一种绘图桌，本实用新型所要解决的技术问题是：如何提高绘图桌的洁净环保功能以及使用的便捷性。

本实用新型的目的可通过下列技术方案来实现：

一种绘图桌，包括安装架和平整的桌板，所述桌板设置在所述安装架上，其特征在于，所述安装架的一侧固设有安装滑道，所述安装滑道上滑动连接有垃圾盒，所述垃圾盒能够脱离所述安装滑道，所述垃圾盒上连接有能够将垃圾盒固定在所述安装滑道上定位件。

其工作原理如下：本技术方案中的绘图桌旁设有专门的垃圾盒，在绘图过程中产生的废纸、铅笔屑、橡皮屑等垃圾均可以临时放置在该垃圾盒中，防止垃圾对放置在抽屉里的绘图工具、资料等造成污染，并保证桌面的整洁度以及维护周围的环境卫生。垃圾盒设置在安装架一侧，并且可以根据需要调整位置，从而方便绘图者使用，能够将垃圾随手放置该垃圾盒里，使用非常方便；垃圾盒可以方便的从安装滑道上拆卸下来，结束后再一次性清理垃圾盒中的垃圾，能够节约清理垃圾的时间，并进一步提高使用的便捷性。

在上述的绘图桌中，所述安装滑道为竖向设置的燕尾槽，所述垃圾盒与所述燕尾槽之间设置有连接块，所述连接块上具有与所述燕尾槽形状相匹配的连接部，所述连接部滑动嵌设在所述燕尾槽中，所述垃圾盒设置在所述连接块上。这样能够方便垃圾盒随着连接块在燕尾槽上滑动，且防止其掉落，使用方便可靠。

在上述的绘图桌中，所述垃圾盒包括盒体和盒盖，所述盒体和盒盖均采用聚乙烯材料制成且所述盒盖铰接在所述盒体上。盒盖盖住盒体后，取拿垃圾盒时能够避免内部的垃圾掉落出来。

在上述的绘图桌中，所述连接块上固设有木制的安装盒，所述安装盒上开设有开口朝向的凹腔，所述安装盒的凹腔形状与所述盒体的形状相匹配，所述盒体能够嵌设在所述凹腔内。这样垃圾盒的取出及放入都很方便快捷。

在上述的绘图桌中，所述定位件为螺接在所述安装盒上的螺栓且所述螺栓的端部能够抵靠在所述安装架上。定位件还可以是锁销，在安装架上开设与锁销相匹配的锁孔，通过锁销插入锁孔实现垃圾盒的定位。

在上述的绘图桌中，所述安装架上固设有由一块底板和四块侧板合围形成的储物箱，所述桌板的一侧铰接在所述储物箱上且能够封住所述储物箱的开口。这样本绘图桌具有储物空间,用于放置绘图资料、绘图工具等，提高使用的方便性，同时还可以调整桌板的倾斜角度，以方便绘图。

在上述的绘图桌中，所述储物箱的底部还具有向上凹陷的半圆形凹槽。该半圆形凹槽用于绘图者放置腿部，提高使用者的舒适性。

与现有技术相比，本实用新型具有以下优点：

1、本实用新型中的绘图桌旁设有专门的垃圾盒，在绘图过程中产生的废纸、铅笔屑、橡皮屑等垃圾均可以临时放置在该垃圾盒中，防止垃圾对放置在抽屉里的绘图工具、资料等造成污染，并保证桌面的整洁度以及维护周围的环境卫生。

2、本实用新型中垃圾盒设置在安装架一侧，并且可以根据需要调整位置，从而方便绘图者使用，能够将垃圾随手放置该垃圾盒里，使用非常方便；垃圾盒可以方便的从安装滑道上拆卸下来，结束后再一次性清理垃圾盒中的垃圾，能够节约清理垃圾的时间，并进一步提高使用的便捷性。

附图说明

图1是本绘图桌的立体结构示意图。

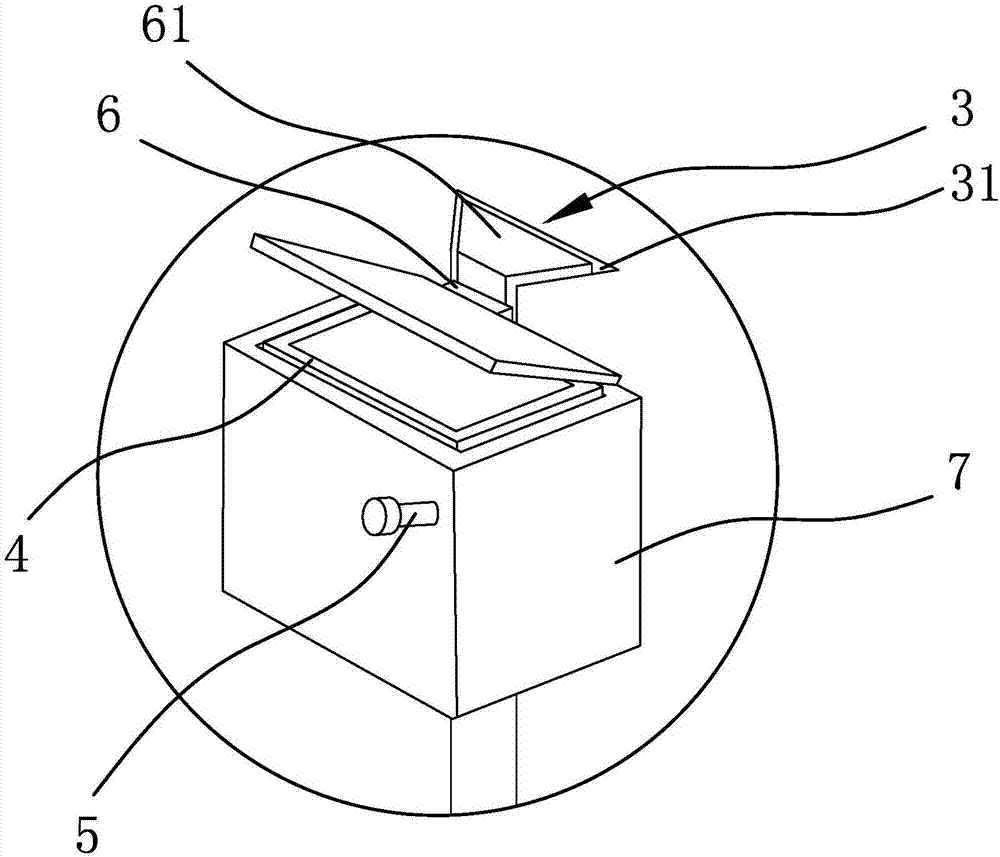

图2是图1中A处的局部放大结构示意图。

图3是本绘图桌中垃圾盒抽出安装盒时的结构示意图。

图中，1、安装架；2、桌板；3、安装滑道；31、燕尾槽；4、垃圾盒；41、盒体；42、盒盖；5、定位件；6、连接块；61、连接部；7、安装盒；71、凹腔；8、储物箱；81、底板；82、侧板；83、半圆形凹槽。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图1和图2所示，本绘图桌包括安装架1和平整的桌板2，桌板2设置在安装架1上，安装架1的一侧固设有安装滑道3，安装滑道3上滑动连接有垃圾盒4，垃圾盒4能够脱离安装滑道3，垃圾盒4上连接有能够将垃圾盒4固定在安装滑道3上定位件5；安装架1上固设有由一块底板81和四块侧板82合围形成的储物箱8，桌板2的一侧铰接在储物箱8上且能够封住储物箱8的开口，储物箱8的底部还具有向上凹陷的半圆形凹槽83。

本实施例中的绘图桌旁设有专门的垃圾盒4，在绘图过程中产生的废纸、铅笔屑、橡皮屑等垃圾均可以临时放置在该垃圾盒4中，防止垃圾对放置在抽屉里的绘图工具、资料等造成污染，并保证桌面的整洁度以及维护周围的环境卫生。垃圾盒4设置在安装架1一侧，并且可以根据需要调整位置，从而方便绘图者使用，能够将垃圾随手放置该垃圾盒4里，使用非常方便；垃圾盒4可以方便的从安装滑道3上拆卸下来，结束后再一次性清理垃圾盒4中的垃圾，能够节约清理垃圾的时间，并进一步提高使用的便捷性。本绘图桌具有储物空间,用于放置绘图资料、绘图工具等，提高使用的方便性，同时还可以调整桌板2的倾斜角度，以方便绘图；上述半圆形凹槽83用于绘图者放置腿部，提高使用者的舒适性。

如图2和图3所示，安装滑道3为竖向设置的燕尾槽31，垃圾盒4与燕尾槽31之间设置有连接块6，连接块6上具有与燕尾槽31形状相匹配的连接部61，连接部61滑动嵌设在燕尾槽31中，垃圾盒4设置在连接块6上，这样能够方便垃圾盒4随着连接块6在燕尾槽31上滑动，且防止其掉落，使用方便可靠。进一步的，垃圾盒4包括盒体41和盒盖42，盒体41和盒盖42均采用聚乙烯材料制成且盒盖42铰接在盒体41上，盒盖42盖住盒体41后，取拿垃圾盒4时能够避免内部的垃圾掉落出来；连接块6上固设有木制的安装盒7，安装盒7上开设有开口朝向的凹腔71，安装盒7的凹腔71形状与盒体41的形状相匹配，盒体41能够嵌设在凹腔71内。这样垃圾盒4的取出及放入都很方便快捷。

本实施例中的定位件5为螺接在安装盒7上的螺栓且螺栓的端部能够抵靠在安装架1上。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。

尽管本文较多地使用了1、安装架；2、桌板；3、安装滑道；31、燕尾槽；4、垃圾盒；41、盒体；42、盒盖；5、定位件；6、连接块；61、连接部；7、安装盒；71、凹腔；8、储物箱；81、底板；82、侧板；83、半圆形凹槽等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本实用新型的本质；把它们解释成任何一种附加的限制都是与本实用新型精神相违背的。
