一种免焊接及简易组合的门框组合体的制作方法

本实用新型属于一种门框，具体涉及一种免焊接及简易组合的门框组合体。

背景技术：

传统的室内门门框成型产品是一个通过组合拼接、焊接而成的整体。需要专业的电焊设备和专业的焊工，制作工艺复杂且繁琐。

由于室内门门框都是一个成型的组合体，这样的门框在运输过程中不但显得笨重，而且因为已经成型，在装叠过程中没有能够很好的布局装叠，运输车在车载过程中不能达到理想中的量，并使运输成本大幅提高。

技术实现要素：

为了克服现有室内门门框所存在的不足，本实用新型提供全新的一种免焊接及简易组合的门框组合体。具体包括：该组合体是由左边框(1)、右边框(2)、顶框(3)、底框(4)、顶框固定连接器(5)、底框固定连接架(6)、内六角螺钉(7)、内六角螺钉护盖(8)组成。

本实用新型是通过以下技术方案来实现的：

一种免焊接及简易组合的门框组合体，技术方案中在于：该组合体是由左边框(1)、右边框(2)、顶框(3)、底框(4)、顶框固定连接器(5)、底框固定连接架(6)、内六角螺钉(7)、内六角螺钉护盖(8)组成。

所述左边框(1)的上下两端都对应设置有两个螺孔一(9)。

所述右边框(2)的上下两端都对应设置有两个螺孔二(10)。

所述的顶框固定连接器(5)是由固定盒(11)和六角螺母一(12)组成，固定盒(11)是一个四面密封的盒体，在固定盒(11)的后端设置有螺孔三(13)，固定盒(11)和六角螺母一(12)组合时，是把六角螺母一(12)对应焊接在固定盒(11)的螺孔三(13)上；顶框固定连接器(5)共有4个。

所述的底框固定连接架(6)是由连接片(14)和六角螺母二(15)组成，在连接片(14)上对应设置有2个螺孔四(16)，六角螺母二(15)共有2个，连接片(14)和六角螺母二(15)组合时，是把2个六角螺母二(15)对应焊接在2个螺孔四(16)上，由此形成底框固定连接架(6)整体，底框固定连接架(6)共有2个。

所述的内六角螺钉(7)共有8个。

所述的内六角螺钉护盖(8)是一个四面密封的盒体，在内六角螺钉护盖(8)的后端设置有螺孔五(17)，内六角螺钉护盖(8)共有8个。

把上述左边框(1)、内六角螺钉(7)和内六角螺钉护盖(8)组合起来，组合时是将四个内六角螺钉(7)分别放置于左边框(1)上下两端都设有的两个螺孔一(9)中，并分别用四个内六角螺钉护盖(8)焊接在螺孔一(9)上，由六角螺钉护盖(8)把内六角螺钉(7)控制在螺孔一(9)中。

把上述右边框(2)、内六角螺钉(7)和内六角螺钉护盖(8)组合起来，组合时是将四个内六角螺钉(7)分别放置于右边框(2)上下两端都设有的两个螺孔二(10)中，并分别用四个内六角螺钉护盖(8)焊接在螺孔二(10)上，由内六角螺钉护盖(8)把内六角螺钉(7)控制在螺孔二(10)中。

把上述顶框(3)和顶框固定连接器(5)组合起来，组合时，是在顶框(3)的左右两端各对应安置2个顶框固定连接器(5)。

把上述底框(4)和底框固定连接架(6)组合起来，组合时，是将2个底框固定连接架(6)分别对应安置在底框(4)的左右两端。

本实用新型的应用原理及过程：

将左边框(1)、右边框(2)、顶框(3)和底框(4)对应组合起来，组合时，设置在左边框(1)上端的两个螺孔一(9)分别对准顶框(3)左端所设有的两个顶框固定连接器(5)其螺孔三(13)，然后通过螺孔五(17)把安置在螺孔一(9)的内六角螺钉(7)扭进设置在螺孔三(13)的六角螺母一(12)中；而设置在左边框(1)下端的两个螺孔一(9)分别对准底框(4)左端所设有的底框固定连接架(6)其两个螺孔四(16)，然后通过螺孔五(17)把安置在螺孔一(9)的内六角螺钉(7)扭进设置在螺孔四(16)的六角螺母二(15)中。

设置在右边框(2)上端的两个螺孔二(10)分别对准顶框(3)右端所设有的两个顶框固定连接器(5)其螺孔三(13)，然后通过螺孔五(17)把安置在螺孔一(9)的内六角螺钉(7)扭进设置在螺孔三(13)的六角螺母一(12)中；而设置在右边框(2)下端的两个螺孔二(10)分别对准底框(4)右端所设有的底框固定连接架(6)其两个螺孔四(16)，然后通过螺孔五(17)把安置在螺孔一(9)的内六角螺钉(7)扭进设置在螺孔四(16)的六角螺母二(15)中。由此把上述各个组件组合成一个门框整体。

本实用新型的有益效果是：

1、本实用新型的结构组成新颖独特、科学合理。

2、本实用新型中，同样是由左边框、右边框、顶框和底框组成一个室内门门框整体，门框在使用之前不用焊接成为一个成型的室内门门框，而是可以把几个组件运输到目的地后再拼装起来形成一个成型的室内门门框。在组合过程中，由于左边框和右边框都分别与内六角螺钉、内六角螺钉护盖组合成一个整体，而顶框和顶框固定连接器也组成一个整体，底框和底框固定连接架亦组成一个整体，把左边框、右边框、顶框和底框组合起来时，只需一把螺丝刀即可快速及稳定的拼装形成一个成型的室内门门框。因为几个分散的组建体积较小，体重轻，在搬运过程中不但方便轻松，而且在装叠过程中可以通过布局装叠，使一个运输车的车载量可以是成型门框的2倍以上，大幅度减少了运输成本。

3、本实用新型在拼装过程中不需要很专业的工人即可实现拼装成一个合格的室内门门框。由于减少了专业的焊接环节，在用人工的成本上、生产耗能成本上都会低于传统的成型门框。生产企业也由此获得显著的经济效益。

附图说明

下面结合附图对本实用新型进一步说明。

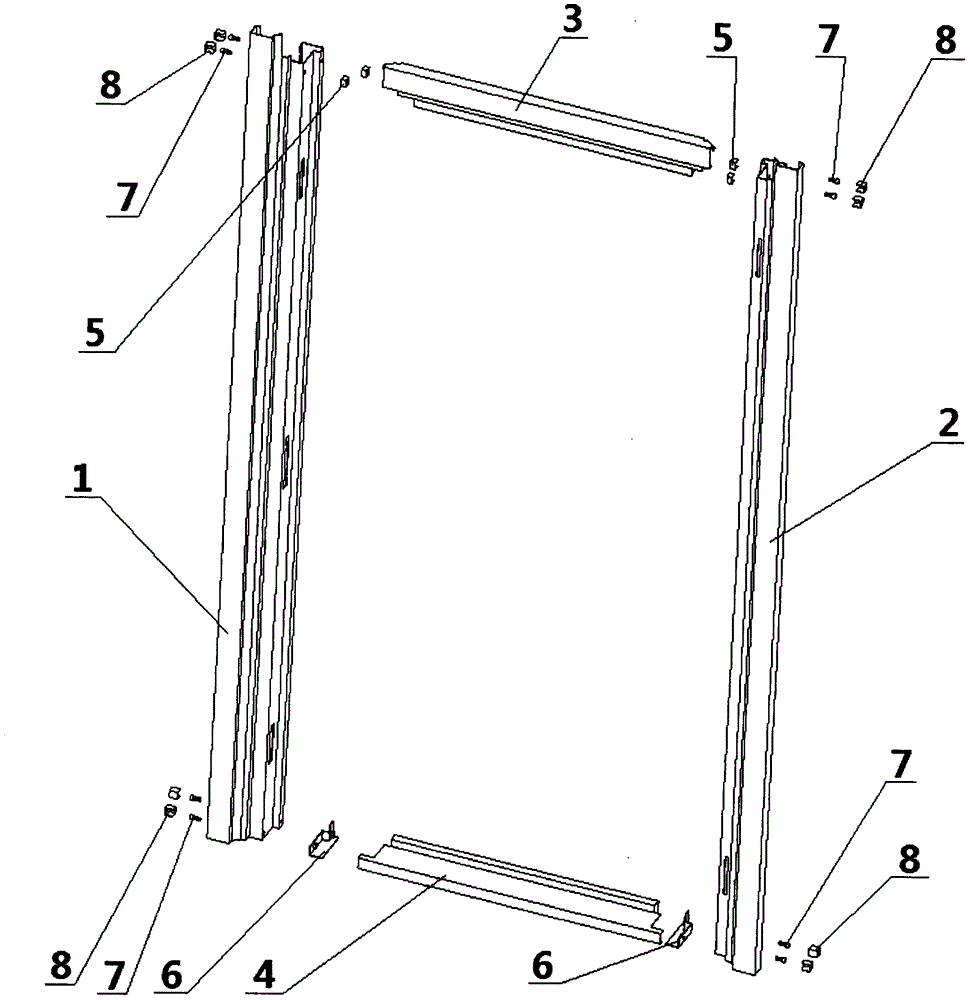

图1是本实用新型的结构示意图。

图2是本实用新型中左边框(1)的结构示意图。

图3是本实用新型中右边框(2)的结构示意图。

图4是本实用新型中顶框(3)的结构示意图。

图5是本实用新型中底框(4)的结构示意图。

图6是本实用新型中顶框固定连接器(5)的结构示意图。

图7是本实用新型中顶框固定连接器(5)的结构示意图。

图8是本实用新型中顶框固定连接器(5)其固定盒(11)的结构示意图。

图9是本实用新型中底框固定连接架(6)的结构示意图。

图10是本实用新型中底框固定连接架(6)的结构示意图。

图11是本实用新型中底框固定连接架(6)其连接片(14)的结构示意图。

图12是本实用新型中内六角螺钉(7)的结构示意图。

图13是本实用新型中内六角螺钉护盖(8)的结构示意图。

图14是本实用新型中左边框(1)、内六角螺钉(7)和内六角螺钉护盖(8)组合时的结构示意图。

图15是本实用新型中左边框(1)、内六角螺钉(7)和内六角螺钉护盖(8)组合时的结构示意图。

图16是本实用新型中右边框(2)、内六角螺钉(7)和内六角螺钉护盖(8)组合时的结构示意图。

图17是本实用新型中右边框(2)、内六角螺钉(7)和内六角螺钉护盖(8)组合时的结构示意图。

图18是本实用新型中顶框(3)和顶框固定连接器(5)组合时的结构示意图。

图19是本实用新型中底框(4)和底框固定连接架(6)组合时的结构示意图。

在图1中，1是左边框，2是右边框，3是顶框，4是底框，5是顶框固定连接器，6是底框固定连接架，7是内六角螺钉，8是内六角螺钉护盖。

在图2中，1是左边框，9是螺孔一。

在图3中，2是右边框，10是螺孔二。

在图4中，3是顶框。

在图5中，4是底框。

在图6中，5是顶框固定连接器，11是固定盒，12是六角螺母一。

在图7中，5是顶框固定连接器，11是固定盒，12是六角螺母一。

在图8中，11是固定盒，13是螺孔三。

在图9中，6是底框固定连接架，14是连接片，15是六角螺母二。

在图10中，6是底框固定连接架，14是连接片，15是六角螺母二。

在图11中，14是连接片，16是螺孔四。

在图12中，7是内六角螺钉。

在图13中，8是内六角螺钉护盖，17是螺孔五。

在图14中，1是左边框，7是内六角螺钉、8是内六角螺钉护盖。

在图15中，1是左边框，7是内六角螺钉、8是内六角螺钉护盖。

在图16中，2是右边框，7是内六角螺钉、8是内六角螺钉护盖。

在图17中，2是右边框，7是内六角螺钉、8是内六角螺钉护盖。

在图18中，3是顶框，5是顶框固定连接器。

在图19中，4是底框，6是底框固定连接架。

具体实施方式

现结合附图对本实用新型进行详细的说明：

本实用新型是由左边框(1)、右边框(2)、顶框(3)、底框(4)、顶框固定连接器(5)、底框固定连接架(6)、内六角螺钉(7)、内六角螺钉护盖(8)组成。

图1所示的是本实用新型的结构示意图。其中，1是左边框，2是右边框，3是顶框，4是底框，5是顶框固定连接器，6是底框固定连接架，7是内六角螺钉，8是内六角螺钉护盖。

图2所示的是本实用新型中左边框(1)的结构示意图。左边框(1)是常规的门框边框，在左边框(1)的上下两端都对应设置有两个螺孔一(9)。

图3所示的是本实用新型中右边框(2)的结构示意图。右边框(2)是常规的门框边框，在右边框(2)的上下两端都对应设置有两个螺孔二(10)。

图4所示的是本实用新型中顶框(3)的结构示意图。顶框(3)是常规的门框顶框。

图5所示的是本实用新型中底框(4)的结构示意图。底框(4)是常规的门框底框。

图6和图7所示的是本实用新型中顶框固定连接器(5)的结构示意图。顶框固定连接器(5)是由固定盒(11)和六角螺母一(12)组成，固定盒(11)是一个四面密封的盒体，在固定盒(11)的后端设置有螺孔三(13)，固定盒(11)和六角螺母一(12)组合时，是把六角螺母一(12)对应焊接在固定盒(11)的螺孔三(13)上；顶框固定连接器(5)共有4个。

图8所示的是本实用新型中顶框固定连接器(5)其固定盒(11)的结构示意图。其中，11是固定盒，13是螺孔三。

图9和图10所示的是本实用新型中底框固定连接架(6)的结构示意图。底框固定连接架(6)是由连接片(14)和六角螺母二(15)组成，在连接片(14)上对应设置有2个螺孔四(16)，六角螺母二(15)共有2个，连接片(14)和六角螺母二(15)组合时，是把2个六角螺母二(15)对应焊接在2个螺孔四(16)上，由此形成底框固定连接架(6)整体，底框固定连接架(6)共有2个。

图11所示的是本实用新型中底框固定连接架(6)其连接片(14)的结构示意图。其中，14是连接片，16是螺孔四。

图12所示的是本实用新型中内六角螺钉(7)的结构示意图。内六角螺钉(7)是常规的内六角螺钉，内六角螺钉(7)共有8个。

图13所示的是本实用新型中内六角螺钉护盖(8)的结构示意图。内六角螺钉护盖(8)是一个四面密封的盒体，在内六角螺钉护盖(8)的后端设置有螺孔五(17)，内六角螺钉护盖(8)共有8个。

图14和图15所示的是本实用新型中左边框(1)、内六角螺钉(7)和内六角螺钉护盖(8)组合时的结构示意图。把上述左边框(1)、内六角螺钉(7)和内六角螺钉护盖(8)组合起来，组合时是将四个内六角螺钉(7)分别放置于左边框(1)上下两端都设有的两个螺孔一(9)中，并分别用四个内六角螺钉护盖(8)焊接在螺孔一(9)上，由六角螺钉护盖(8)把内六角螺钉(7)控制在螺孔一(9)中。

图16和图17所示的是本实用新型中右边框(2)、内六角螺钉(7)和内六角螺钉护盖(8)组合时的结构示意图。把上述右边框(2)、内六角螺钉(7)和内六角螺钉护盖(8)组合起来，组合时是将四个内六角螺钉(7)分别放置于右边框(2)上下两端都设有的两个螺孔二(10)中，并分别用四个内六角螺钉护盖(8)焊接在螺孔二(10)上，由内六角螺钉护盖(8)把内六角螺钉(7)控制在螺孔二(10)中。

图18所示的是本实用新型中顶框(3)和顶框固定连接器(5)组合时的结构示意图。其中，3是顶框，5是顶框固定连接器。把上述顶框(3)和顶框固定连接器(5)组合起来，组合时，是在顶框(3)的左右两端各对应安置2个顶框固定连接器(5)。

图19所示的是本实用新型中底框(4)和底框固定连接架(6)组合时的结构示意图。其中，4是底框，6是底框固定连接架。把上述底框(4)和底框固定连接架(6)组合起来，组合时，是将2个底框固定连接架(6)分别对应安置在底框(4)的左右两端。

本实用新型的应用原理及过程：

将左边框(1)、右边框(2)、顶框(3)和底框(4)对应组合起来，组合时，设置在左边框(1)上端的两个螺孔一(9)分别对准顶框(3)左端所设有的两个顶框固定连接器(5)其螺孔三(13)，然后通过螺孔五(17)把安置在螺孔一(9)的内六角螺钉(7)扭进设置在螺孔三(13)的六角螺母一(12)中；而设置在左边框(1)下端的两个螺孔一(9)分别对准底框(4)左端所设有的底框固定连接架(6)其两个螺孔四(16)，然后通过螺孔五(17)把安置在螺孔一(9)的内六角螺钉(7)扭进设置在螺孔四(16)的六角螺母二(15)中。

设置在右边框(2)上端的两个螺孔二(10)分别对准顶框(3)右端所设有的两个顶框固定连接器(5)其螺孔三(13)，然后通过螺孔五(17)把安置在螺孔一(9)的内六角螺钉(7)扭进设置在螺孔三(13)的六角螺母一(12)中；而设置在右边框(2)下端的两个螺孔二(10)分别对准底框(4)右端所设有的底框固定连接架(6)其两个螺孔四(16)，然后通过螺孔五(17)把安置在螺孔一(9)的内六角螺钉(7)扭进设置在螺孔四(16)的六角螺母二(15)中。由此把上述各个组件组合成一个门框整体。
