一种自动调整书立的制作方法

本实用新型涉及图书管理领域，具体涉及一种自动调整书立。

背景技术：

图书管理中均是人工上书，在整理书的过程中，书架上的图书容量较多时，强行挤放回导致图书折损；取书的过程中，书的数量减少，书立不能及时调整，书立与书之间的压力不足，书容易倒塌，这些书立要常手工调整，因为书架上书的容量较大，每次上书、取书后，都要对书立进行调整，这个过程耗时耗力，使工作效率降低，给工作人员带来不便。

技术实现要素：

本实用新型的目的在于提供一种自动调整书立，结构简单，能够通过远程控制，自动沿书架隔板活动，并能够有效固定图书。

本实用新型解决其技术问题所采用的技术方案是：一种自动调整书立，包括书架隔板、挡板、弹力钢丝、转轮、控制器、遥控器，所述弹力钢丝包括弧形段、两个支撑段、两个侧连接脚、固定脚，所述弧形段的两端对称设有弧形连接段，所述弧形连接段的一端设有支撑段，另一端设有侧连接脚，所述弧形段上还设有固定脚，所述挡板的一侧面上对称设有两排侧安装扣，所述侧连接脚安装在侧安装扣内，所述挡板上设有固定安装扣，固定脚安装在固定安装扣内，所述支撑段的自由端设有安装座，安装座上设有轴承座，所述轴承座通过转轴与转轮相连接，所述转轮安装在导槽内，所述导槽对称设在书架隔板的下表面的两侧；

所述安装座上远离轴承座的一侧设有直流电机、蓄电池，所述直流电机通过传动装置与转轴相连接，所述直流电机与控制器电相连，所述控制器与蓄电池电连接，所述控制器上设有运行控制电路、无线接收模块，所述遥控器上设有无线传输模块，所述遥控器上设有正向控制钮、反向控制钮、电磁锁开关。

进一步，所述转轴上设有电磁锁，所述电磁锁包括安装壳、电磁线圈、卡扣、卡盘，所述卡盘外边缘设有卡槽，所述电磁线圈与控制器相连。

进一步，两个所述侧连接脚对称设置，两个所述支撑段对称设置。

进一步，所述固定脚设在圆弧段的中间，并垂直于两个圆弧连接段中心的连接线。

进一步，所述弧形段的圆心角大于190°，小于240°。

进一步，所述侧连接脚的端头设有凸起限位块，所述凸起限位块与弧形段同侧。

进一步，所述转轮的外边缘设有防滑橡胶层，防滑橡胶层上设有防滑纹。

本实用新型具有以下有益效果：结构简单，在管理员在距离书立较远的位置上书或者取书时，能够通过远程控制，使书立自动沿书架隔板活动，自动调节书立与图书之间的距离，由于书立的转轴上设有电磁锁装置，能够起到“刹车制动”的作用，防止长时间利用转轴与直流电机之间的作用力制动，延长直流电机与传动装置的使用寿命，并能够有效固定图书，管理人员手动移动调整书立，有利于节省管理者的体力，提高劳动效率。

附图说明

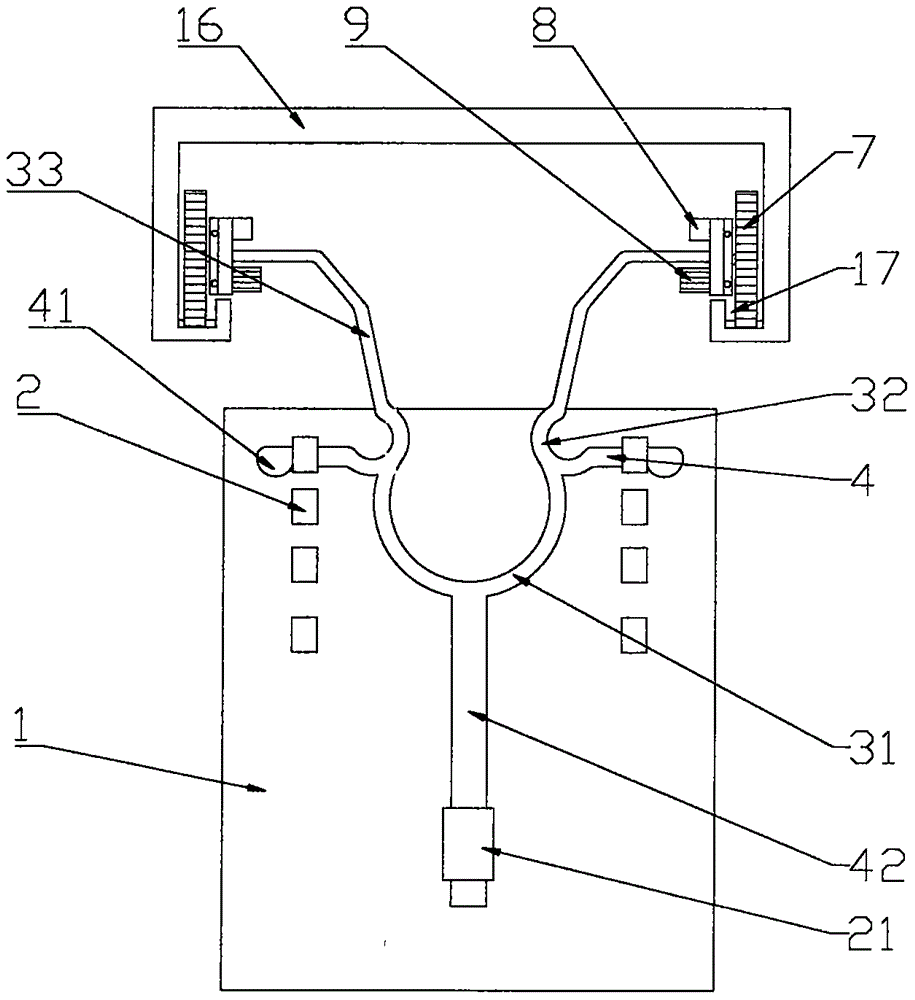

图1是本实用新型的结构示意图。

图2是本实用新型的电磁锁结构示意图。

图3是本实用新型的转轮位置的结构示意图。

图中：1挡板，2侧安装扣，21固定安装扣，31弧形段，32弧形连接段，33支撑段，4侧连接脚，41凸起限位块，42固定脚，5安装座，51轴承座，6转轴，61卡盘，62卡槽，7转轮，8蓄电池，9直流电机，10安装壳，11电磁线圈，12卡扣，13控制器，14无线接收模块，15遥控器，16书架隔板，17导槽。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。

根据图1、图2、图3所示的一种自动调整书立，包括书架隔板16、挡板1、弹力钢丝、转轮7、控制器13、遥控器15，所述弹力钢丝包括弧形段31、两个支撑段33、两个侧连接脚4、固定脚42，所述弧形段31的两端对称设有弧形连接段32，所述弧形连接段32的一端设有支撑段33，另一端设有侧连接脚4，所述弧形段上还设有固定脚42，所述挡板1的一侧面上对称设有两排侧安装扣2，所述侧连接脚4安装在侧安装扣2内，所述挡板1上设有固定安装扣21，固定脚42安装在固定安装扣21内，通过侧连接脚4和侧安装扣2将弹力钢丝与挡板1相连接，利用固定脚42和固定安装扣21的连接，平衡弹力钢丝与挡板1之间的作用力，所述支撑段33的自由端设有安装座5，安装座5上设有轴承座51，所述轴承座51通过转轴6与转轮7相连接，所述转轮7安装在导槽17内，所述导槽17对称设在书架隔板16的下表面的两侧；

所述安装座5上远离轴承座51的一侧设有直流电机9、蓄电池8，所述直流电机9通过传动装置与转轴6相连接，所述直流电机9与控制器13电相连，所述控制器13与蓄电池8电连接，所述控制器13上设有运行控制电路、无线接收模块14，所述遥控器15上设有无线传输模块，所述遥控器15上设有正向控制钮、反向控制钮、电磁锁开关，遥控器15通过无线传输模块与无线接收模块14的连接，实现非接触控制，正向控制钮、反向控制钮通过控制器13控制直流电机9的旋转方向，进而控制挡板1的运动方向，不需要管理人员手动移动调整书立，有利于节省管理者的体力。

进一步，所述转轴6上设有电磁锁，所述电磁锁包括安装壳10、电磁线圈11、卡扣12、卡盘61，所述卡盘61外边缘设有卡槽62，所述电磁线圈11与控制器13相连，当需要整理，调整书立时，遥控器15将解锁通过无线传输模块传送给控制器13的无线接收模块14后，控制器13电路接通，电磁线圈11得电，卡扣12抬起远离卡槽62，从而解锁；当整理完毕后需要固定书立时，遥控器15发出上锁信号，卡扣12落下进入卡槽62，锁住转轮7，实现自动上锁，操作简单，使用方便。

进一步，两个所述侧连接脚4对称设置，两个所述支撑段33对称设置，使用时，受力均匀便于支撑。

进一步，所述固定脚42设在圆弧段31的中间，并垂直于两个圆弧连接段32中心的连接线，这样固定脚42与两个侧连接脚4形成等边三角形结构，挡板1的受力能够更加均匀的作用在弹性钢丝上，使弹性钢丝的两端点受力平衡，有利于本实用新型的稳定性。

进一步，所述弧形段31的圆心角大于190°，小于240°，能够起到弹性作用，其弹力作用能够使转轮能够在导槽17内，保证侧连接脚4不易脱出侧安装扣2，便于安装侧连接脚4。

进一步，所述侧连接脚4的端头设有凸起限位块41，所述凸起限位块41与弧形段31同侧。

进一步，所述转轮7的外边缘设有防滑橡胶层，防滑橡胶层上设有防滑纹。

本实用新型不局限于所述实施方式，任何人应得知在本实用新型的启示下作出的结构变化，凡是与本实用新型具有相同或相近的技术方案，均落入本实用新型的保护范围之内。

本实用新型未详细描述的技术、形状、构造部分均为公知技术。
