一种智能中药储存药柜的制作方法

本实用新型涉及一种中药药学技术领域，具体为一种智能中药储存药柜。

背景技术：

中药在进行储放过程中，由于中药种类较多，需要多个药柜进行储放，而对于中药取出使用时，以往的中药药柜在进行取出时，需要医师通过长时间使用经验才能快速取出对应的药柜，而且对于药柜的储存情况也需要工作人员进行记录提醒，不能够实现较为快捷高效的取放管理，这样不仅容易造成药品使用的错乱，而且对于中药的储放管理不及时时，容易耽误患者使用，延长患者病情恢复周期。

技术实现要素：

本实用新型的目的在于提供一种智能中药储存药柜，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案一种智能中药储存药柜，包括药柜主体、柜槽、柜盒、信号提示灯、数据传输线、数据处理盒、显示面板、支撑底座、电源线、语音识别器、搁置板、弹簧柱、底座、压力传感器、微处理器、语音分析模块和显卡器，所述药柜主体上设有多个柜槽，所述柜槽内设有柜盒，所述柜盒上设有信号提示灯，所述药柜主体通过数据传输线与数据处理盒连接，所述数据处理盒与显示面板连接，所述显示面板下侧设有支撑底座，所述支撑底座与电源线连接，所述显示面板上设有语音识别器，所述柜盒内部设有搁置板，所述搁置板下侧设有弹簧柱，所述弹簧柱下侧设有底座，所述搁置板上设有压力传感器，所述压力传感器和信号提示灯通过数据传输线与数据处理盒连接，所述数据处理盒内部设有微处理器，所述微处理器上侧与语音分析模块连接，所述微处理器右侧与显卡器连接。

优选的，所述柜盒前侧设有拉手。

优选的，所述显示面板下侧设有扬声提示器。

优选的，所述显示面板前侧设有触摸面板。

优选的，所述搁置板上设有干燥剂包。

与现有技术相比，本实用新型的有益效果是：该智能中药储存药柜，可以实现语音识别提示，在进行抓取各种中药时，可以进行语音录入和信号提示，方便进行中药医师取药，而且本装置可以对储放状况进行检测，保证中药药材的充足供应，方便医务工作人员的使用。

附图说明

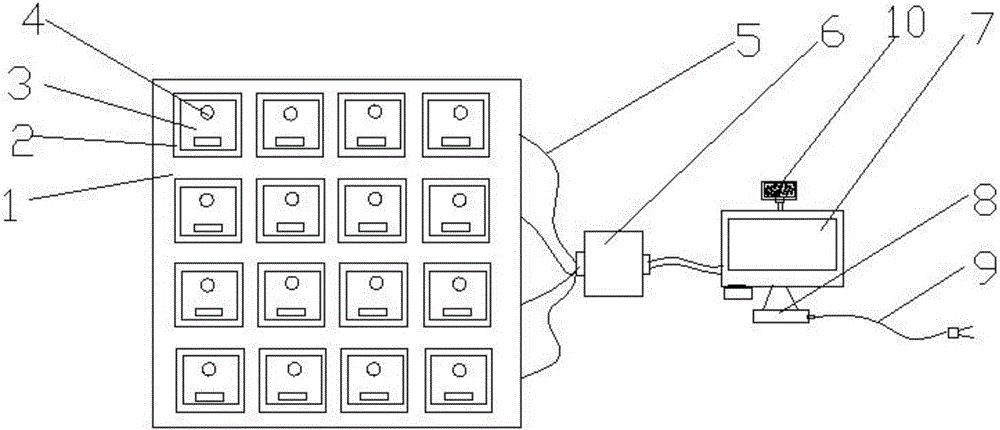

图1为本实用新型结构示意图。

图2为本实用新型柜盒内部结构示意图。

图中：1、药柜主体，2、柜槽，3、柜盒，4、信号提示灯，5、数据传输线，6、数据处理盒，7、显示面板，8、支撑底座，9、电源线，10、语音识别器，11、搁置板，12、弹簧柱，13、底座，14、压力传感器，15、微处理器，16、语音分析模块，17、显卡器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种智能中药储存药柜，包括药柜主体1、柜槽2、柜盒3、信号提示灯4、数据传输线5、数据处理盒6、显示面板7、支撑底座8、电源线9、语音识别器10、搁置板11、弹簧柱12、底座13、压力传感器14、微处理器15、语音分析模块16和显卡器17，药柜主体1上设有多个柜槽2，柜槽2内设有柜盒3，柜盒3前侧设有拉手，方便医务人员进出操作使用，提高实用性，柜盒3上设有信号提示灯4，药柜主体1通过数据传输线5与数据处理盒6连接，数据处理盒6与显示面板7连接，显示面板7下侧设有扬声提示器，可以对中药储放时，通过语音辅助提示，显示面板7前侧设有触摸面板，可以对药柜状况进行操作控制，对于智能药柜的信息数据进行显示观察，显示面板7下侧设有支撑底座8，支撑底座8与电源线9连接，显示面板7上设有语音识别器10，柜盒3内部设有搁置板11，搁置板11上设有干燥剂包，防止中药返潮，提高中药药效，搁置板11下侧设有弹簧柱12，弹簧柱12下侧设有底座13，搁置板11上设有压力传感器14，压力传感器14和信号提示灯4通过数据传输线5与数据处理盒6连接，数据处理盒6内部设有微处理器15，微处理器15上侧与语音分析模块16连接，微处理器15右侧与显卡器17连接。

工作原理：在使用该智能中药储存药柜时，当需要进行语音控制使用时，医务人员对语音识别器10进行发出语音信号，语音信号通过数据处理盒6内部的语音分析模块16进行语音识别分析，从而通过微处理器15发送信号到柜盒3前侧的信号提示灯4，进行闪烁提示，方便医务人员对中药进行取用，而且对于日常的中药储放时，中药药材放置在柜盒3内的搁置板11上侧，搁置板11上侧的压力传感器14进行药材储放状况的检测，从而通过微处理器15进行数据分析后，从而通过显示面板7进行显示观察，来进行提示报告，从而实现智能使用，来满足医务人员的使用。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
