一种药品管理归类放置架的制作方法

本实用新型涉及药房药品管理领域，具体涉及一种药品管理归类放置架。

背景技术：

药品存放于药房内，而药房内有多个药柜，用于存储药品。现有的药柜一般药品与药品之间具有不同的隔层或者分类管理，取药时药物与药物之间有影响，导致药品摆放紊乱的情况。再者，由于存放柜具有一定的高度，因此取上层药物时，容易出现取药困难的情况，因此现有的立式药柜还有很多不足之处。

技术实现要素：

本实用新型所要解决的技术问题是提供一种存取更加整洁、外形美观、归类设计合理、且取药更加方便的药品管理归类放置架。

本实用新型是通过以下技术方案来实现的：一种药品管理归类放置架，包括一个水平摆放于平面内的放置台，放置台上设置有一块以上的台板，每块台板上至少设置一组存放架，每组存放架均包括一个取物柜，取物柜的两端开口，穿过取物柜两端设置有一个活动柜，活动柜的形状与开口端形状相同；

活动柜的两侧设置有滑轮组件，活动柜上端面开口，开口端通过一块以上的隔板分割成一个以上的存放腔，药品归类放置于每个存放腔内，取物柜的上端面设置有一个取物口，用于从存放腔内取出药品。

作为优选的技术方案，滑轮组件包括一个以上的滑轮以及滑轮轴，活动柜的两侧以及取物柜的开口端两侧对应设置有一个滑轮槽；

滑轮安装于活动柜的两侧，滑轮通过滑轮轴活动安装于活动柜内，滑轮安装于滑轮槽内，用于实现活动柜与取物柜的来回滑动。

作为优选的技术方案，取物柜采用透明钢化玻璃制成，活动柜采用透明塑料材料制成。

作为优选的技术方案，每个存放腔的一侧均贴有一个药品标签。

作为优选的技术方案，台板呈凸起状，台板采用橡胶材料制成。

本实用新型的有益效果是：本实用新型采用水平摆放的放置架，取药时便不会出现高度不够取药不便的情况，由于通过活动柜设置，水平摆放并不会出现占用位置的情况，各活动柜之间可有规律性的避让，解决水平摆放占用空间的问题，并且通过取物柜取物的方式，使得药品的存取更加的整齐。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

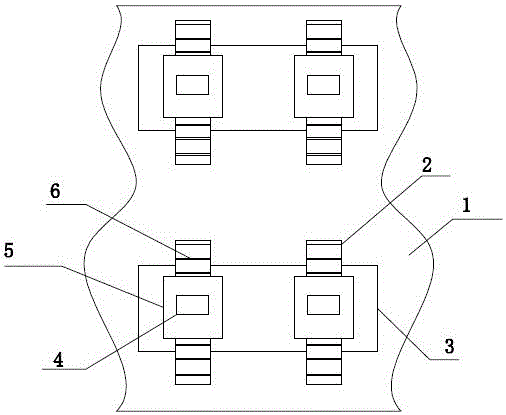

图1为本实用新型的整体结构示意图；

图2为本实用新型的俯视图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

如图1所示，包括一个水平摆放于平面内的放置台1，放置台1上设置有一块以上的台板3，每块台板3上至少设置一组存放架，每组存放架均包括一个取物柜5，取物柜5的两端开口，穿过取物柜5两端设置有一个活动柜2，活动柜2的形状与开口端形状相同；

活动柜2的两侧设置有滑轮组件，活动柜上端面开口，开口端通过一块以上的隔板6分割成一个以上的存放腔，药品归类放置于每个存放腔内，取物柜的上端面设置有一个取物口，用于从存放腔内取出药品。

如图2所示，滑轮组件包括一个以上的滑轮8以及滑轮轴7，活动柜的两侧以及取物柜的开口端两侧对应设置有一个滑轮槽9；

滑轮8安装于活动柜的两侧，滑轮通过滑轮轴活动安装于活动柜内，滑轮安装于滑轮槽内，用于实现活动柜与取物柜的来回滑动。

取物柜5采用透明钢化玻璃制成，活动柜采用透明塑料材料制成，其目的便是能够方便的看清楚药品，方便拿取。

为了能够更好的分类，可在每个存放腔的一侧均贴上一个药品标签，方便归类。

其中，台板3呈凸起状，台板采用橡胶材料制成，由于采用橡胶材料，因此滑动活动柜时，能够有效起到一个减震的作用，使用更加的平衡。

本实施例在使用时，只要用手推动活动柜2，使得活动柜能够在取物柜内来回移动，只要移动至需要取药的端口，正对取物口，即可取出对应的药品。

本实施例中，只是描述了一层的设计结构，为了不造成占用面积的浪费，在实际使用时可设置成多层，但是每层之间的距离应该保证有能够操作的距离，防止距离过短不方便取药的情况。

本实用新型的有益效果是：本实用新型采用水平摆放的放置架，取药时便不会出现高度不够取药不便的情况，由于通过活动柜设置，水平摆放并不会出现占用位置的情况，各活动柜之间可有规律性的避让，解决水平摆放占用空间的问题，并且通过取物柜取物的方式，使得药品的存取更加的整齐。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
