一种高档酒店酒架装饰构造的制作方法

本实用新型涉及高档酒店酒架领域，具体为一种高档酒店酒架装饰构造。

背景技术：

随着时代的发展，人们对酒店入住体验及便利性需求的不断提升，尤其对酒店特点，舒适度，功能的要求越来越高，酒店酒架不仅仅只是实现其单一的酒摆放的功能，对于其美观性和功能便利性也应当做相应的需求，而现有的酒店酒架一般均不具备这一点，鉴于此，我们提出一种高档酒店酒架装饰构造。

技术实现要素：

本实用新型的目的在于提供一种高档酒店酒架装饰构造，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种高档酒店酒架装饰构造，包括架体，所述架体包括面层和四根柱脚，所述面层的四个拐角均设有矩形槽一，所述矩形槽一内部底面的中间位置均固定设有十字形卡位块，所述十字形卡位块的四周对应四个端面的位置均设有矩形卡位块，所述矩形卡位块均固定在矩形槽一的底面上，所述矩形卡位块与十字形卡位块的四个端面之间均不相互接触，所述矩形卡位块与矩形槽一的四个侧面之间均不相互接触，所述面层内紧挨矩形槽一侧面的位置均设有矩形槽二，所述矩形槽二内均设有金属挡片，所述矩形槽二远离面层中心的一侧均设有矩形孔，所述矩形孔内均滑动设有推动块，所述推动块位于矩形槽二内的一端与金属挡片固定连接，所述矩形槽一正对金属挡片的一侧面上固定均设有磁铁块，所述柱脚靠近底端的一段内均设有矩形槽三，所述矩形槽三内均固定设有四个卡位块，所述柱脚的外层均设有一层橡胶层。

优选的，所述十字形卡位块和矩形卡位块之间的距离等于卡位块的宽度。

优选的，所述矩形槽三与柱脚外侧之间的距离等于矩形卡位块与矩形槽一内壁之间的距离。

优选的，所述推动块位于矩形槽二外的一端的宽度大于矩形孔的宽度，且推动块的表面设有防滑纹。

优选的，所述卡位块分为两组，每组平行的设有两个，且两组卡位块之间相互垂直。

优选的，所述十字形卡位块和矩形卡位块的长度均小于两平行卡位块之间的距离。

与现有技术相比，本实用新型的有益效果是：该高档酒店酒架装饰构造通过在面层上设置矩形槽一，并在矩形槽一内设置十字形卡位块和矩形卡位块，配合柱脚底端内部的卡位块，可实现多层叠加以达到酒架的功能，通过拆卸成单个构造，可以作为桌子或椅子的功能，非常方便实用，且通过设置金属挡片，在拆卸成单体时，挡住矩形槽一，还原完整的面层，不失美观。

附图说明

图1为本实用新型两层叠加示意图；

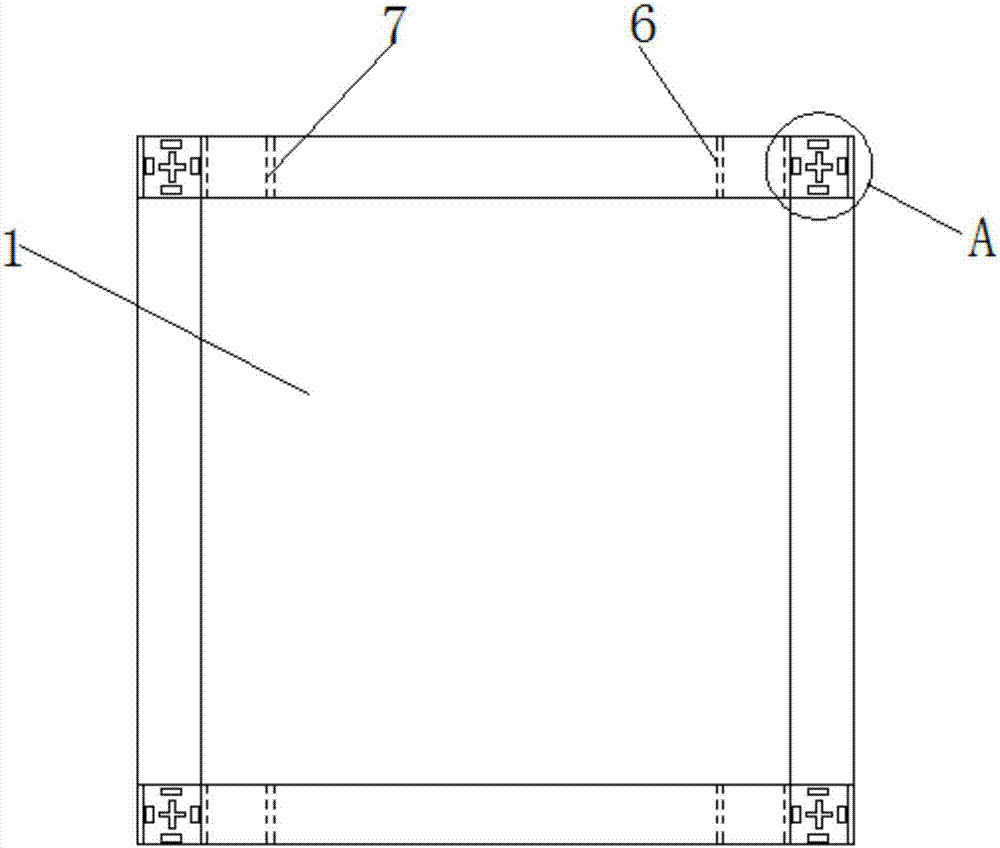

图2为本实用新型面层的结构示意图；

图3为本实用新型图2中A处的放大图；

图4为本实用新型面层的局部侧视图；

图5为本实用新型柱脚的仰视图。

图中：1面层、2柱脚、3矩形槽一、4十字形卡位块、5矩形卡位块、 6矩形槽二、7金属挡片、8矩形孔、9推动块、10磁铁块、11矩形槽三、 12卡位块、13橡胶层。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：

一种高档酒店酒架装饰构造，包括架体，架体包括面层1和四根柱脚2，面层1的四个拐角均设有矩形槽一3，矩形槽一3内部底面的中间位置均固定设有十字形卡位块4，十字形卡位块4的四周对应四个端面的位置均设有矩形卡位块5，十字形卡位块4和矩形卡位块5之间的距离等于卡位块12的宽度，矩形卡位块5均固定在矩形槽一3的底面上，矩形卡位块5与十字形卡位块4的四个端面之间均不相互接触，矩形卡位块5与矩形槽一3的四个侧面之间均不相互接触，面层1内紧挨矩形槽一3侧面的位置均设有矩形槽二6，矩形槽二6内均设有金属挡片7，矩形槽二6远离面层1中心的一侧均设有矩形孔8，矩形孔8内均滑动设有推动块9，推动块9位于矩形槽二 6外的一端的宽度大于矩形孔8的宽度，且推动块9的表面设有防滑纹，推动块9位于矩形槽二6内的一端与金属挡片7固定连接，矩形槽一3正对金属挡片7的一侧面上固定均设有磁铁块10，柱脚2靠近底端的一段内均设有矩形槽三11，矩形槽三11与柱脚2外侧之间的距离等于矩形卡位块5与矩形槽一3内壁之间的距离，矩形槽三11内均固定设有四个卡位块12，卡位块12分为两组，每组平行的设有两个，且两组卡位块12之间相互垂直，十字形卡位块4和矩形卡位块5的长度均小于两平行卡位块12之间的距离，柱脚2的外层均设有一层橡胶层13。

工作原理：将每个柱脚2对准面层1上的矩形槽一3，用力按进去，柱脚2内部的卡位块12嵌入十字形卡位块4与矩形卡位块5之间的区域，同时柱脚2的边缘卡入十字形卡位块4与矩形槽一3之间的区域，实现柱脚2 在面层1上的固定安装，当需要拆卸时，拉出柱脚2即可，再移动推动块9，推动块9带着金属挡片7一起移动至金属挡片7完全挡住矩形槽一3的开口，在磁铁块10的吸力作用下，金属挡片7被吸住，可恢复面层1的完整性。
